Toleranța caracteristică la impedanță și de ce afectează în mod direct fiabilitatea rețelei de magistrală

Fiecare protocol industrial fieldbus care utilizează o linie de transmisie echilibrată diferențial - PROFIBUS DP, DeviceNet, CANopen, sisteme bazate pe RS-485 - specifică o impedanță caracteristică nominală pentru cablul său, cel mai frecvent 120 Ω. Această valoare nu este o convenție arbitrară: se potrivește cu rezistențele de terminare plasate la fiecare capăt al segmentului de magistrală, iar combinația dintre impedanța cablului și rezistența de terminare este cea care suprimă reflexiile semnalului care altfel ar corupt cadrele de date. Când impedanța caracteristică reală a cablului se abate de la valoarea specificată, rezistențele de terminare nu mai formează o potrivire perfectă a impedanței, iar reflexiile parțiale se deplasează înapoi de-a lungul magistralei, adăugând zgomot la tranzițiile semnalului și crescând ratele de eroare de biți - în special la viteze mari de transmisie și aproape de lungimile maxime de segment permise de protocol.

Impedanța caracteristică este determinată de geometria perechii răsucite a cablului: în special, raportul dintre diametrul conductorului și diametrul exterior al izolației și constanta dielectrică a materialului izolator. Pentru o țintă de 120 Ω, acești parametri trebuie controlați strâns în timpul producției. Un perete de izolație care este cu 5% mai subțire decât valoarea nominală reduce impedanța cu aproximativ 3–4 Ω - o abatere care pare mică, dar poate determina coeficienți de reflexie măsurabili pe segmentele care funcționează în apropierea limitelor lor nominale de lungime. Compușii de izolație dielectrică spumă sau celulară, care scad constanta dielectrică efectivă în comparație cu izolația solidă, sunt utilizați în cablurile de magistrală premium pentru a atinge impedanța țintă cu un perete de izolație mai subțire, reducând diametrul total al cablului, menținând în același timp precizia electrică. Cablurile care îndeplinesc impedanța nominală de 120 Ω, dar sunt fabricate cu toleranțe mai largi (±15 Ω față de ±5 Ω realizabile cu producție controlată) vor prezenta variații de impedanță punct la punct pe lungimea lor, care nu pot fi corectate de rezistențele de terminație și apar ca surse de reflexie distribuite pe segmentul de magistrală.

Toleranța la impedanță este rareori vizibilă în rapoartele standard de testare a cablurilor, care măsoară de obicei doar rezistența DC, rezistența de izolație și capacitatea - niciuna dintre acestea nu dezvăluie direct profilul de impedanță caracteristic de-a lungul lungimii cablului. Testarea reflectometriei în domeniul timpului (TDR), care trimite un impuls cu creștere rapidă pe cablu și măsoară reflexiile în funcție de distanță, este instrumentul potrivit pentru evaluarea consistenței impedanței de-a lungul unui cablu de magistrală. Specificarea testării TDR ca parte a criteriilor de acceptare a cablurilor - și solicitarea urmăririi TDR ca produs de producție - oferă o asigurare semnificativă a calității impedanței pe care măsurarea rezistenței și capacității nu o pot furniza singure. Anhui Zhishang Cable Technology Co., Ltd. aplică geometrie controlată de izolație și lungime constantă de întindere în producția de cablu de magistrală, țintind uniformitatea impedanței care sprijină funcționarea fiabilă a magistralei la lungimi nominale maxime ale segmentului.

Cerințe de cablu specifice protocolului, care sunt de obicei trecute cu vederea în timpul achizițiilor

Diferite protocoale de magistrală de câmp industrial impun cerințe foarte specifice asupra construcției cablurilor care depășesc descriptorul generic „pereche răsucită ecranată”. Achiziționarea unui cablu necalificat care satisface doar parametrii electrici de bază — impedanță corectă, ecranare adecvată — în timp ce lipsesc cerințele de construcție specifice protocolului creează sisteme care funcționează în condiții ideale, dar se degradează sau eșuează sub încărcarea semnalului și stresul de mediu al instalațiilor reale. Următoarele familii de protocoale au fiecare cerințe obligatorii de cablu care justifică o atenție individuală în timpul specificației.

Cablul PROFIBUS DP Tip A specifică nu numai o impedanță nominală de 135–165 Ω și o capacitate maximă de 30 pF/m, ci și o rezistență minimă a buclei de 110 Ω/km - o limită inferioară de rezistență care poate părea contraintuitivă. Această limită inferioară există pentru a împiedica conductorii excesiv de groși să creeze o linie de transmisie cu o caracteristică de atenuare prea scăzută, ceea ce ar prelungi timpul de inel al reflexiilor și ar înrăutăți integritatea semnalului la viteze mari de transmisie. Standardul PROFIBUS specifică, de asemenea, o acoperire a ecranului cu împletitură de cupru de cel puțin 85%, deoarece scutul servește ca bază de referință a semnalului pentru stratul fizic RS-485, iar acoperirea insuficientă crește impedanța ecranului la frecvențele semnalului, degradând respingerea modului comun.

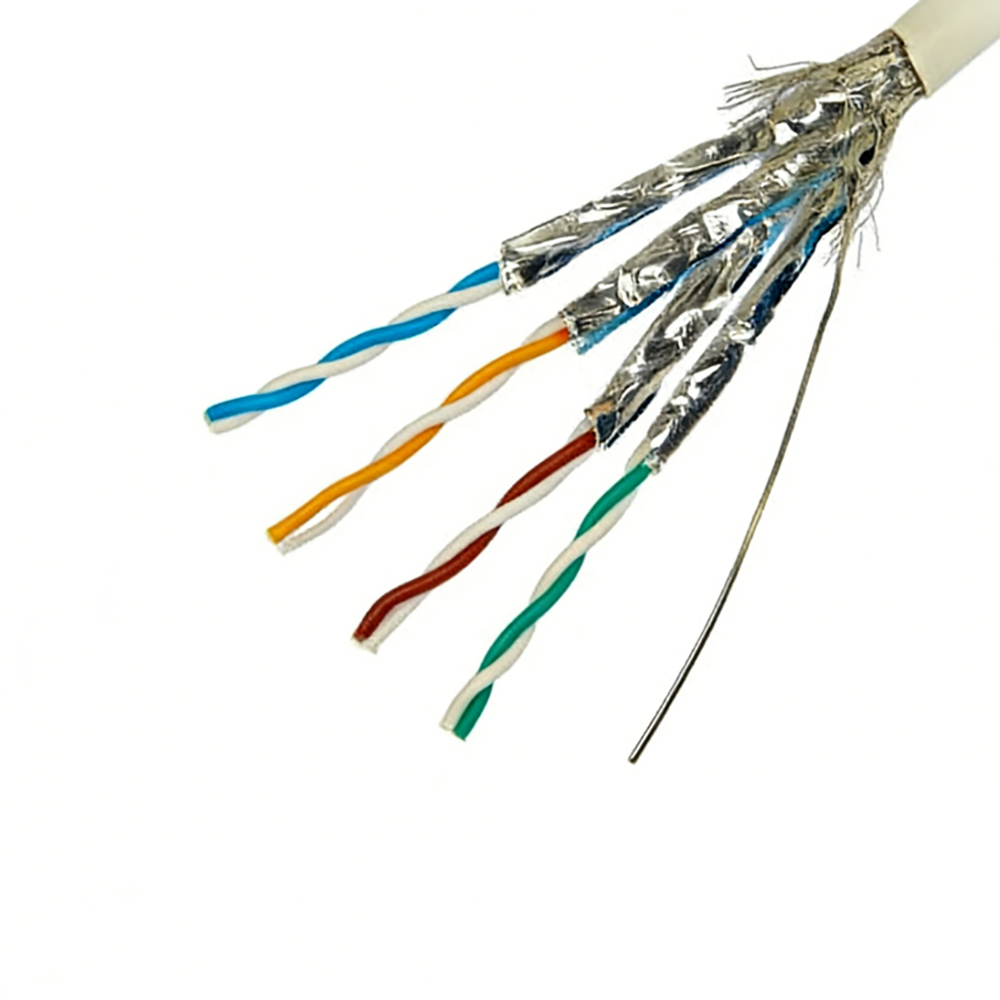

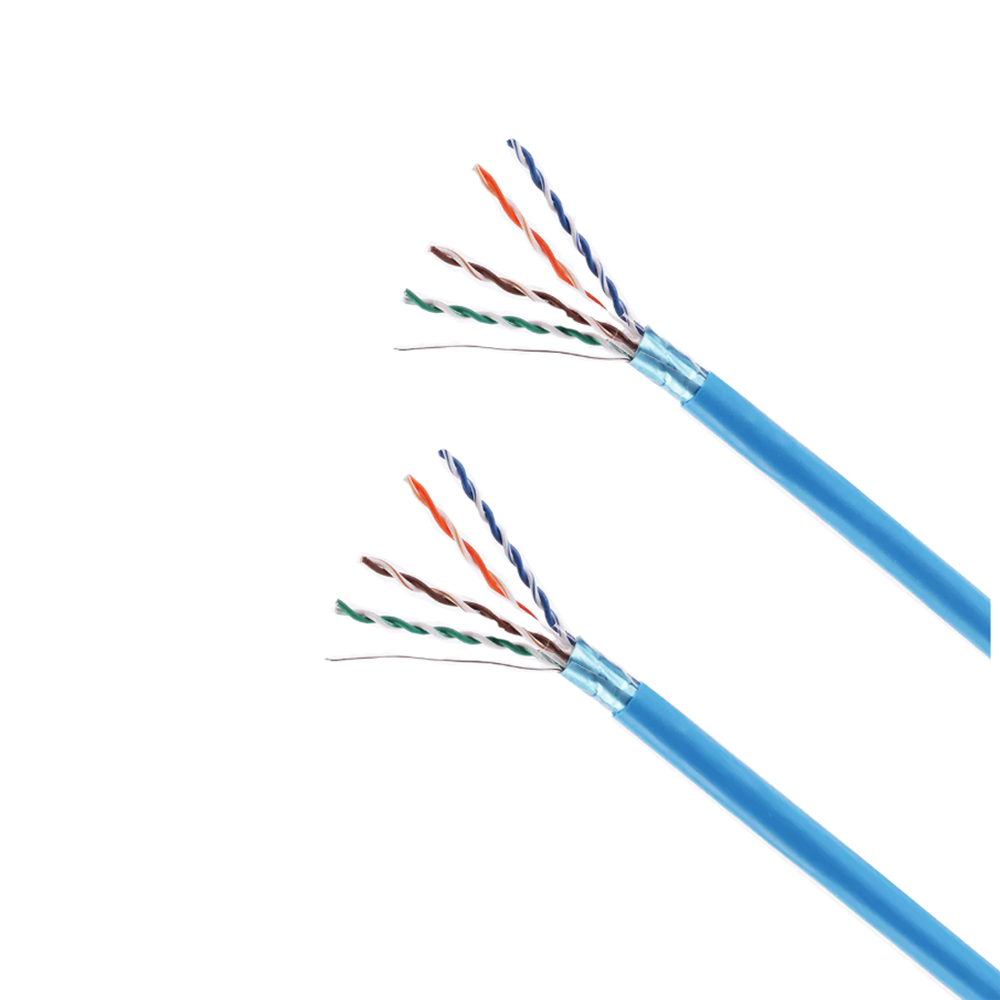

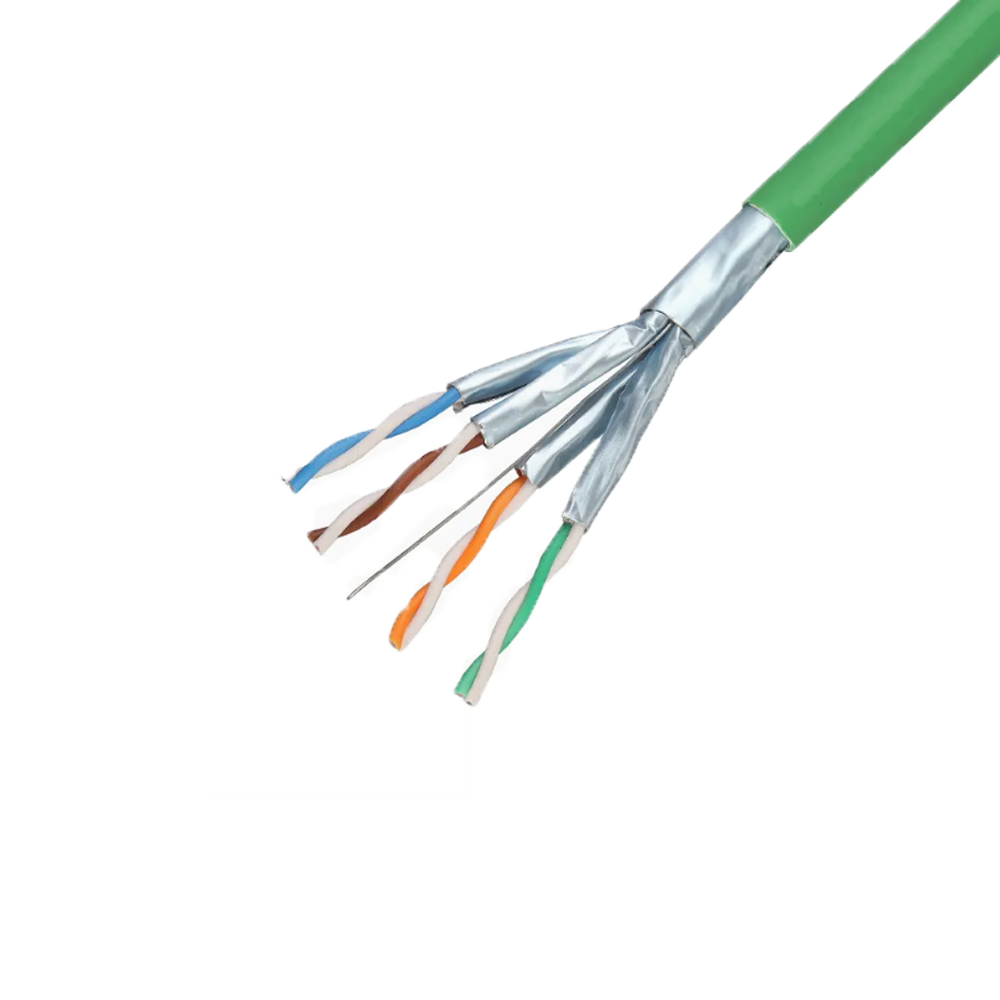

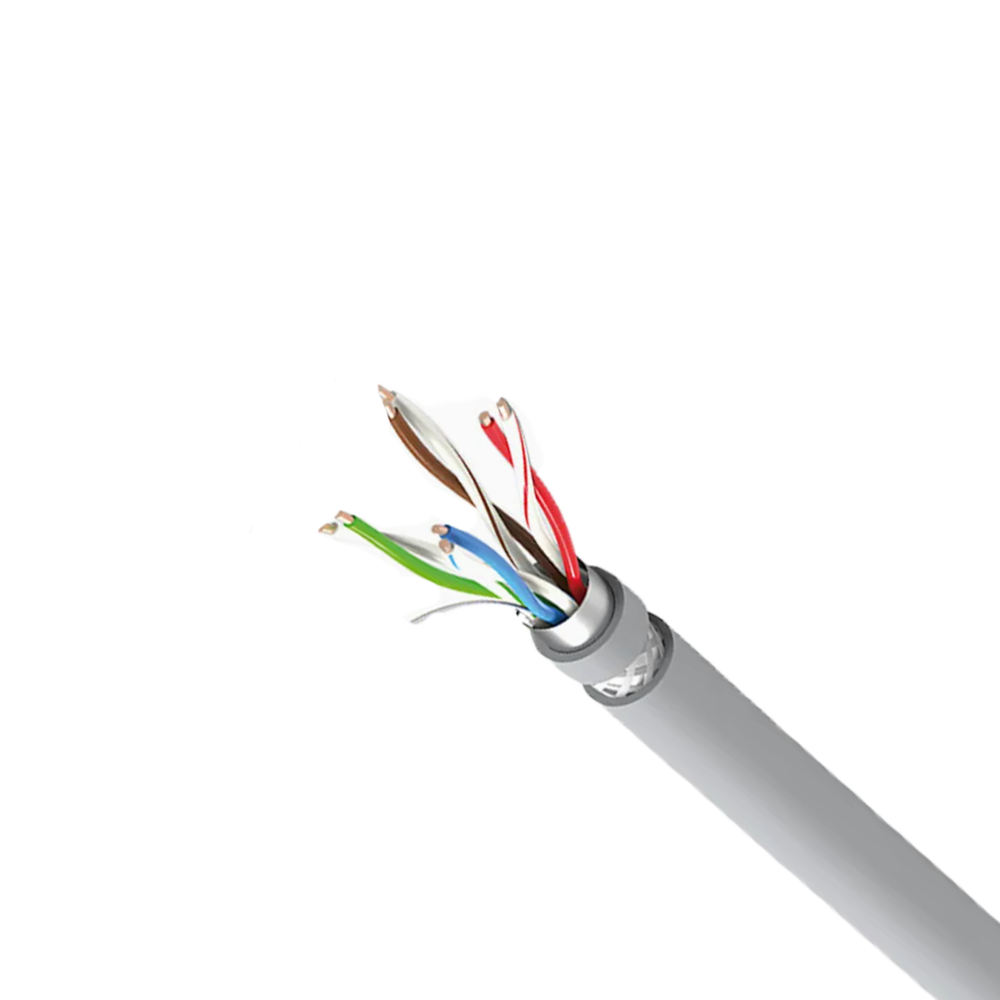

Protocoalele EtherCAT, PROFINET și Ethernet industrial care funcționează la 100 Mbit/s sau 1 Gbit/s necesită cabluri care îndeplinesc performanța electrică de Categoria 5e sau Categoria 6 conform IEC 11801, dar cu calificări mecanice suplimentare pe care cablul Ethernet de birou nu le poartă. Cablul Ethernet industrial trebuie să respecte în mod obișnuit IEC 61156-6 (pentru instalare fixă) sau IEC 61156-7 (pentru utilizarea lanțului de tragere și a flexibilității continue), care specifică razele minime de îndoire, rezistența la tracțiune și robustețea împotriva substanțelor chimice industriale - fluide de tăiere, ulei hidraulic, agenți de curățare - prezente în mediul de producție. Utilizarea unui cablu Cat5e standard de birou într-o aplicație Ethernet industrială satisface specificațiile electrice din prima zi, dar se degradează rapid sub expunerea mecanică și chimică care este de rutină în mediile din fabrică.

Cum limitează capacitatea cablului magistrală pe metru lungimea maximă a segmentului și numărul de noduri

Lungimea maximă a segmentului și numărul maxim de noduri permise pe un segment de magistrală de câmp nu sunt parametri arbitrari de protocol - ei sunt derivați din încărcarea semnalului care se acumulează pe măsură ce mai multă capacitate a cablului și mai multe capacități de intrare ale nodului sunt adăugate la magistrală. Înțelegerea acestei relații permite proiectanților de sisteme să ia decizii informate cu privire la selecția cablurilor atunci când tabelele standard cu lungimea segmentelor se dovedesc prea restrictive pentru un anumit aspect al instalației sau când un aranjament dens de noduri pe un segment scurt se apropie în mod neașteptat de limita de încărcare.

Pentru protocoalele fieldbus bazate pe RS-485, fiecare nod conectat la magistrală prezintă o sarcină driverului de linie sub forma unei unități de sarcină - definită inițial ca o impedanță de intrare de 12 kΩ, deși multe transceiver-uri moderne prezintă sarcini unitare fracționale de 1/4 sau 1/8, permițând mai multe noduri pe segment. Capacitatea cablului acționează ca o sarcină distribuită de-a lungul segmentului: la 12 Mbit/s, PROFIBUS DP specifică o capacitate maximă a segmentului de 30 nF, ceea ce se traduce într-o lungime maximă a cablului de 100 de metri atunci când se utilizează un cablu de 30 pF/m. Același buget de 30 nF pe un cablu cu o capacitate de 50 pF/m limitează segmentul la doar 60 de metri. Aceasta înseamnă că achiziționarea unui cablu cu specificații mai mici, care economisește costul pe metru, poate reduce în mod direct aspectul realizabil al sistemului, potențial necesitând repetoare suplimentare sau divizări de segmente care costă mult mai mult decât economiile de cablu.

Capacitatea cablului este determinată fizic de aceiași factori geometrici care controlează impedanța caracteristică - diametrul conductorului, grosimea peretelui izolației și constanta dielectrică. Un cablu optimizat pentru capacitate scăzută utilizează de obicei o izolație groasă cu o spumă sau un compus celular cu constantă dielectrică scăzută, care realizează simultan valorile ridicate ale impedanței caracteristice (135–165 Ω) specificate de PROFIBUS. Aceste două proprietăți - capacitate scăzută și impedanță ridicată - sunt consistente din punct de vedere geometric și sunt obținute prin aceleași decizii de proiectare, motiv pentru care cablurile magistrală de înaltă calitate pot satisface ambele cerințe simultan, în timp ce cablurile bugetare care îndeplinesc impedanța fără a controla capacitatea (sau invers) creează constrângeri de instalare care devin evidente doar atunci când rețeaua este pusă în funcțiune la dimensiunea maximă. Zhishang Cable produce cabluri de magistrală cu ambii parametri controlați ca specificații primare, oferind proiectantului de sistem toată lungimea segmentului pe care o permite protocolul.

Construcție de cabluri de magistrală cu flexibilitate continuă pentru aplicații robotizate și cu axe mobile

Cablu autobuz industrial Instalațiile instalate pe brațele robotului, roboții colaborativi cu șapte axe, sistemele de transfer liniar și axele mașinilor-unelte se confruntă cu cerințe mecanice care sunt categoric diferite de cele din cablarea panourilor cu instalații fixe. Un braț robot care completează 60 de cicluri pe minut într-o operațiune în trei schimburi acumulează aproximativ 100.000 de cicluri flexibile pe zi - atingând 25 de milioane de cicluri pe o perioadă de un an. La aceste numărări de cicluri, fiecare element al construcției cablului care nu este proiectat în mod special pentru îndoirea dinamică devine un loc potențial de inițiere a defecțiunii: rupturi ale firului conductor, ruperea împletiturii de ecranare, fisurarea izolației în punctele de îndoire și delaminarea mantalei de la elementele subiacente, toate devin moduri realiste de defecțiune în timpul duratei de viață așteptate a cablului dacă se utilizează cablul standard de instalare fixă.

Construcția cablului de magistrală cu flexibilitate continuă abordează fiecare mod de defecțiune prin alegeri specifice de proiectare. Conductoarele folosesc cea mai bună clasă de torsionare disponibilă (Clasa 6 conform IEC 60228 sau echivalent), cu diametre individuale ale firelor de până la 0,04–0,06 mm pentru conductorii cu secțiune transversală mică; firele fine distribuie tensiunea de încovoiere astfel încât niciun fir individual nu este încordat dincolo de limita sa elastică în timpul ciclurilor razei minime de îndoire specificate ale cablului. Răsucirea perechii este aplicată cu o lungime de întindere optimizată care nu este nici prea scurtă (care ar determina strângerea conductoarelor exterioare la îndoire și rupere) nici prea lungă (care ar determina distorsionarea geometriei perechii sub flexie, schimbând impedanța la punctul de îndoire). Scutul general, dacă este o împletitură, folosește împletitură cu sârmă fină cu un unghi de țesătură și o acoperire calculate special pentru a menține continuitatea și procentul de acoperire prin numărarea ciclului de îndoire - un scut proiectat pentru instalare statică va dezvolta circuite deschise în firele de împletitură individuale într-o fracțiune din durata de viață flexibilă necesară aplicațiilor robot.

Selectarea materialului mantalei în cablurile de bus continuu-flex nu este doar o chestiune de alegere a unui compus flexibil - mantaua trebuie, de asemenea, să mențină secțiunea transversală cilindrică a cablului prin îndoiri repetate fără ovalizare, ceea ce ar schimba geometria dielectrică și ar schimba impedanța caracteristică a cablului de la valoarea sa nominală. Jachetele PUR (poliuretan) sunt alegerea preferată pentru majoritatea aplicațiilor de cabluri cu magistrală continuă: PUR combină rezistența ridicată la abraziune cu recuperarea elastică consistentă după deformare, ceea ce înseamnă că cablul revine la secțiunea transversală inițială după fiecare ciclu de îndoire, mai degrabă decât să se deformeze progresiv spre un profil oval. Rezistența PUR la uleiurile hidraulice, fluidele de tăiere și agenții de curățare industriali care sunt prezenți universal în mediile de mașini-unelte este un avantaj suplimentar față de mantașele TPE, care oferă o flexibilitate comparabilă, dar o rezistență chimică mai scăzută la hidrocarburile aromatice și alifatice întâlnite în mod obișnuit în lubrifianții pentru mașini.

Elemente de construcție care diferențiază Flexul continuu de cablul de magistrală cu instalare fixă

• Clasa de eșuare a conductoarelor: Clasa 6 toroane fine (IEC 60228) comparativ cu Clasa 2 sau Clasa 5; firele mai fine distribuie tensiunea de încovoiere și prelungesc durata de viață la oboseală cu un ordin de mărime sau mai mult la raza de îndoire dinamică nominală a cablului.
• Lungime optimizată a perechii: Controlat pentru a preveni schimbarea impedanței sub îndoire; prea scurt determină strângerea excesivă a conductorului pe raza interioară de curbură, prea lung permite denaturarea geometriei perechii.
• Scut împletit cu sârmă fină: Țesută din fire cu diametrul sub 0,10 mm la un unghi de împletitură calculat care menține procentul de acoperire prin numărul de cicluri de flexibilitate nominale fără rupere individuală a firului.
• Manta exterioară PUR: Oferă recuperarea elastică a secțiunii transversale după îndoire, prevenind ovalizarea progresivă care ar schimba impedanța caracteristică; de asemenea rezistent la uleiuri si substante chimice industriale.
• Separarea elementelor neadezive: Materialele de umplutură și lianții dintre elementele de cablu trebuie să permită mișcarea relativă în timpul îndoirii; construcțiile lipite care împiedică alunecarea între elemente generează efort de forfecare care fracturează elementele interioare la punctul de îndoire.
