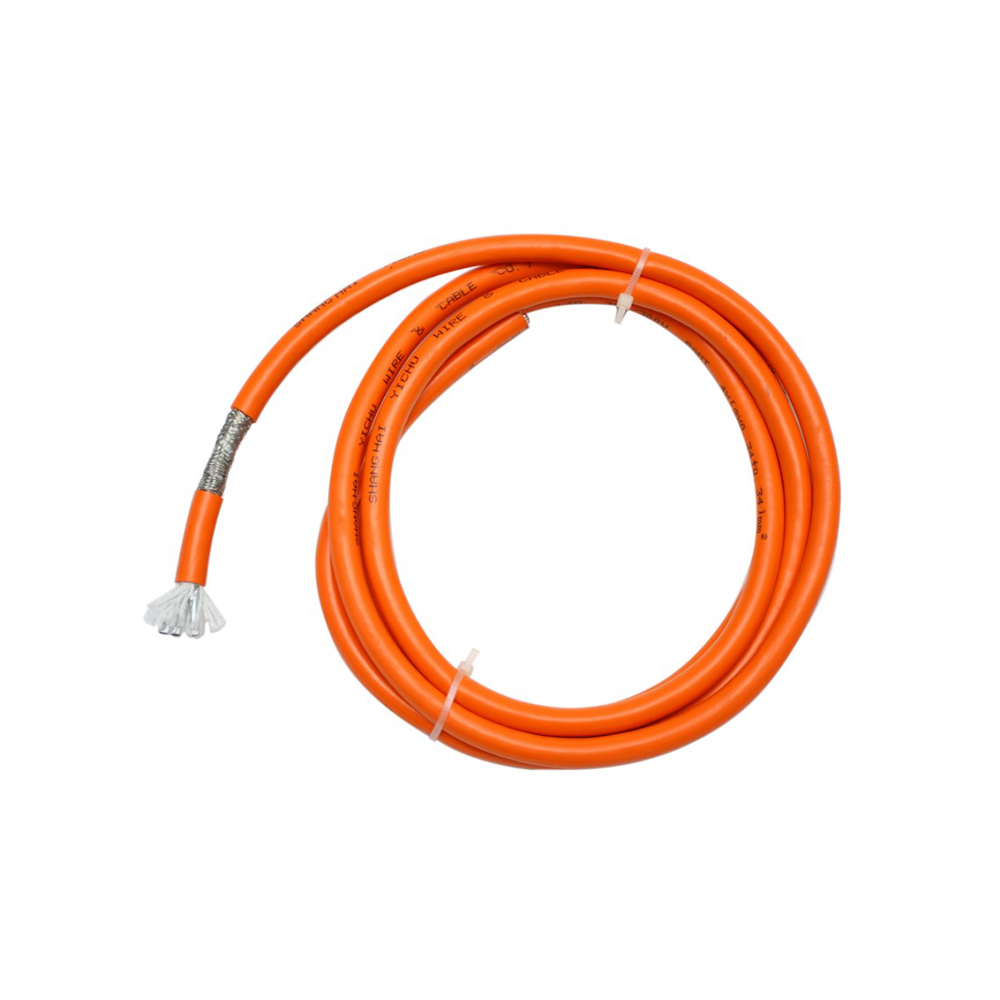

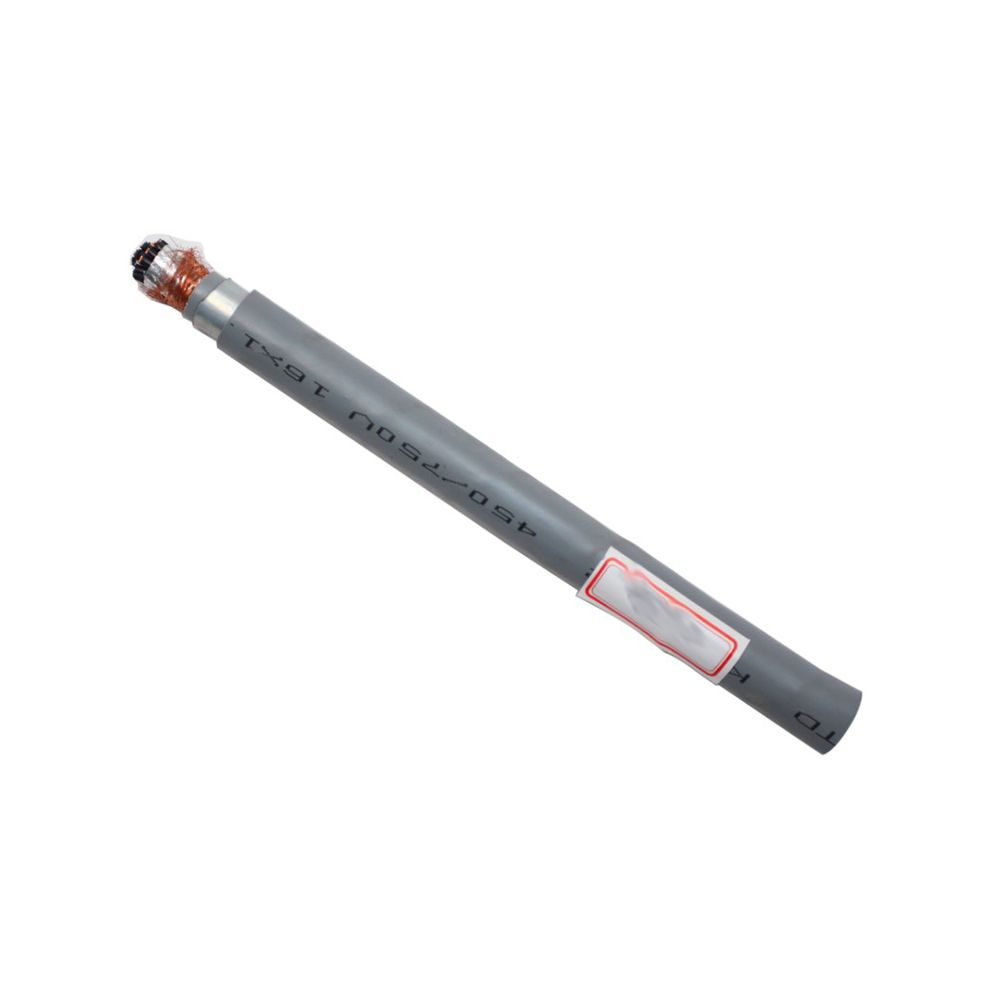

Cum se degradează integritatea semnalului în cablurile de computer de mare viteză și ce parametri de construcție o controlează

La performante cabluri de calculator Funcționând la rate de date multi-gigabit, integritatea semnalului nu este o singură proprietate măsurabilă, ci rezultatul agregat al a patru mecanisme de degradare interdependente - atenuare, reflexie, diafonie și conversie de mod - fiecare dintre acestea controlat de parametrii de construcție specifici în etapa de fabricație. Înțelegerea modului în care provine fiecare mecanism permite inginerilor să identifice care atribute ale construcției cablurilor contează cu adevărat pentru o anumită rată de date și care sunt distincții de marketing fără semnificație funcțională la frecvența țintă.

Atenuarea crește cu frecvența din cauza efectului de piele în conductori și a pierderii dielectrice în izolație, așa cum este descris de specificația privind pierderea de inserție a cablului. La 10 Gbps (frecvență Nyquist de aproximativ 5 GHz pentru semnalizarea NRZ), pierderea de inserție pe un cablu de 1 metru este dominată de pierderea dielectrică dacă nu se utilizează izolație din polietilenă spumă - PE solid are o tangentă de pierdere de aproximativ 0,0002, în timp ce PVC are o tangentă de pierdere de 250 de ori mai mare. Pentru cablurile destinate să funcționeze la 25 Gbps sau mai mult, procentul de spumare al dielectricului de izolație devine un parametru critic de fabricație: fiecare creștere cu 10% a fracțiunii de gol de spumă reduce constanta dielectrică efectivă cu aproximativ 0,08 și reduce proporțional tangenta de pierdere, extinzând semnificativ lungimea cablului utilizabil la o rată de date dată.

Reflecțiile apar la discontinuitățile de impedanță - orice punct de-a lungul cablului în care impedanța caracteristică se abate de la valoarea sa nominală. Sursa principală de producție a variației impedanței este excentricitatea izolației: dacă peretele de izolație este mai gros pe o parte a conductorului decât cealaltă, impedanța caracteristică locală variază pe măsură ce perechea de conductori se rotește prin răsucirea sa. Aceasta produce o variație periodică a impedanței la frecvența de răsucire, care generează vârfuri de pierdere structurală de întoarcere la frecvențe specifice corespunzătoare armonicilor lungimii de întindere. Un cablu cu lungimea de răsucire de 15 mm produce o rezonanță structurală de pierdere a revenirii la aproximativ 10 GHz - direct în banda de operare a aplicațiilor 10GBase-T și PCIe Gen 4. Controlul excentricității izolației sub ± 5% din grosimea nominală a peretelui, prin proiectarea de precizie a matriței și stabilizarea presiunii de topire în procesul de extrudare, este contramăsura de fabricație împotriva pierderii de retur structurală.

Generațiile de cablu USB și modificările tehnice necesare la fiecare creștere a performanței

Fiecare generație USB a necesitat schimbări fundamentale în construcția cablurilor - nu doar toleranțe mai stricte pentru același design. Trecerea de la USB 2.0 la USB4 reprezintă o creștere de 1.000 de ori a ratei de date (480 Mbps la 40 Gbps), iar construcțiile de cablu necesare la fiecare capăt al acestei game nu au aproape nicio caracteristică de design în comun în afară de materialul conductor.

Limita de lungime pasivă pentru cablurile USB4 Gen 3×2 (40 Gbps) merită o atenție deosebită. Limita pasivă de 0,8 metri nu este o specificație de siguranță, ci o limită de integritate a semnalului: dincolo de această lungime, pierderea de inserție și deformarea între perechi se acumulează la un nivel care depășește capacitatea de egalizare a receptorului. Producătorii de cabluri care extind raza pasivă dincolo de 0,8 metri la 40 Gbps trebuie să încorporeze circuite integrate active de retemporizare sau egalizator liniar în ansamblul cablului – de obicei într-una sau ambele carcase de conector – care compensează atenuarea dependentă de frecvență a cablului. Aceste elemente active adaugă costuri, necesită energie (preluată din magistrala de alimentare USB), generează căldură care trebuie disipată în carcasa conectorului și introduc latență. Un cablu etichetat „USB4 40 Gbps 2-meter” care nu dezvăluie componentele sale active sau nu consumă energie de la VBUS atunci când este conectat trebuie privit cu scepticism, deoarece performanța pasivă de 40 Gbps la 2 metri nu este realizabilă cu nicio combinație de conductor și material izolator disponibil în prezent.

Deformarea între perechi și între perechi: de ce erorile de sincronizare în perechile diferențiale limitează rata maximă de date

Skew este diferența de timp între semnalele care ar trebui să sosească simultan și cu performanță ridicată cabluri de calculator se manifestă la două niveluri — în cadrul unei perechi diferențiale (inclinație intra-perechi) și între perechi diferite (disclin inter-perechi). Ambele tipuri degradează integritatea semnalului, dar prin mecanisme diferite și fiecare este controlat de diferiți parametri de fabricație.

Deformarea intra-perechi - diferența de întârziere de propagare între conductorii " " și "–" ai unei singure perechi diferențiale - apare în primul rând din asimetria geometrică dintre cei doi conductori. Dacă un conductor dintr-o pereche are un diametru fracționar mai mare, un perete de izolație puțin mai gros sau este poziționat sistematic mai aproape de centrul cablului decât partenerul său, acesta experimentează o viteză de propagare ușor diferită față de partenerul său. Viteza de propagare într-un cablu este v = c/√(εeff), unde εeff este constanta dielectrică efectivă a izolației care înconjoară conductorul - orice asimetrie în mediul dielectric între cei doi conductori ai unei perechi produce o diferență de viteză de propagare și, prin urmare, deformarea intra-perechi. La 40 Gbps (25 ps UI pentru semnalizarea NRZ), chiar și 1 ps/m de deformare intra-pereche acumulată pe un cablu de 1 metru ocupă 4% din intervalul unității, lăsând o marjă foarte mică pentru ceasul receptorului și circuitul de recuperare a datelor pentru a eșantiona corect ochiul de date de intrare. Specificația USB4 Gen 3×2 limitează deformarea intra-pereche la 3 ps/m, ceea ce necesită potrivirea diametrului conductorului cu ±0,5% și excentricitatea peretelui de izolație sub ±3% pe toată lungimea cablului.

Deformarea între perechi – diferența de întârziere de propagare între perechile separate care transportă semnale înrudite – devine critică în protocoalele care utilizează mai multe benzi în paralel, cum ar fi PCIe, HDMI 2.1 și DisplayPort 2.0. În aceste protocoale, un cuvânt de date cu mai multe benzi este împărțit în perechi, iar cipul receptor trebuie să alinieze toate benzile pentru a reconstrui datele originale. Receptorul folosește circuite de compensare a declinului bandă-la-bandă pentru a compensa deformarea dintre perechi, dar această compensare are o gamă finită - de obicei 20-64 UI pentru receptoarele PCIe Gen 5. Dacă deformarea între perechi în ansamblul cablului depășește intervalul de compensare al receptorului, legătura nu se poate stabili, chiar dacă fiecare bandă individuală are o calitate acceptabilă a semnalului. Deformarea între perechi este controlată în primul rând prin potrivirea lungimii electrice a tuturor perechilor de date din cablu - asigurându-se că fiecare pereche are aceeași constantă dielectrică efectivă și lungimea căii fizice. Acest lucru se realizează prin lungimi de așezare potrivite, constantă dielectrică a izolației potrivite pentru toate perechile (care necesită o vâscozitate constantă a compusului de izolație în timpul extrudarii) și rutarea perechilor potrivite pe lungime în ansamblul cablului.

Tehnologia cablurilor optice active: când și de ce cablurile de cupru pentru computer își ating limitele fizice

Cablurile de computer de înaltă performanță pe bază de cupru se confruntă cu o limitare fizică fundamentală: pe măsură ce ratele de date cresc, efectul de piele și pierderea dielectrică cresc proporțional, reducând lungimea maximă a cablului pasiv care poate suporta o anumită rată de date. Pentru 100 Gbps și mai mult, această limitare devine o constrângere practică la lungimile cablurilor relevante pentru cablarea rack-ului centrului de date (3-5 metri) și conexiunile între rack-uri (10-30 metri). Cabluri optice active (AOC) - care folosesc interfețe electrice standard de cupru la ambele capete, dar convertesc semnalul în optic în carcasa conectorului pentru transmisie prin fibră optică - ocolesc această limitare prin utilizarea unui mediu de transmisie (lumină în fibră) cu atenuare neglijabilă pe metru la distanțe ale centrului de date.

Conversia optic-electrică într-un AOC are loc la IC-ul driver VCSEL (laser cu emisie de suprafață cu cavitate verticală) din conectorul de transmisie și la fotodetectorul din conectorul de recepție. Cablul de cupru dintre portul echipamentului și driverul VCSEL este de obicei mai mic de 10–15 mm - suficient de scurt încât pierderile de cupru să fie neglijabile, indiferent de rata de date. Această arhitectură permite AOC-urilor să prezinte o interfață electrică standard (SFP, QSFP28, QSFP-DD sau alți factori de formă) pentru echipamentul gazdă, extinzând în mod transparent lungimea efectivă a conexiunii la 50-100 de metri sau mai mult, în funcție de tipul de fibră și lungimea de undă optică. Din perspectiva echipamentului gazdă, AOC nu se distinge de un cablu pasiv de cupru cu atașare directă (DAC) - nu sunt necesare configurații de driver sau modificări ale stratului de legătură.

Compensațiile care guvernează alegerea între DAC pasiv de cupru, cablu de cupru activ și AOC în aplicațiile pentru centre de date sunt rezumate în trei dimensiuni cheie:

• Gama de lungime: DAC pasiv de cupru este optim pentru 0–3 metri la 100 Gbps și 0–1 metru la 400 Gbps. Cablurile active de cupru extind raza pasivă la 5–7 metri la 100 Gbps. AOC acceptă 1–100 de metri (și până la 300 de metri cu fibră monomod), ceea ce îl face singura opțiune viabilă pentru conexiuni între culoar și rack la 400 Gbps și mai mult.
• Consum de energie: DAC pasiv din cupru nu consumă energie în ansamblul cablului în sine (doar la transceiver). Cuprul activ consumă 0,5–1,5 W per capăt în electronicele încorporate în cablu. AOC consumă 1,0–3,0 W pe capăt în circuitele driverului VCSEL și fotodetectorului. Într-un centru de date cu 10.000 de legături active, diferența de putere dintre DAC pasiv și AOC poate reprezenta 20–30 kW de sarcină termică suplimentară care necesită capacitate de răcire.
• Reparabilitate și flexibilitate: DAC de cupru pasiv poate fi reterminat în câmp dacă un conector este deteriorat; cablul în sine nu are componente care se pot defecta independent de deteriorarea fizică. Ansamblurile AOC nu pot fi reparate - un VCSEL, un driver IC sau o îmbinare de fibră eșuate necesită înlocuirea întregului ansamblu de cablu. Cablurile AOC sunt, de asemenea, mai vulnerabile la încălcările razei de curbură decât cablurile de cupru, deoarece limitele razei de curbură ale fibrei (de obicei 30 mm pentru fibra multimod OM3/OM4) sunt mai strânse decât cele ale cablurilor de cupru pentru computer.

Specificațiile cablurilor PCIe de la Gen 3 la Gen 6: Ce se schimbă între generații și de ce

PCI Express a evoluat prin șase generații, cu dublarea ratei de date la fiecare pas, iar fiecare tranziție de generație a necesitat modificări în construcția cablului pentru a menține integritatea semnalului în marja de conformitate a specificației. Spre deosebire de cablurile de rețea în care cablul este mijlocul principal de transmisie a semnalului, cablurile PCIe conectează sloturi de expansiune sau carduri suplimentare în care cablul este un segment dintr-un canal mai lung, inclusiv urme PCB, conectori și căi de transmisie, ceea ce face ca bugetul de pierdere de inserție al cablului să fie doar o fracțiune din bugetul total al canalului.

PCIe Gen 3 (8 GT/s pe bandă) a specificat o limită totală a pierderii de inserție a canalului de 20 dB la 4 GHz (frecvența Nyquist pentru semnalizarea NRZ de 8 GT/s). Pentru un segment de cablu din acest canal, o alocare practică este de 8–10 dB, permițând lungimi de cablu de 1–2 metri, cu o construcție bine proiectată cu perechi răsucite ecranat cu folie, folosind izolație solidă din PE. Schema de codificare (128b/130b) introdusă la Gen 3 a îmbunătățit eficiența de codare, dar nu a schimbat frecvența Nyquist în raport cu rata de linie.

PCIe Gen 4 (16 GT/s) a dublat frecvența Nyquist la 8 GHz, dublând aproximativ pierderea de inserție pentru aceeași lungime a cablului, deoarece atât pierderea efectului conductorului (proporțional cu √f) cât și pierderea dielectrică (proporțională cu f) a crescut. Pentru a menține pierderea de inserție a segmentului de cablu în alocarea redusă, izolația din PE spumat a devenit efectiv obligatorie pentru cablurile mai lungi de 0,5 metri la Gen 4, deoarece PE solid produce o pierdere de inserție cu 15-20% mai mare la 8 GHz decât o construcție echivalentă din PE spumat. PCIe Gen 5 (32 GT/s, 16 GHz Nyquist) a împins cerințele privind pierderile de inserare a cablurilor până la punctul în care PCIe SIG a lansat OCuLink și PCIe Cable Specification v2.0 care definesc cerințele pentru cabluri active, recunoscând că lungimile de cablu pasive care depășesc 1 metru la 32 GT/s necesită condiționarea semnalului încorporat pentru a menține conformitatea.

PCIe Gen 6 a introdus codificarea PAM4 (modulație de amplitudine a impulsului pe 4 niveluri) în locul NRZ, care a redus la jumătate frecvența Nyquist necesară pentru o rată de date dată (64 GT/s cu PAM4 are același Nyquist de 16 GHz ca NRZ de 32 GT/s). Această modificare de codificare a ușurat parțial cerințele de pierdere a inserției cablului, dar a introdus cerințe de liniaritate: PAM4 utilizează patru niveluri de semnal în loc de două, iar neliniaritatea răspunsului în frecvență al cablului face ca înălțimile ochilor la diferite niveluri de semnal să fie inegale, reducând marja de zgomot pentru deschiderile interioare a ochiului. Prin urmare, cablurile de computer de înaltă performanță pentru PCIe Gen 6 trebuie să îndeplinească nu doar limitele de pierdere de inserție, ci și limitele privind variația întârzierii grupului (dependența de frecvență a vitezei de propagare a semnalului), care introduce distorsiunea amplitudine-la-fază care afectează în mod disproporționat performanța PAM4.

Opțiuni de material conductor pentru cabluri de computer de mare viteză: comparație cu aluminiu placat cu cupru și cupru placat cu argint

Materialul conductor dintr-un cablu de computer de înaltă performanță este o specificație mai nuanțată decât pare. Cuprul este linia de bază universală, dar două construcții de conductor modificate - aluminiu placat cu cupru (CCA) și cuprul placat cu argint (SPC) - sunt utilizate în contexte specifice, iar compromisurile lor de performanță sunt slab înțelese în practica generală de achiziții.

Aluminiu placat cu cupru (CCA)

Conductoarele CCA constau dintr-un miez de aluminiu placat cu un strat exterior subțire de cupru. Grosimea stratului de cupru este de obicei de 10-15% din raza conductorului. CCA oferă o reducere semnificativă a greutății și a costurilor în comparație cu cuprul solid - densitatea aluminiului este de 2,7 g/cm³ față de 8,9 g/cm³ pentru cupru, astfel încât conductorii CCA sunt cu aproximativ 40-45% mai ușoare pe unitate de lungime. La frecvențe înalte, unde efectul de piele limitează curentul la suprafața conductorului, CCA se comportă în mod esențial identic cu cuprul solid: adâncimea pielii la 1 GHz în cupru este de aproximativ 2 μm, ceea ce este mult mai subțire decât grosimea placajului de cupru în conductoarele practice CCA. Din acest motiv, CCA este acceptabil din punct de vedere tehnic pentru conductorii de semnal de înaltă frecvență unde densitatea de curent este concentrată în stratul de placare de cupru. Limitarea CCA apare în aplicațiile de curent continuu și de joasă frecvență în care curentul pătrunde în toată secțiunea transversală a conductorului: conductivitatea aluminiului este de aproximativ 61% cea a cuprului, astfel încât conductorii CCA au o rezistență DC semnificativ mai mare decât cuprul solid de același diametru. Pentru conductorii de alimentare dintr-un cablu de computer (USB VBUS, putere auxiliară PCIe), rezistența DC mai mare înseamnă cădere de tensiune mai mare și încălzire I²R mai mare la curentul nominal - făcând cuprul solid preferabil pentru conductorii de putere din același cablu unde conductoarele de date CCA pot fi acceptabile.

Cupru placat cu argint (SPC)

Argintul are o conductivitate puțin mai mare decât cuprul (6,30 × 10⁷ S/m față de 5,96 × 10⁷ S/m), iar caracteristicile sale superioare de suprafață - oxidul de argint este conductiv, spre deosebire de oxidul de cupru - fac placarea cu argint benefică la frecvențe foarte înalte unde curentul curge într-un strat de suprafață extrem de subțire. Avantajul practic principal al placarii cu argint în cablurile de computer de înaltă frecvență nu este îmbunătățirea marginală a conductibilității, ci prevenirea formării de oxid de cupru pe suprafața conductorului. Oxidul de cupru este un semiconductor cu conductivitate mult mai mică decât cuprul metalic; pe măsură ce oxidarea suprafeței conductorului progresează, rezistența efectivă la adâncimea pielii crește peste valoarea prezisă din conductibilitatea cuprului în vrac, provocând pierderi de inserție mai mari decât cele specificate pentru cablu. Placarea cu argint, prin furnizarea unui strat de suprafață rezistent la oxidare, menține rezistența la suprafață a conductorului la valoarea de proiectare pe toată durata de viață a cablului. Acest beneficiu este cel mai semnificativ în cazul cablurilor depozitate pentru perioade îndelungate înainte de utilizare sau operare în medii umede sau ușor corozive. Pentru cablurile utilizate imediat după fabricare în medii curate, diferența dintre conductorii de cupru placat cu argint și cel de cupru nu este măsurabilă, dar de obicei mică în raport cu limita de specificație a pierderii de inserție.

Cum ar trebui scrise specificațiile pentru cablurile de computer OEM pentru a preveni deficitele de performanță în producție

Specificațiile personalizate ale cablurilor de computer OEM care se concentrează exclusiv pe parametrii electrici - impedanță, pierderi de inserție, diafonie - fără a specifica atributele de construcție care stau la baza acelor parametri creează o problemă de verificare: un cablu poate îndeplini specificațiile electrice măsurate pe un lot de probă în timp ce utilizează opțiuni de construcție care vor produce performanțe în afara specificațiilor în diferite condiții de producție sau după îmbătrânire. O specificație robustă OEM definește atât parametrii de performanță electrică măsurabili, cât și constrângerile de construcție care asigură menținerea acelor parametri pe loturile de producție și pe toată durata de viață.

Următorii parametri de construcție ar trebui să fie specificați în mod explicit într-o specificație OEM pentru cablu de computer de înaltă performanță, mai degrabă decât lăsați la latitudinea producătorului:

• Material conductor și clasa de toroane: Specificați separat cupru solid sau torsadat, cupru sau cupru placat cu argint sau CCA și clasa de toroane (IEC 60228 Clasa 2, 5 sau 6) separat pentru conductorii de semnal și de putere din același cablu. O specificație care spune doar „conductor 28 AWG” lasă producătorului liber să folosească CCA pentru conductorii de putere și cuprul solid pentru conductorii de semnal - sau invers - fără dezvăluire.
• Material izolator și procent de spumă (dacă este spumă): Specificați tipul de polimer izolator (PE solid, PE spumat cu procent minim de spumă, FEP sau PTFE) și nu doar grosimea nominală a peretelui. Două cabluri cu grosimea identică a peretelui de izolație, dar constante dielectrice diferite (solid vs. spumat PE) vor avea impedanțe caracteristice diferite și valori diferite ale pierderilor de inserție la frecvență înaltă.
• Intervalul lungimii și toleranța de răsucire: Specificați lungimea nominală de întindere și abaterea maximă admisă pentru fiecare pereche diferențială. Lungimea întinderii controlează direct frecvența de vârf a pierderii de întoarcere structurală și echilibrul perechilor; Variația necontrolată a lungimii de întindere produce variații de impedanță de la lot la lot, care poate fi dificil de diagnosticat fără testarea reflectometrică în domeniul timpului.

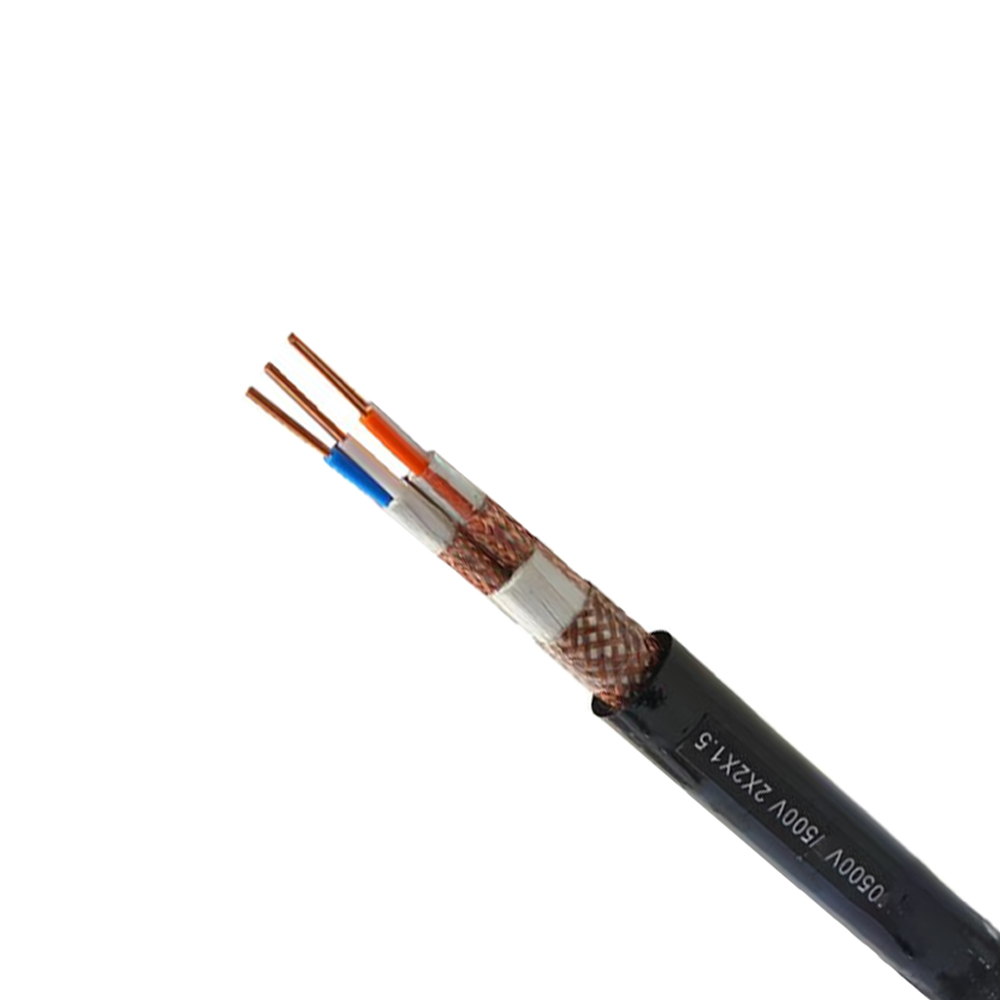

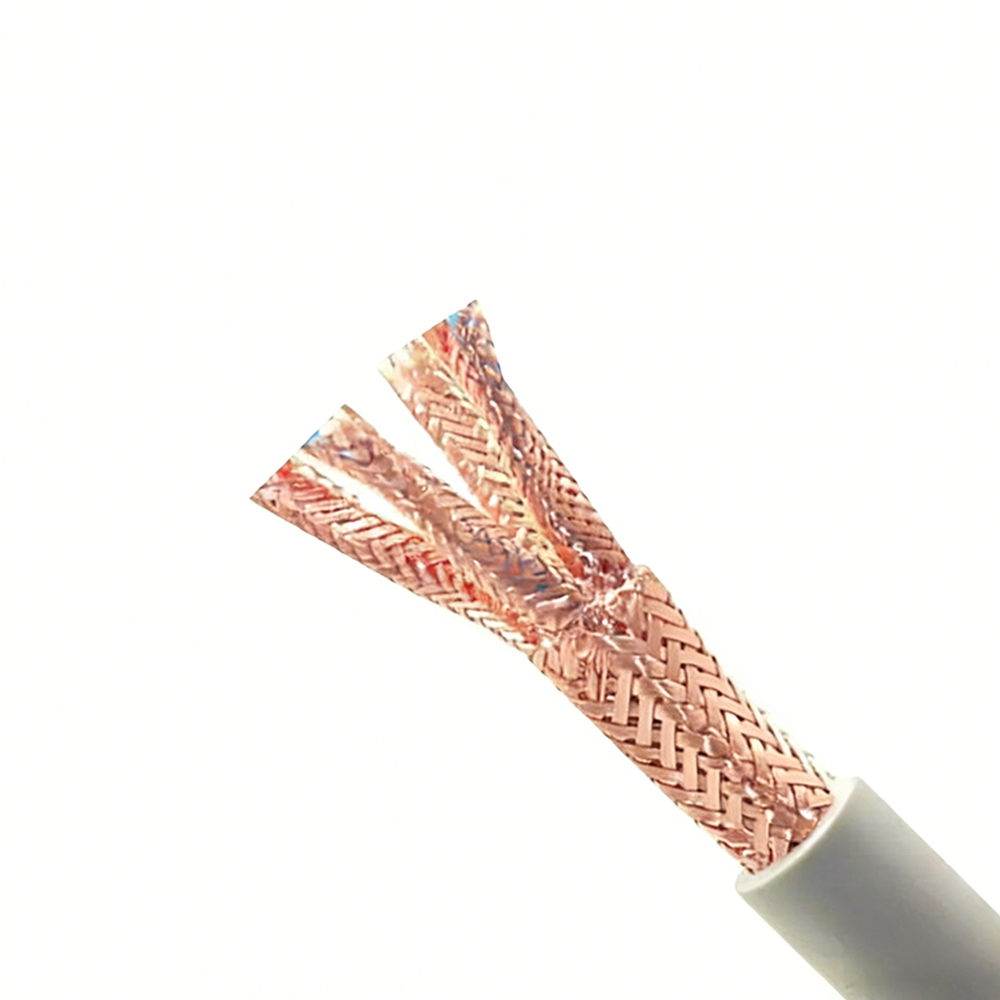

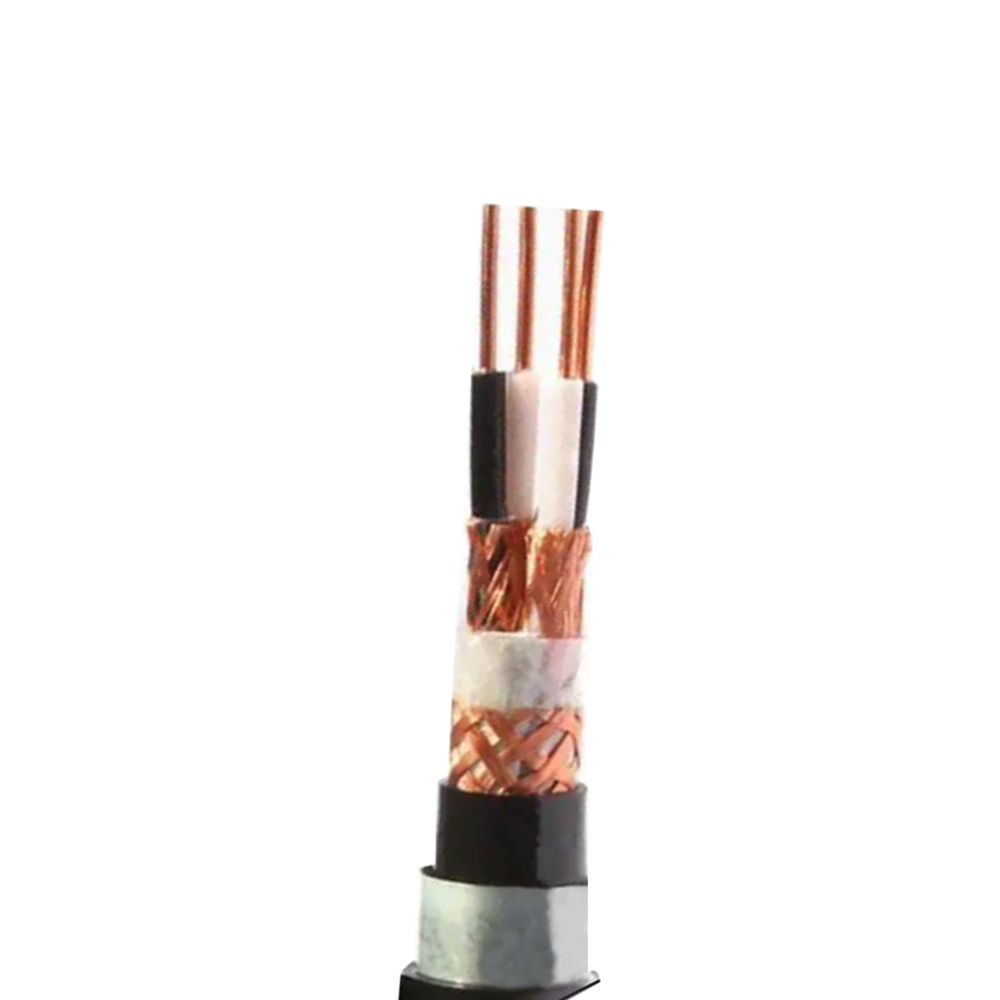

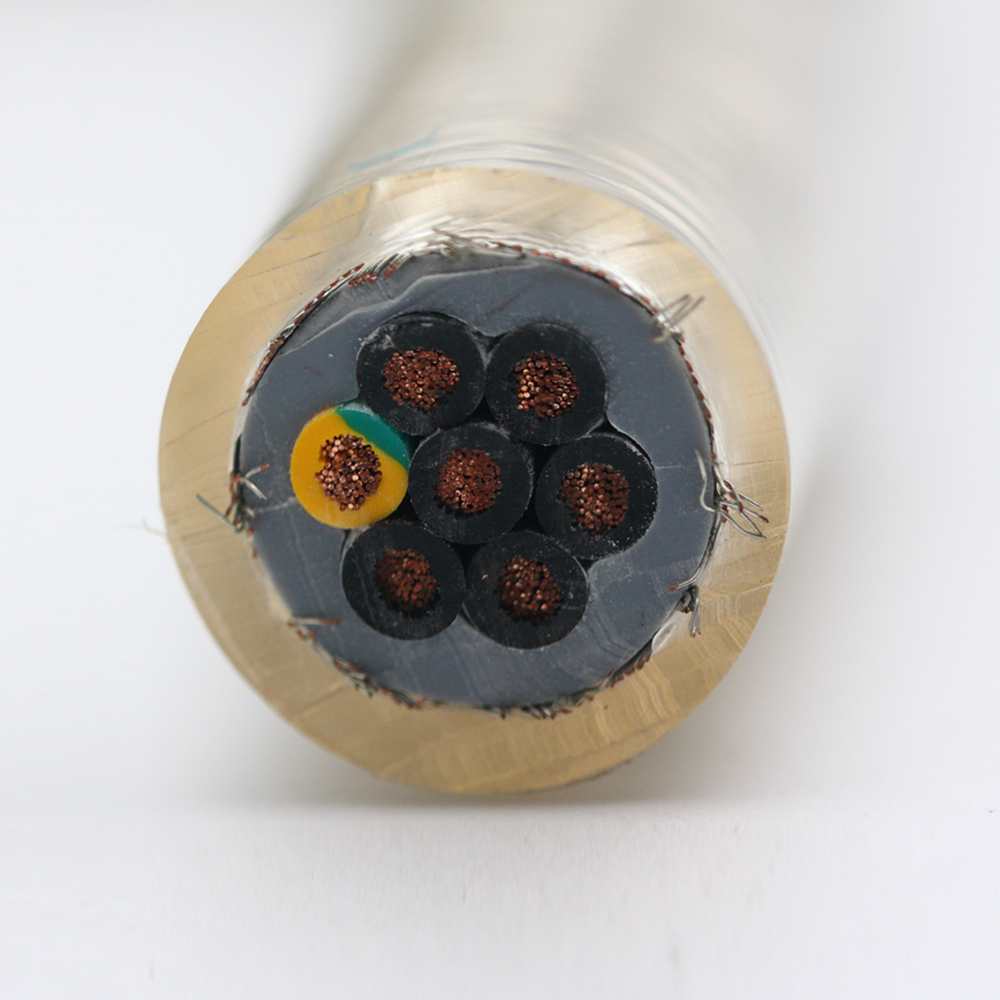

• Construcția și acoperirea scutului: Specificați tipul foliei (poliester aluminizat sau polipropilenă aluminizată), procentul de suprapunere a foliei și materialul firului de scurgere pentru fiecare scut de pereche, plus procentul total de acoperire a împletiturii și diametrul sârmei pentru scutul exterior. „Complet ecranat” fără aceste detalii permite producătorilor să utilizeze construcții cu acoperire minimă care includ din punct de vedere tehnic material de ecranare, dar oferă o suprimare inadecvată a EMI la frecvențe gigaherți.
• Cerințe pentru inspecția primului articol (FAI): Specificați ce parametri trebuie măsurați pe un eșantion de la prima execuție de producție, ce echipamente și proceduri de testare urmează să fie utilizate și ce reprezintă un rezultat de trecere. FAI este mecanismul contractual care împiedică înlocuirea unei construcții cu costuri mai mici după aprobarea eșantionului. Fără cerințe FAI explicite din specificația OEM, producătorul nu are nicio obligație contractuală de a menține construcția utilizată în eșantionul aprobat pe parcursul sesiunilor de producție ulterioare.

Pentru cablurile de computer destinate utilizării în produse supuse certificării de reglementare – UL, CE, FCC Partea 15 – specificația OEM ar trebui, de asemenea, să clarifice dacă cablul în sine trebuie să aibă certificare individuală sau dacă va fi certificat ca componentă în ansamblul produsului final. Certificarea la nivel de cablu necesită ca construcția specifică să fie testată și listată în schema organismului de certificare; Certificarea produsului final acoperă cablul ca componentă internă fără a necesita marcaje independente la nivel de cablu. Nealinierea între ceea ce este specificat și ceea ce necesită de fapt calea de certificare este o cauză comună a întârzierilor în proiect, atunci când revizuirea reglementărilor dezvăluie că un cablu specificat ca „listat UL” este de fapt recunoscut UL doar ca componentă sau poartă lista UL pentru o tensiune/temperatură nominală diferită de cea cerută de aplicația dorită.
