Numărul de perechi și selecția ecartamentului: de ce este costisitor să greșiți

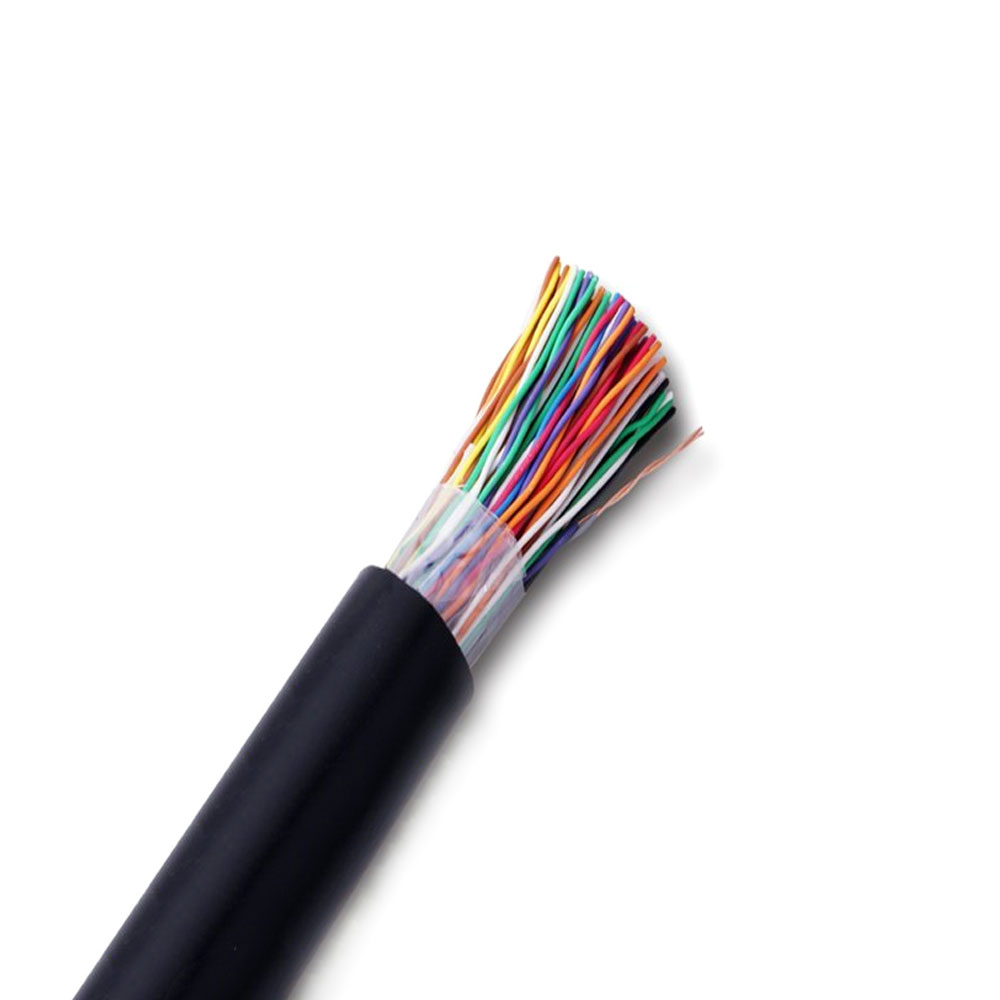

Cablu de comunicații urbane s sunt specificate în primul rând de doi parametri: numărul de perechi răsucite și ecartamentul conductorului (AWG sau mm²). În practică, ambele sunt adesea subspecificate în timpul planificării rețelei, ceea ce duce la retrageri costisitoare sau la trecerea cablurilor în paralel în anii de la instalare. Un cablu de 100 de perechi instalat pentru un bloc rezidențial poate părea suficient la punere în funcțiune, dar pe măsură ce implementările de fibră la clădire împing echipamentele de agregare VDSL2 și G.rapid mai aproape de utilizatorii finali, cererea de perechi active în segmentul de cupru de ultimul kilometru poate crește în mod neașteptat pe măsură ce se adaugă circuite de conectare și de rezervă.
Indicatorul conductorului afectează atât rezistența buclei, cât și comportamentul de diafonie. Conductoarele mai subțiri (0,32 mm sau 26 AWG) reduc greutatea cablului și spațiul în conducte, dar cresc rezistența buclei DC, ceea ce limitează gama eficientă a tehnologiilor DSL - deosebit de semnificativ în zonele în care distanțele de la cabinet la locație depășesc 300 de metri. Conductoarele mai groase (0,5 mm sau 0,6 mm) extind lungimea utilă a buclei și reduc pierderile de inserție, făcându-le alegerea preferată pentru traseele subterane mai lungi în rețelele de comunicații suburbane. Pentru cablurile de alimentare backbone care deservesc mai multe puncte de distribuție, diametrul conductorului de 0,5 mm este minimul practic pentru a menține marjele de transmisie adecvate pe întreaga gamă de frecvență utilizată de tehnologiile moderne de bandă largă.
Anhui Zhishang Cable Tehnologia Co., Ltd. aplică această înțelegere oferind o gamă structurată de număr de perechi - de la 5 perechi de cabluri de distribuție locală până la 2.400 de perechi de cabluri trunchi - cu opțiuni de ecartament potrivite cu distanțele tipice și densitățile de serviciu găsite în topologiile rețelelor urbane și suburbane.
Cum izolația și materialele de înveliș determină durabilitatea subterană
Mediul subteran impune tensiuni chimice și mecanice asupra cablurilor de comunicații care sunt rareori vizibile până când apar defecțiuni. pH-ul solului, salinitatea apei subterane, prezența hidrocarburilor din scurgerea drumurilor și ciclurile de îngheț-dezgheț, toate atacă construcția cablurilor din exterior spre interior. cablu de comunicații urbane s, materialul învelișului exterior este bariera principală, iar alegerea între construcții PE (polietilenă), PVC și bandă dublă PE/oțel are consecințe pe termen lung care se extind cu mult peste costul inițial.
Teaca din polietilenă de înaltă densitate (HDPE) oferă rezistență superioară la pătrunderea umidității, acizii din sol și degradarea microbiană. HDPE nu se plastifică în timp așa cum o face PVC-ul, ceea ce înseamnă că își menține proprietățile mecanice originale de-a lungul deceniilor de îngropare - un avantaj semnificativ dat fiind că se așteaptă că cablurile de comunicații urbane vor rămâne în funcțiune timp de 20 până la 40 de ani fără excavare. PVC-ul rămâne obișnuit în instalațiile interioare sau semiprotejate datorită costului său mai mic și a terminației mai ușoare, dar nu este alegerea potrivită pentru cablurile cu îngropare directă sau prin conducte în medii cu umiditate ridicată sau expunere chimică.
Pentru cablurile din zonele cu activitate ridicată de rozătoare sau trasee de sub drumuri și căi ferate, unde riscul de deteriorare mecanică este ridicat, se adaugă un strat de blindaj suplimentar - de obicei bandă de oțel ondulată sau sârmă de oțel - sub mantaua exterioară. Această construcție nu face cablul singur etanș; calitatea și continuitatea compusului de inundare care umple interstițiile dintre perechi este la fel de critică. Un compus de inundare aplicat prost lasă pungi de aer care captează umezeala, care migrează longitudinal de-a lungul cablului și provoacă degradarea rezistenței izolației pe o secțiune lungă a cablului dintr-un singur punct de deteriorare a mantalei.
Comparație cu construcțiile comune de acoperire subterană

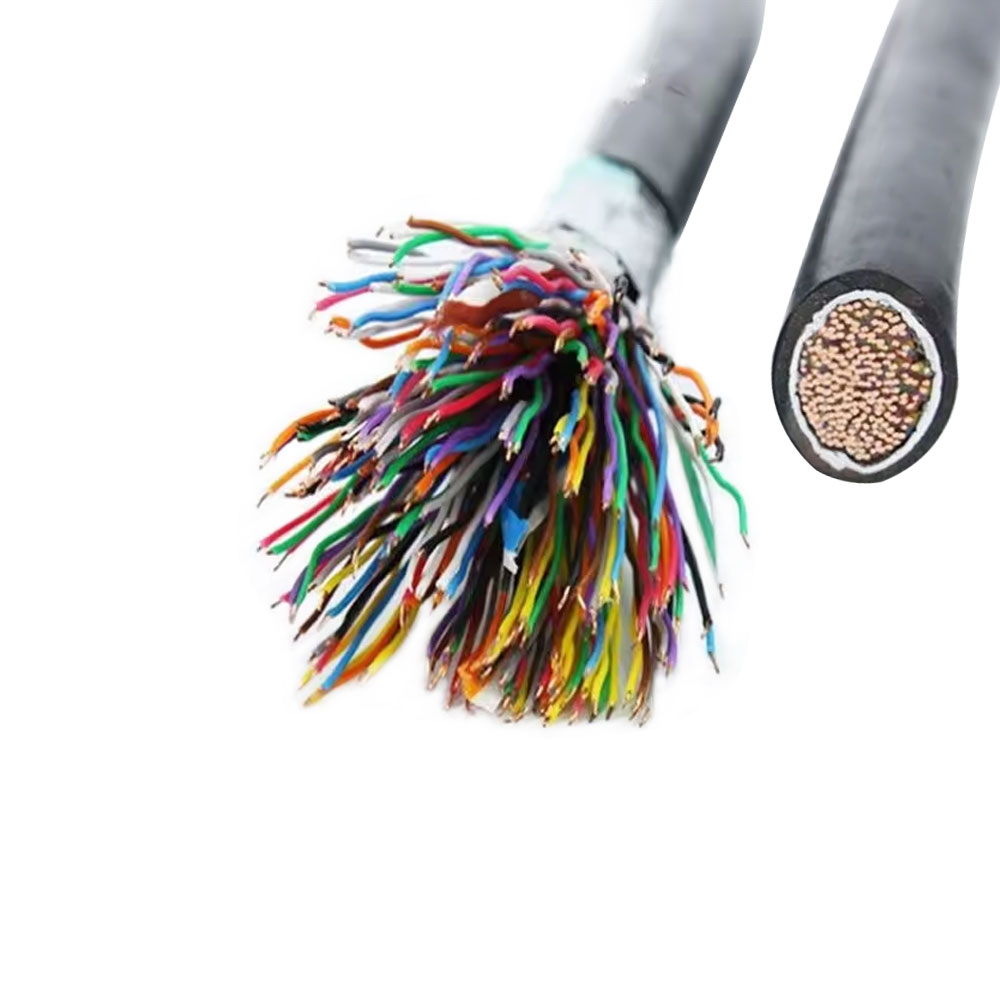

- Înveliș unic PE: Standard pentru instalarea conductelor; rezistență bună la umiditate; nu este potrivit pentru îngropare directă în soluri agresive fără protecție suplimentară.

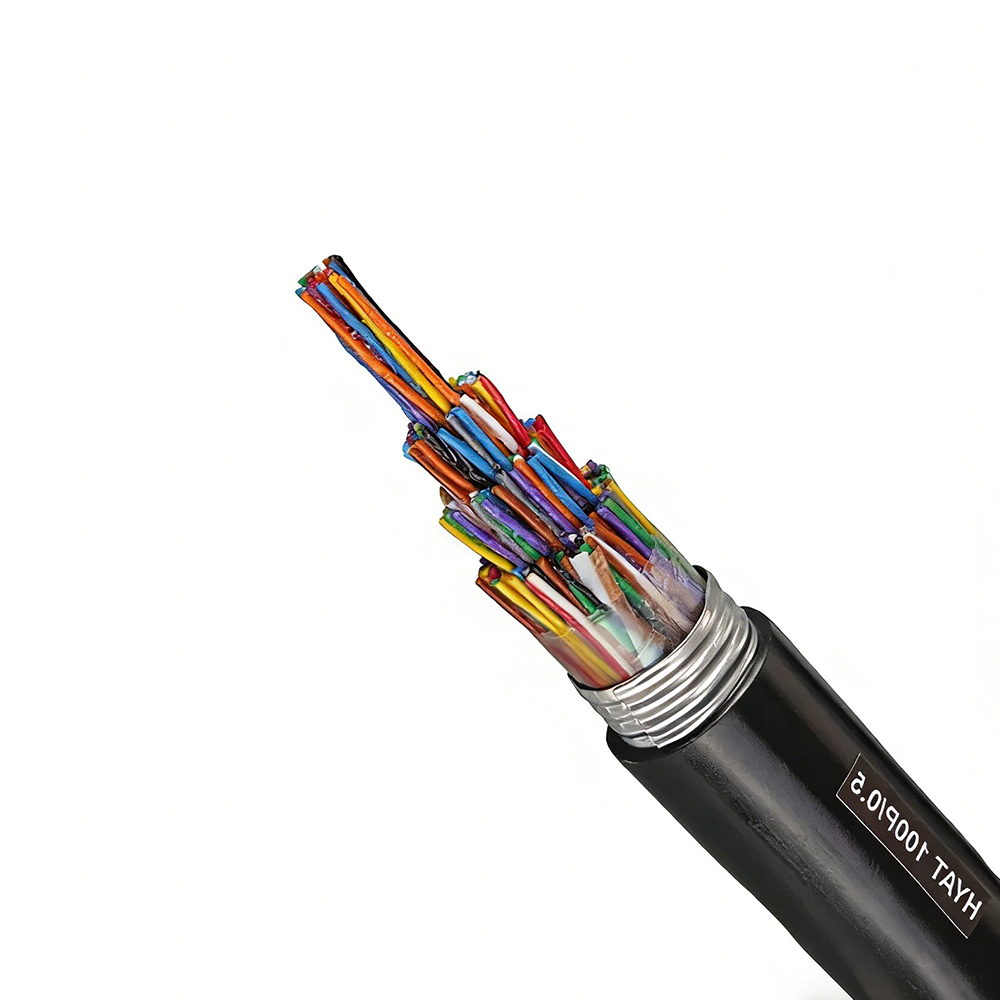

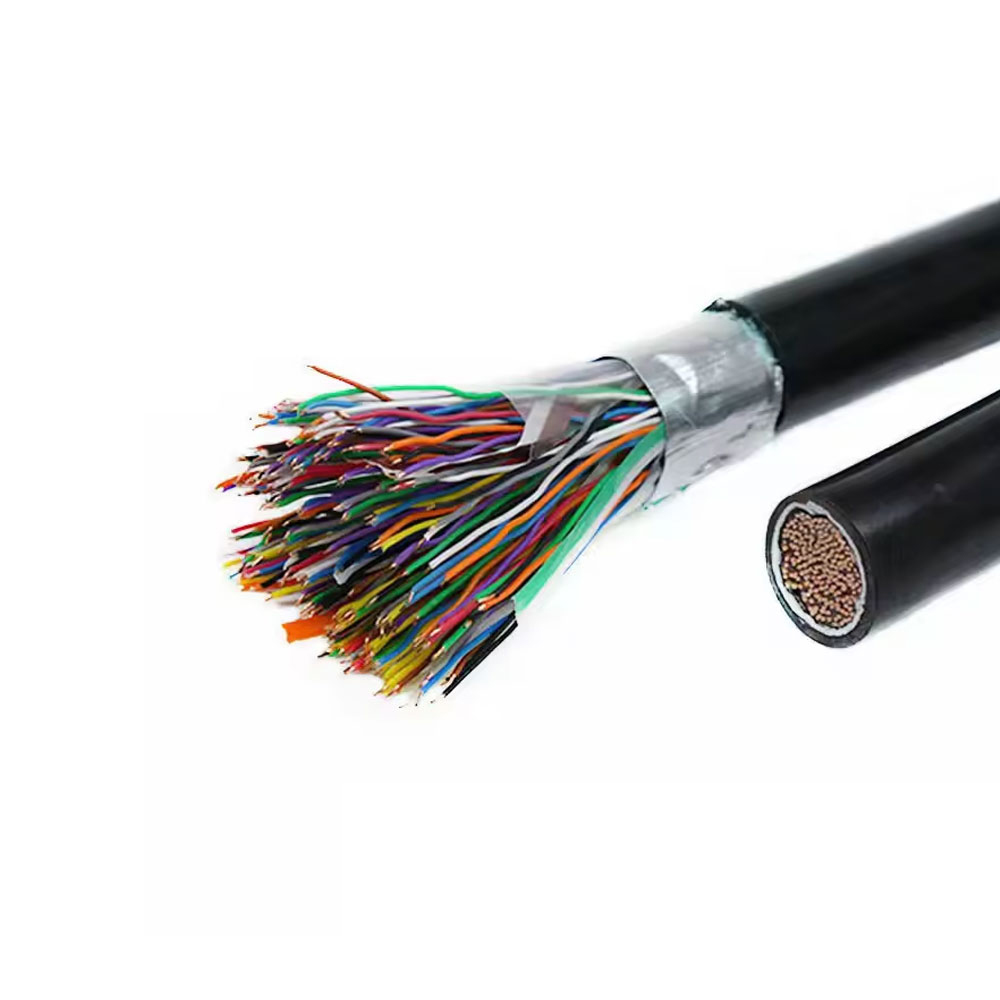

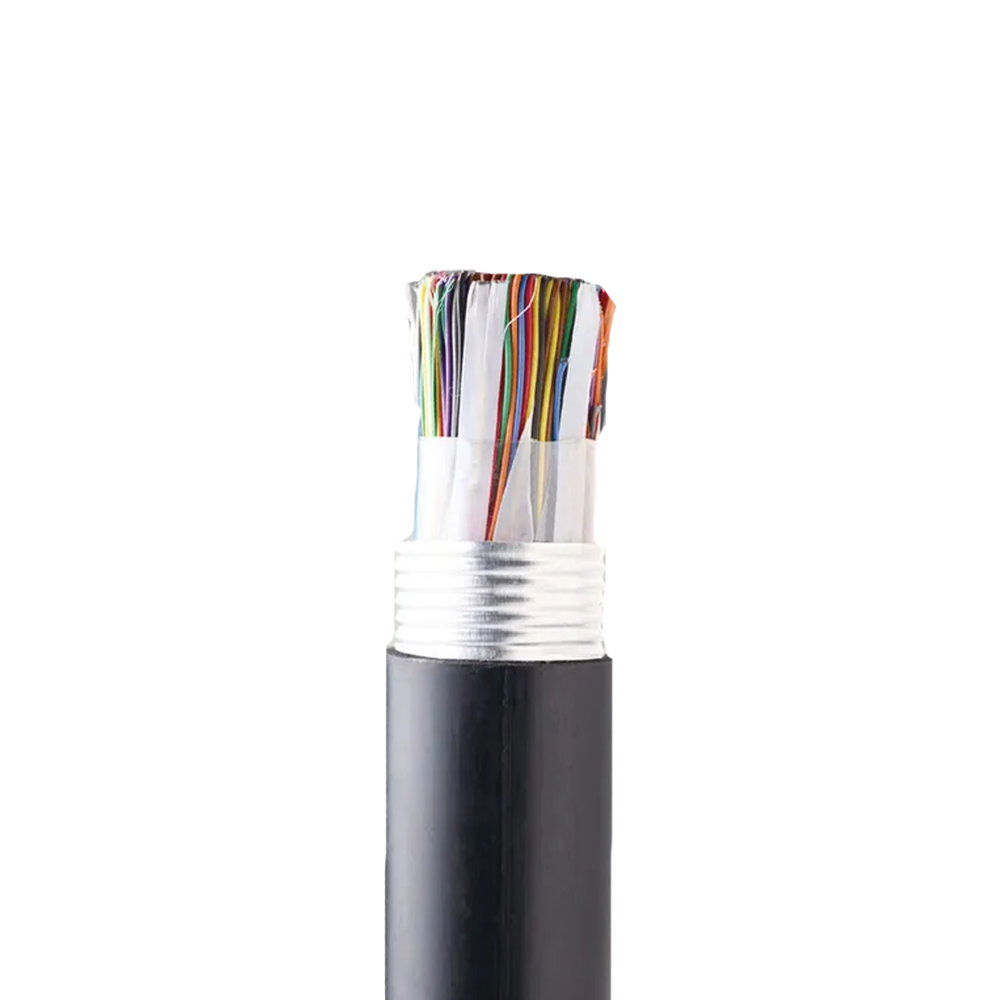

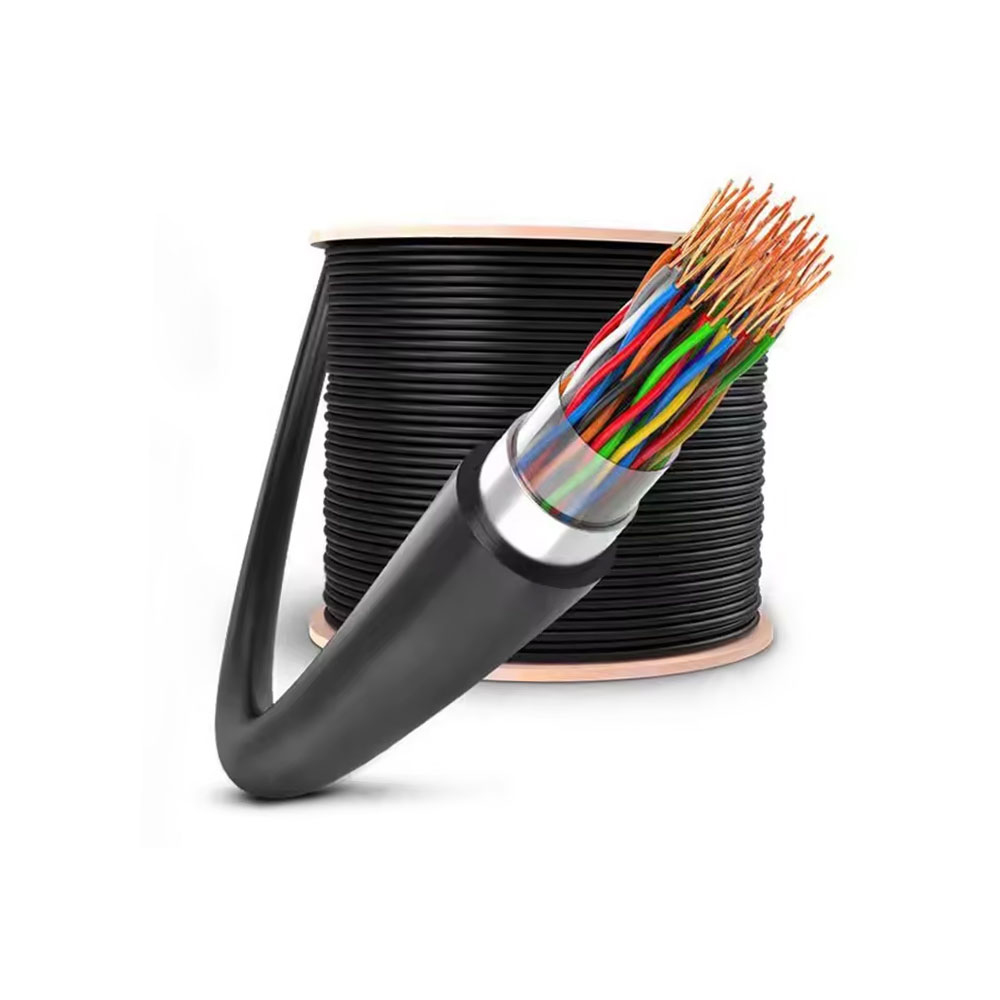

- Bandă de oțel ondulată PE PE: De preferat pentru înmormântare directă; combină protecția mecanică cu bariera de umezeală; adaugă greutate și reduce flexibilitatea.

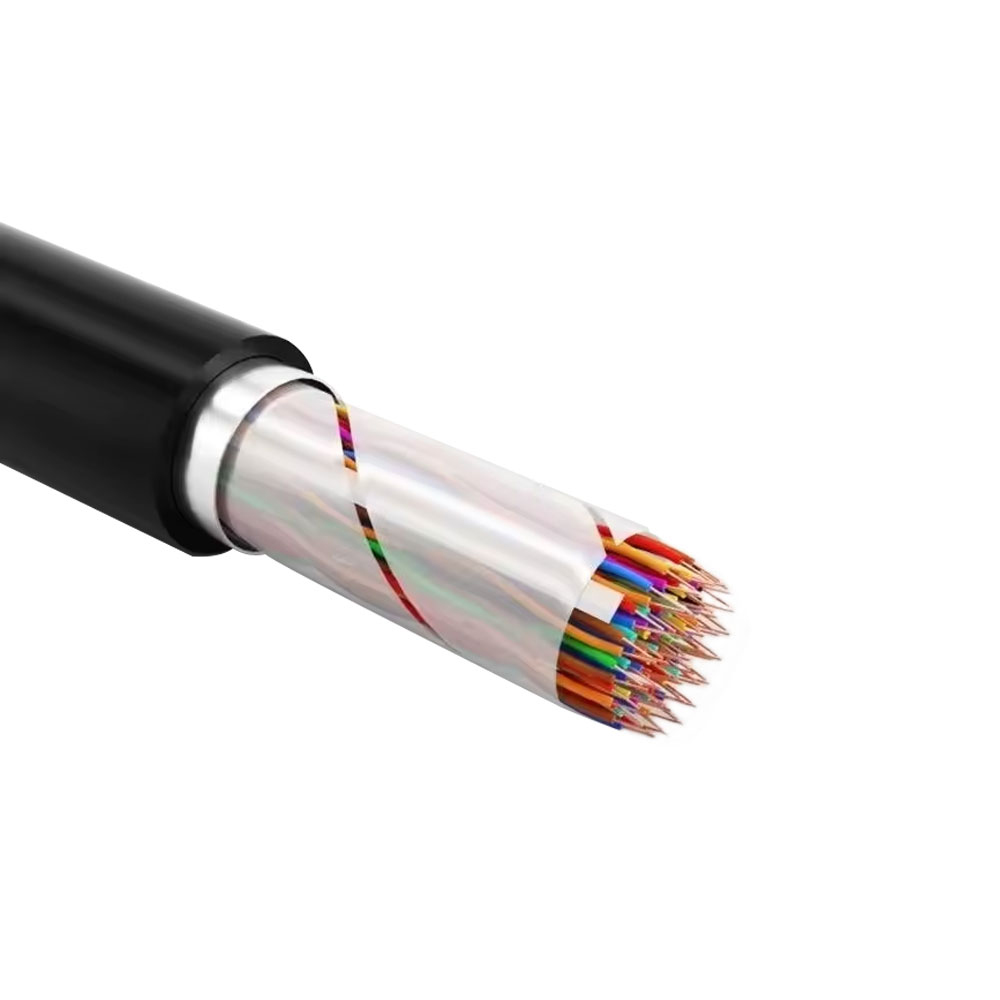

- Blindat din sârmă de oțel PE: Folosit acolo unde sunt așteptate sarcini de tracțiune (teren abrupt, atașamente pentru poduri sau coloane verticale); firele individuale asigură atât protecție, cât și rezistență la tragere.

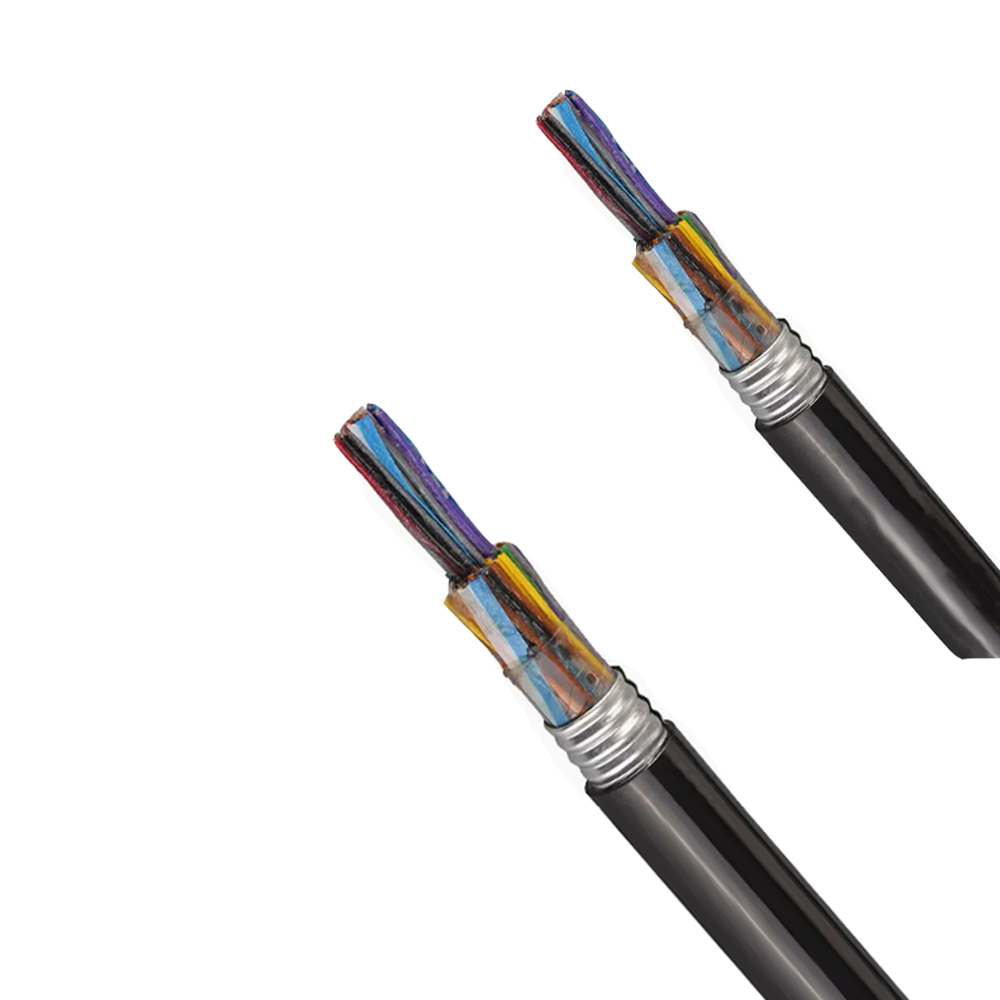

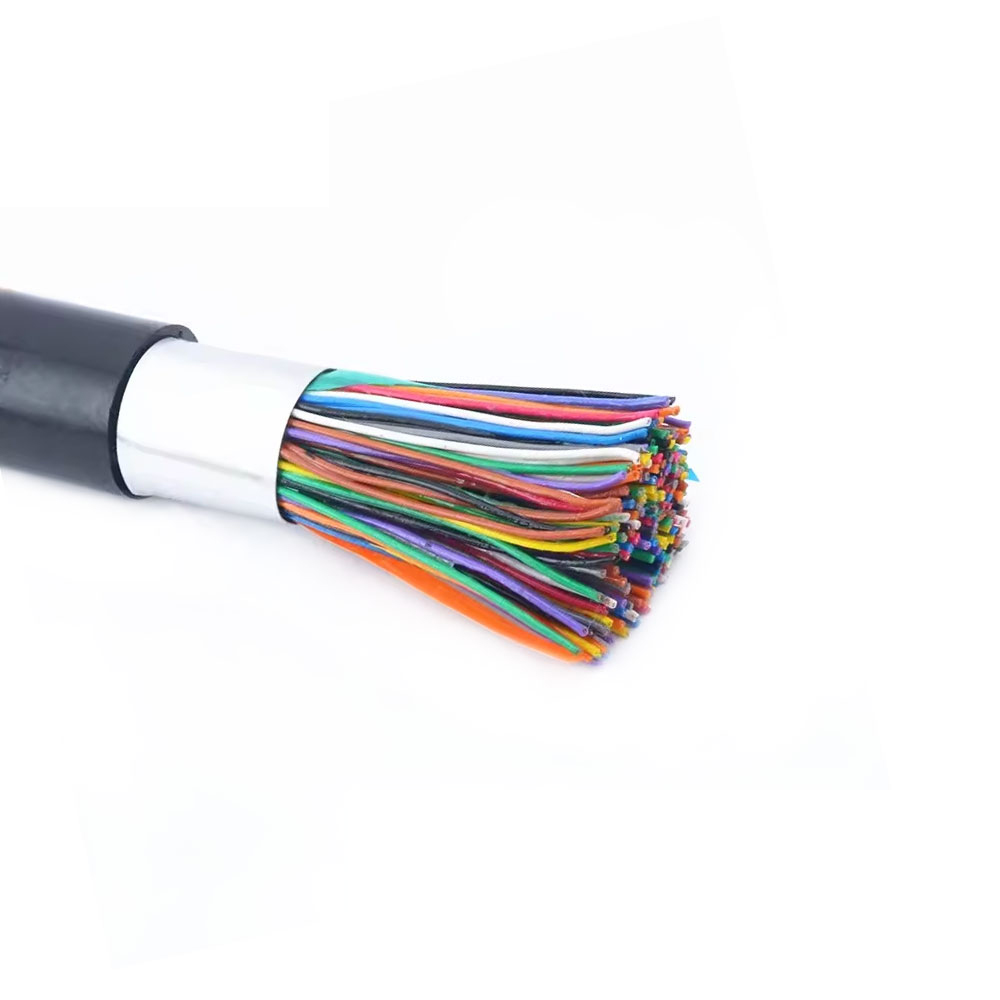

- Miez umplut cu gel (inundat): Compusul de inundare umple toate spațiile de aer dintre perechi; esențial pentru rezistența la umiditate în punctul de îmbinare și blocarea longitudinală a apei.
Managementul diafoniei în pachetele de cabluri urbane de înaltă densitate
Pe măsură ce mai mult trafic de bandă largă este împins peste perechi de cupru utilizând vectoring și tehnologia G.fast, diafonia – atât la capătul apropiat (NEXT) cât și la capătul îndepărtat (FEXT) – devine o constrângere obligatorie pentru debitul realizabil pe pereche. Cablurile de comunicații urbane care au fost proiectate și instalate pentru serviciul POTS de calitate vocală prezintă adesea niveluri de diafonie care sunt acceptabile la frecvențele audio, dar limitează sever performanța peste 10 MHz. Înțelegerea mecanismelor fizice din spatele diafoniei ajută la evaluarea dacă o instalație de cablu existentă poate suporta upgrade de bandă largă sau trebuie înlocuită.
Diafonia între perechi într-un cablu cu mai multe perechi este determinată în primul rând de precizia și consistența pasului de răsucire (numărul de răsuciri pe unitate de lungime) pentru fiecare pereche. Fiecare pereche dintr-un cablu de comunicație urban bine fabricat are un pas de răsucire unic, atent controlat pentru a minimiza cuplarea cu perechile adiacente. Când pasurile de răsucire sunt inconsecvente - fie din cauza variațiilor de fabricație, fie din cauza deteriorării fizice în timpul instalării - dezechilibrul capacitiv și inductiv dintre perechi crește, ridicând nivelul de zgomot pe întregul fascicul de cabluri. Acesta este motivul pentru care controlul procesului producătorului de cabluri în timpul răsucirii nu este doar o casetă de selectare a calității, ci are un impact direct asupra capacității de bandă largă a rețelei implementate.
În implementările vectorizate VDSL2 și G.fast, DSLAM sau DPU (Distribution Point Unit) aplică procesarea activă a semnalului digital pentru a anula diafonia între perechile din același grup de lianți. Această vectorizare funcționează eficient numai atunci când caracteristicile de cuplare de diafonie ale cablului sunt stabile și previzibile - ceea ce necesită o construcție fizică consecventă pe toată lungimea cablului. Cablurile cu puncte de îmbinare care perturbă geometria perechii inițiale sau secțiuni în care perechile au fost regrupate incorect după o reparație creează anomalii de diafonie care degradează câștigul de vectoring și reduc debitul per pereche în întregul grup. Zhishang Cable menține toleranțe stricte de răsucire și efectuează teste de echilibru electric pe loturi de producție pentru a sprijini aceste scenarii de implementare solicitante.
| Technology | Gama de frecvente | Sensibilitate de diafonie | Cerința de cablu |
|---|---|---|---|
| POTS / ISDN | Până la 4 kHz | Scăzut | Pas de răsucire standard |
| ADSL2 | Până la 2,2 MHz | Moderat | Pas de răsucire controlat per pereche |
| VDSL2 (vectorizat) | Până la 17 / 35 MHz | Înalt | Testarea echilibrului de toleranță la pas strâns |
| G.fast | Până la 106 / 212 MHz | Foarte sus | Construcție premium, grupare stabilă a lianților |
Planificarea spațiului conductelor și diametrul cablului: o constrângere adesea ignorată până când devine o problemă
Infrastructura de comunicații urbane este construită pentru a dura zeci de ani, dar rețelele de conducte - conductele prin care sunt trase cablurile - sunt dimensionate pe baza ipotezelor făcute la momentul construcției. Când aceste conducte se umple, adăugarea capacității necesită fie micro-șanțuri pentru a instala noi conducte (disruptive și costisitoare în mediile urbane pavate) sau înlocuirea cablurilor de diametru mare cu alternative de densitate mai mare. Pentru operatorii de rețea și planificatorii de infrastructură, înțelegerea modului în care diametrul exterior al cablului se raportează la raportul de umplere a conductelor este un instrument practic pentru maximizarea capacității viitoare fără a supra-inginerească instalația inițială.
Practica standard de umplere a conductelor limitează aria secțiunii transversale ocupate la 40–50% din suprafața interioară a conductei pentru un singur cablu și proporțional mai puțin atunci când mai multe cabluri împart o conductă. Această marjă nu este o risipă - ea ține cont de forțele de îndoire necesare în timpul tragerii, de dilatarea termică a cablului pe durata de viață și de spațiul liber necesar dacă cablul trebuie vreodată să fie înlocuit fără excavarea întregului traseu. Un cablu cu un diametru exterior cu doar 10% mai mare decât era planificat poate reduce capacitatea teoretică rămasă a unei conducte cu mult mai mult de 10%, deoarece constrângerea este suprafața (proporțională cu diametrul pătrat), nu dimensiunea liniară.
Trecerea de la cablurile tradiționale cu înveliș cu plumb izolate cu hârtie (PILS) la cablurile moderne izolate cu PE cu miezuri umplute a redus deja diametrele cablurilor în mod substanțial pentru un număr de perechi echivalent. O reducere suplimentară a diametrului este realizabilă prin utilizarea unei geometrii mai strânse a miezului, grosimi mai subțiri ale pereților de izolație, conforme cu standardele actuale și construcții optimizate de bandă de liant sau ecran. Pentru planificatorii de rețea care lucrează cu infrastructură de conducte restrânsă, specificarea cablurilor de la producători precum Anhui Zhishang Cable Technology Co., Ltd. care publică date dimensionale detaliate și oferă variante de construcție compactă permite calcule precise de umplere a conductelor înainte de achiziționarea cablurilor, mai degrabă decât descoperirea unei nepotriviri în timpul instalării.
