Cum afectează numărul de fibre și designul optic performanța transmisiei
Cablu compozit cu fibră optică Nu sunt produse unice pentru toate. Numărul de nuclee de fibră – fie că sunt 2, 4, 12, 24, 48 sau mai multe – determină în mod direct câtă capacitate de lățime de bandă poate suporta un singur cablu, iar alegerea între fibră monomod (OS2) și multimod (OM3/OM4/OM5) modifică fundamental distanța de transmisie utilizabilă. Fibrele monomode, cu raportul lor de 9/125 μm miez/placare, sunt proiectate pentru transmisia pe distanțe lungi, utilizate în mod obișnuit în circuitele de coloană principală de utilități sau conexiuni între stații unde distanțele depășesc câțiva kilometri. Fibrele multimodale, cu nucleele lor mai mari de 50/125 μm sau 62,5/125 μm, sunt mai potrivite pentru legăturile de date cu rază scurtă, cu lățime de bandă mare, în cadrul fabricilor industriale sau sistemelor de clădiri inteligente.

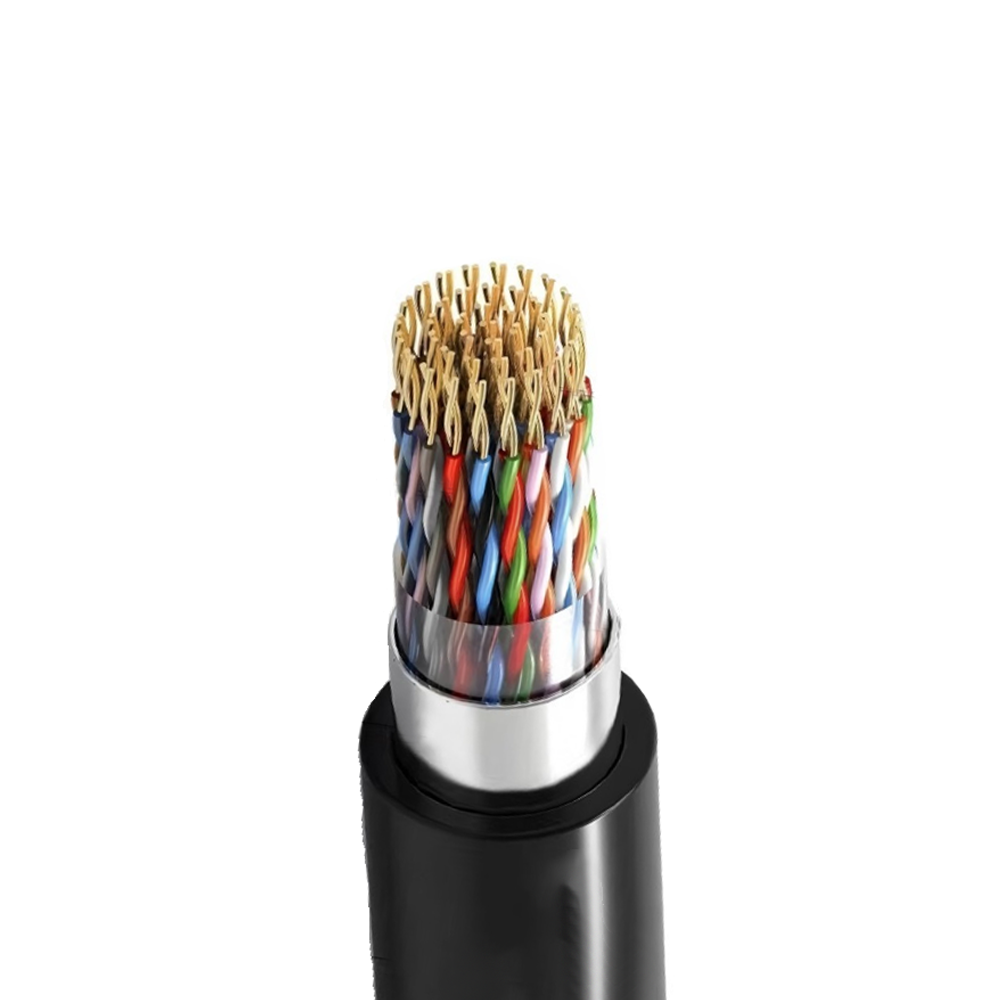

Un factor mai puțin discutat, dar la fel de important este structura de torsionare din interiorul cablului. Design-urile cu tuburi libere permit fiecărei fibre sau mănunchi de fibre să se miște ușor într-un tub umplut cu gel, care protejează împotriva expansiunii și contracției termice - critice în mediile exterioare sau industriale în care variațiile de temperatură sunt semnificative. Modelele cu tampon strâns acoperă fiecare fibră direct într-un strat protector, făcându-le mai ușor de terminat, dar mai sensibile la stresul mecanic. Pentru cablurile compozite care integrează atât conductorii de putere din fibră, cât și din cupru, înțelegerea modului în care aceste două componente interacționează sub îndoire, tensiune și încărcare de temperatură este esențială pentru fiabilitatea pe termen lung.
Zhishang Cable proiectează produse acordând o atenție deosebită aranjamentului miezului de fibre în raport cu axa neutră a cablului, minimizând pierderile de micro-îndoire care pot degrada în tăcere calitatea semnalului în timp, fără a deteriora mantaua cablului.

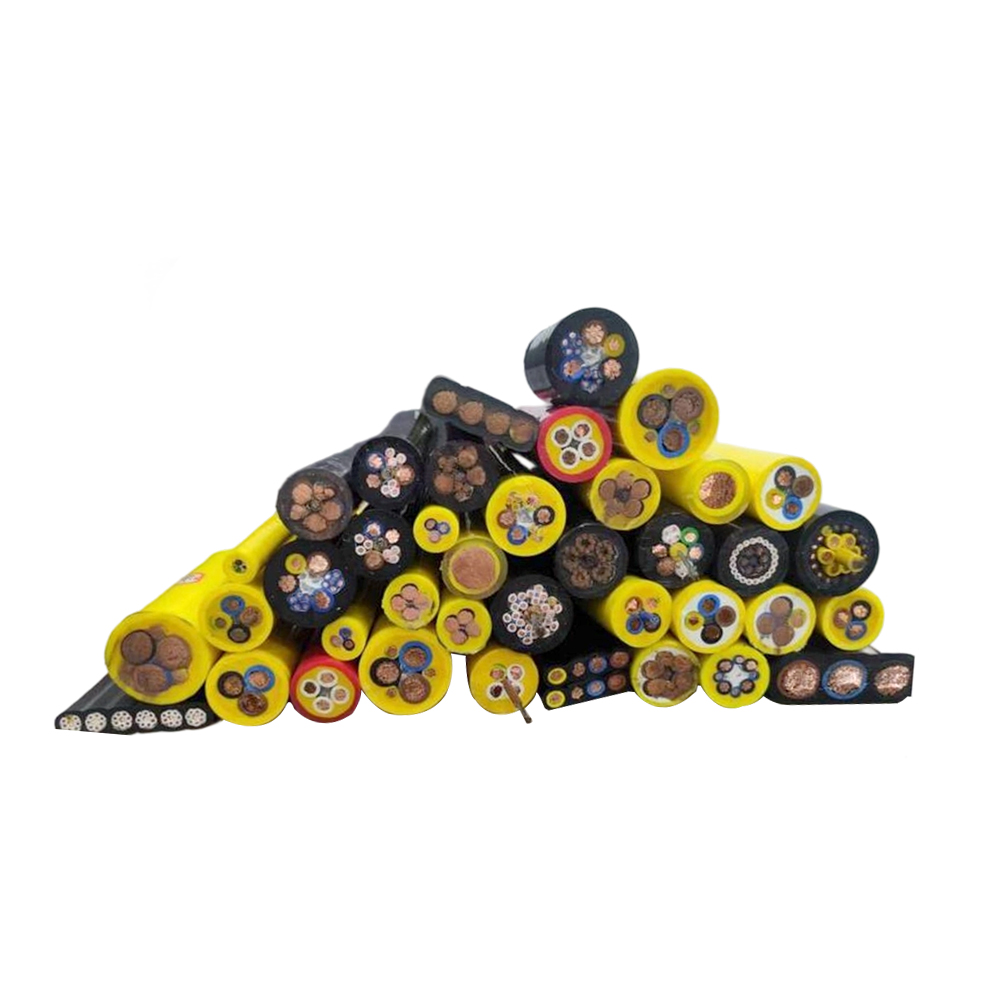

Configurații ale conductorilor de putere în proiectarea cablurilor compozite

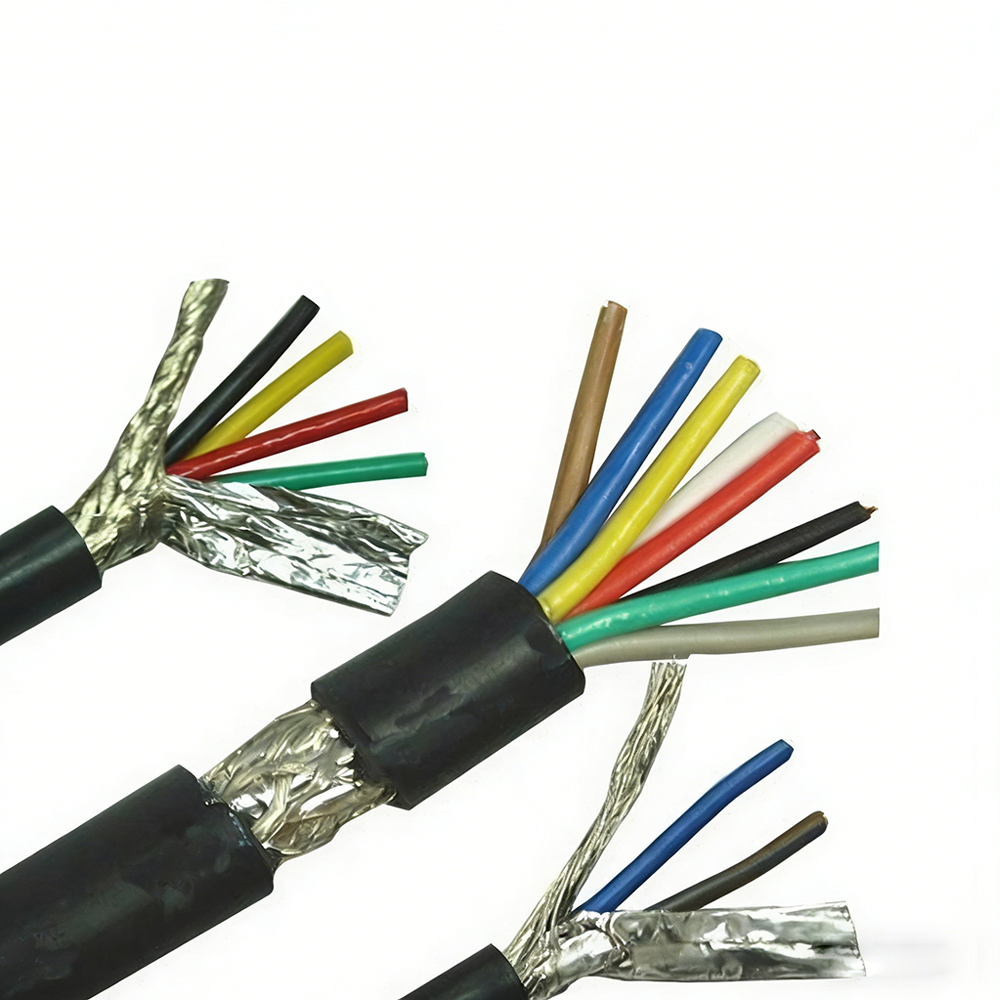

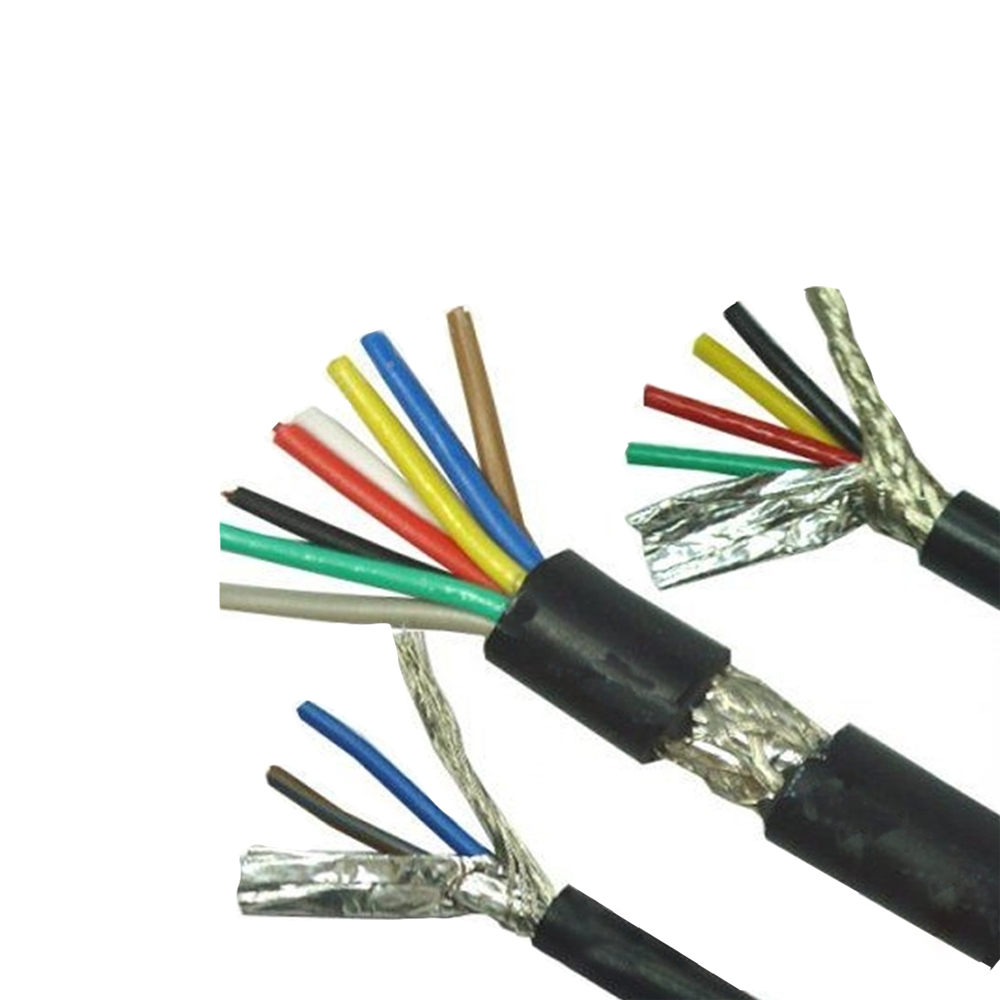

Portiunea electrica a a cablu fibră optică compozită servește două funcții distincte, în funcție de aplicație: poate transporta putere operațională pentru echipamentele de la distanță, cum ar fi camere, senzori sau noduri de comunicații mici, sau poate servi ca mijloc de protecție la pământ și de semnalizare în cadrul infrastructurii de utilități energetice. Aceste două cazuri de utilizare necesită specificații ale conductoarelor foarte diferite, iar selectarea unei configurații greșite duce fie la supraproiectare a cablurilor care risipă costuri, fie la subevaluarea conductoarelor care creează pericole pentru siguranță.
Pentru aplicațiile de joasă tensiune (de obicei 48V DC sau 24V DC în sistemele de automatizare și supraveghere industriale), conductoarele de cupru cu perechi răsucite sau paralele cu secțiuni transversale între 0,5 mm² și 2,5 mm² sunt comune. În variantele de utilitate OPGW (Optical Ground Wire) sau OPPC (Optical Phase Conductor), elementele metalice sunt structurale și electrice simultan, folosind adesea fire din oțel placat cu aluminiu (ACS) sau aliaje de aluminiu dispuse în straturi concentrice. Rezistența DC și capacitatea curentului de scurtcircuit a acestor conductori trebuie calculate și verificate în raport cu cerințele de coordonare a protecției rețelei - o abordare pur mecanică a selecției cablurilor este insuficientă în aceste instalații.
| Tip aplicație | Material conductor tipic | Interval de secțiune transversală | Funcția primară |
|---|---|---|---|
| Automatizare industrială / Supraveghere | Cupru gol sau cositorit | 0,5 – 2,5 mm² | Alimentare de joasă tensiune |
| Rețea de utilități / OPGW | Oțel placat cu aluminiu (ACS) | Variază în funcție de curentul nominal | Calea curentului de defect al firului de împământare |
| Sisteme feroviare/de tranzit | Cupru sau aliaj de cupru | 1,5 – 6 mm² | Legătura de date cu putere de semnalizare |
| Clădire inteligentă / Curent slab | Cupru cositorit | 0,75 – 1,5 mm² | PoE / semnal de control |
Selectarea materialului jachetei și impactul acesteia asupra duratei de viață
Mantaua exterioară a unui cablu compozit cu fibră optică este prima linie de apărare împotriva degradării mediului, totuși este adesea tratată ca o idee ulterioară în achiziții. Materialele dominante ale jachetei - PE (polietilenă), PVC, LSZH (Low Smoke Zero Halogen) și TPU - au fiecare compromisuri specifice care devin extrem de importante în funcție de mediul de instalare.
Jachete HDPE rămân standardul pentru aplicațiile aeriene de îngropare directă și în aer liber datorită rezistenței remarcabile la umiditate, stabilității UV și rezistenței la substanțele chimice ale solului. Cu toate acestea, HDPE nu funcționează bine în scenariile de incendiu - arde fără a se autostinge. Pentru cablurile direcționate prin coloane de construcție, canale pentru cabluri în interiorul tunelurilor sau instalații industriale închise, jachete LSZH sunt cerute de majoritatea codurilor de incendiu; ele limitează emisia de gaze toxice și densitatea fumului, ceea ce este deosebit de important în spațiile închise unde evacuarea poate fi dificilă.
În aplicațiile dinamice — brațe robotizate, mașini-unelte în mișcare sau sisteme de cabluri cu lanțuri portabile — nici PE, nici PVC nu oferă rezistența la îndoire mecanică repetată necesară. TPU (poliuretan termoplastic) este alegerea potrivită aici, oferind rezistență ridicată la abraziune și reținere a flexibilității chiar și după milioane de cicluri de îndoire. Ca parte a dezvoltării produselor bazate pe cercetare și dezvoltare, Anhui Zhishang Cable Technology Co., Ltd. lucrează cu clienții pentru a specifica materialul jachetei pe baza condițiilor reale de service, mai degrabă decât să utilizeze cea mai ieftină opțiune disponibilă, recunoscând că defecțiunile mantalei sunt una dintre principalele cauze ale înlocuirii premature a cablurilor în domeniu.
Proprietățile cheie ale materialului jachetei dintr-o privire
- HDPE: Cea mai bună rezistență la umiditate și UV; potrivit pentru îngropare în aer liber/directă; nu ignifuge.
- PVC: Cost-eficient cu flexibilitate moderată; rezistență la flacără acceptabilă; eliberează HCl gaz sub ardere.
- LSZH: Emisii toxice scăzute în incendiu; obligatoriu pentru tuneluri, căi ferate și clădiri publice din multe regiuni.
- TPU: Rezistență superioară la abraziune și flexiune; ideal pentru deplasare sau instalații cu lanțuri.
Capcane de instalare care degradează performanța cablului compozit în timp
Chiar și un cablu compozit cu fibră optică bine fabricat poate avea performanțe slabe sau eșua prematur dacă practicile de instalare nu țin cont de caracteristicile fizice și mecanice ale cablului. Una dintre cele mai frecvente greșeli este ignorarea raza minimă de îndoire . Pentru cablurile compozite, această rază nu este o singură valoare, ci o constrângere dublă: fibrele optice și conductorii de cupru pot avea cerințe diferite de rază minimă de îndoire, iar cablul trebuie proiectat și instalat pentru a satisface cea mai restrictivă dintre cele două. Încălcarea razei minime de îndoire a fibrei introduce pierderi de micro și macro îndoire; depasirea limitei conductorului poate cauza oboseala metalelor si cresterea rezistentei in timp.
Tensiunea de tragere în timpul instalării conductei este un alt factor de risc subapreciat. The sarcina de tracțiune maximă admisă (deseori specificate separat pentru instalare și service pe termen lung) nu trebuie depășite. Pentru cablurile cu fibre susținute de un element de rezistență central (de obicei, FRP sau oțel), elementul de rezistență poartă cea mai mare parte a forței de tracțiune - dar dacă cablul este prins sau tras din manta mai degrabă decât terminat corect la capăt, sarcina este transferată fibrelor optice sau conductoarelor de cupru. Aceasta este o eroare deosebit de comună atunci când instalatorii care nu sunt familiarizați cu construcția de cabluri compozite folosesc mânerele de tragere standard concepute pentru cabluri complet electrice.
Gestionarea termică în timpul instalării în medii fierbinți sau în conductele expuse la lumina directă a soarelui este, de asemenea, frecvent ignorată. Căldura accelerează degradarea mantalei și poate provoca dilatare termică diferențială între elementele din fibre și conductorii metalici. Specificarea unui cablu cu o gamă adecvată de temperatură de funcționare - și verificarea faptului că raportul de umplere a conductelor permite o disipare adecvată a căldurii - prelungește considerabil durata de viață. Calitatea îmbinării și a terminației pentru porțiunea optică trebuie, de asemenea, verificată prin testarea OTDR după instalare, nu doar prin inspecție vizuală, deoarece pierderile de conexiune care se află în limite acceptabile în prima zi se pot agrava semnificativ dacă îmbinarea sau conectorul a fost supus unei solicitări mecanice din cauza dirijarii incorecte..
