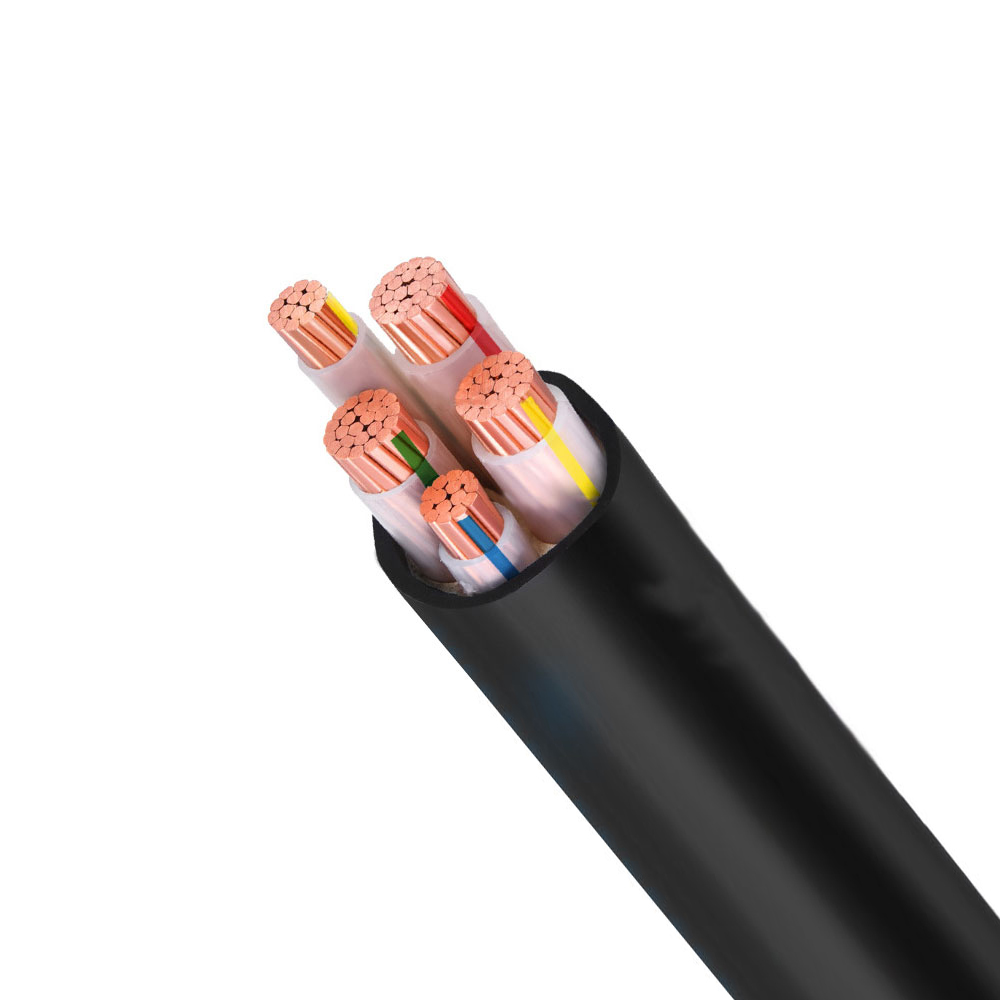

Cum determină clasa de tensiune construcția cablului de alimentare din interior spre exterior

Clasificarea tensiunii este cel mai important parametru de proiectare pentru a cablu de alimentare și conduce deciziile de construcție la fiecare strat - conductor, izolație, ecranare și manta. Cablurile de alimentare sunt împărțite în general în joasă tensiune (BT, până la 1 kV), medie tensiune (MT, 1 kV până la 35 kV) și înaltă tensiune (HV, peste 35 kV). Fiecare treaptă în clasa de tensiune introduce cerințe de construcție care merg dincolo de simpla creștere a grosimii peretelui de izolație.

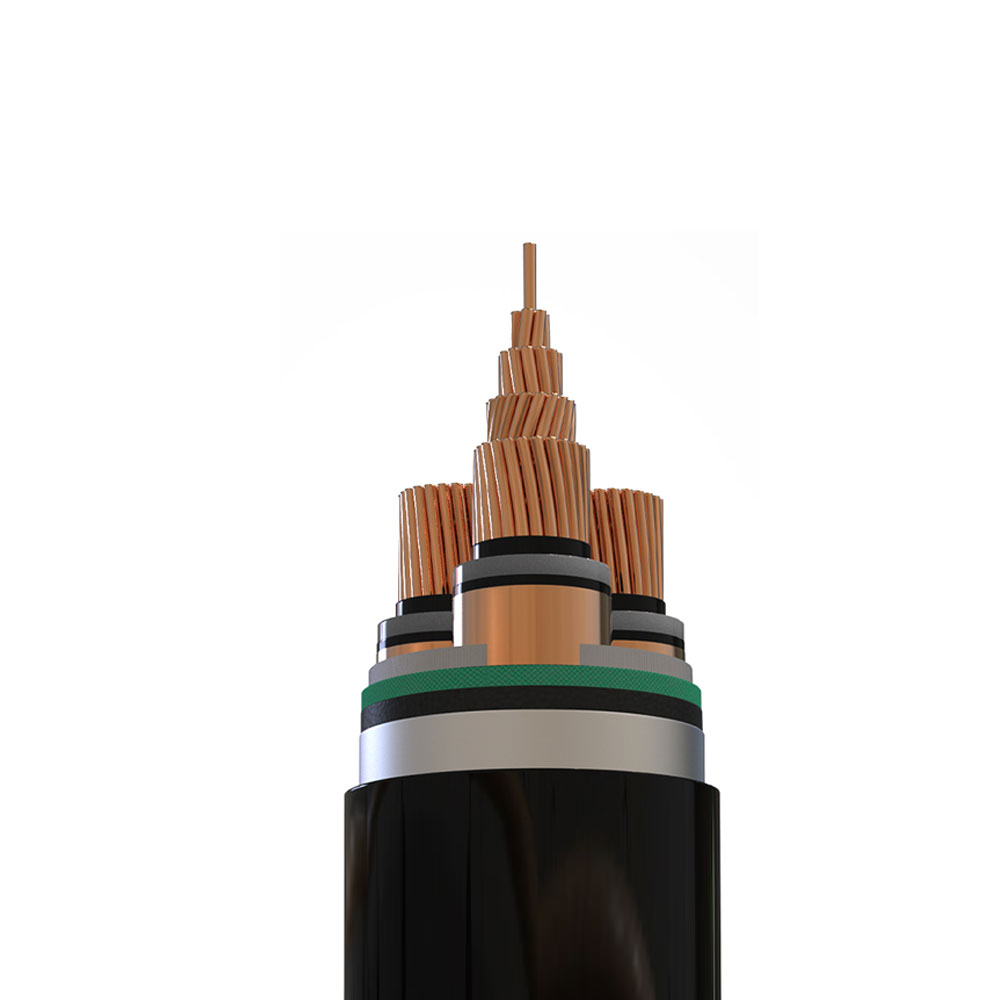

La nivelul de joasă tensiune, funcția de izolație primară este de a preveni contactul cu conductorii sub tensiune și de a rezista la gradienții modesti de câmp electric prezenți. Pereții de izolație din PVC și XLPE de 0,7–1,0 mm sunt suficienți pentru cablurile de 0,6/1 kV. Distribuția câmpului electric la această tensiune este relativ uniformă și nu există nicio cerință pentru straturi de gradare a câmpului. Cablurile de medie tensiune, totuși, funcționează sub intensități ale câmpului electric, în care concentrația câmpului la neregularitățile suprafeței conductorului - marginile firelor, oxidarea suprafeței, proeminențe microscopice - poate iniția descărcarea parțială care erodează izolația în timp. Acesta este motivul pentru care cablurile MT necesită un ecran conductor: un strat de compus semiconductor aplicat direct peste conductor care netezește câmpul electric prezentând o suprafață echipotențială continuă, uniformă izolației. Un ecran de izolație corespunzător pe suprafața exterioară a izolației îndeplinește aceeași funcție la interfața izolație-scut.

Ecranul de izolație din cablurile MT trebuie să fie lipit (nedecoperabil) sau semilegat (decoperabil) în funcție de metoda de terminare. Ecranele care nu se pot dezlipi necesită unelte de tăiere și tehnică atentă la capetele cablurilor pentru a evita tăierea suprafeței de izolație; Ecranele decapabile permit desprinderea curată a stratului semiconductor, dar introduc o interfață definită care trebuie gestionată pentru a preveni pătrunderea umezelii la limita ecran-izolație. La tensiuni mai mari de 15 kV, ecranul metalic de deasupra ecranului de izolație trebuie să transporte întregul curent de încărcare capacitiv al cablului, care devine semnificativ pe porțiuni lungi de cablu - un factor care determină secțiunea transversală a conductorului ecranului independent de orice cerință de curent de defect.

Compararea izolației XLPE și EPR în aplicațiile cablurilor de alimentare de medie tensiune

Pentru medie tensiune cablu de alimentare s, alegerea între polietilenă reticulata (XLPE) și izolația din cauciuc etilen propilenă (EPR) este una dintre cele mai importante decizii privind materialele și se face frecvent doar pe baza prețului - ceea ce duce în mod constant la nepotriviri de performanță în medii solicitante. Fiecare material are un profil de performanță cu adevărat diferit, care se corelează cu condițiile de aplicare specifice.

Cea mai semnificativă diferență practic între cele două materiale este rezistența copacilor de apă. Copacii de apă sunt canale de degradare dendritică care se propagă prin izolație pe bază de polietilenă în prezența umidității și a stresului de câmp electric de curent alternativ. XLPE-ul standard este susceptibil de apariția arborilor de apă pe perioade de funcționare de 10-20 de ani în instalații umede sau îngropate direct. Compușii XLPE (TR-XLPE) cu ignifugare a arborilor cu aditivi care inhibă inițierea arborilor sunt disponibili și utilizați pe scară largă în cablurile de distribuție a utilităților, dar adaugă costuri și necesită producătorului să aprovizioneze și să califice formulări specifice de compuși. EPR, fiind un compus de cauciuc cu structură moleculară fundamentală și caracteristici de permeabilitate la umiditate, este în mod inerent rezistent la arborerea apei fără aditivi suplimentari. Pentru cablurile instalate în îngropare directă, conducte inundate sau aplicații submarine, rezistența la umiditate a EPR îl face alegerea corectă din punct de vedere tehnic, indiferent de costul superior.

Constanta dielectrică mai mică a XLPE îi oferă un avantaj în eficiența transmisiei față de cablurile lungi la tensiune medie și înaltă, deoarece curentul de încărcare capacitiv - care curge chiar și atunci când nu este conectată nicio sarcină - este proporțional cu constanta dielectrică. În sistemele de cabluri în care curentul de încărcare reprezintă o fracțiune semnificativă din ampacitatea termică a cablului (de obicei, cabluri mai lungi de 10–15 km la 33 kV), εr mai mic al XLPE se traduce direct în capacitatea de încărcare utilizabilă.

Selecția armurii pentru cablurile de alimentare: comparație cu sârmă de oțel, bandă de oțel și sârmă de aluminiu

Protecția mecanică prin blindaj este necesară ori de câte ori un cablu de alimentare trebuie să reziste la solicitări de instalare - tensiune de tragere, compresie de la rambleu, impact de la mașinile de excavare sau presiunea cablurilor care se sprijină pe structurile de susținere pe distanțe lungi. Alegerea tipului de armătură afectează nu numai performanța mecanică, ci și comportamentul electric AC al cablului, greutatea și rezistența la coroziune în moduri care sunt adesea trecute cu vederea în etapa de specificație.

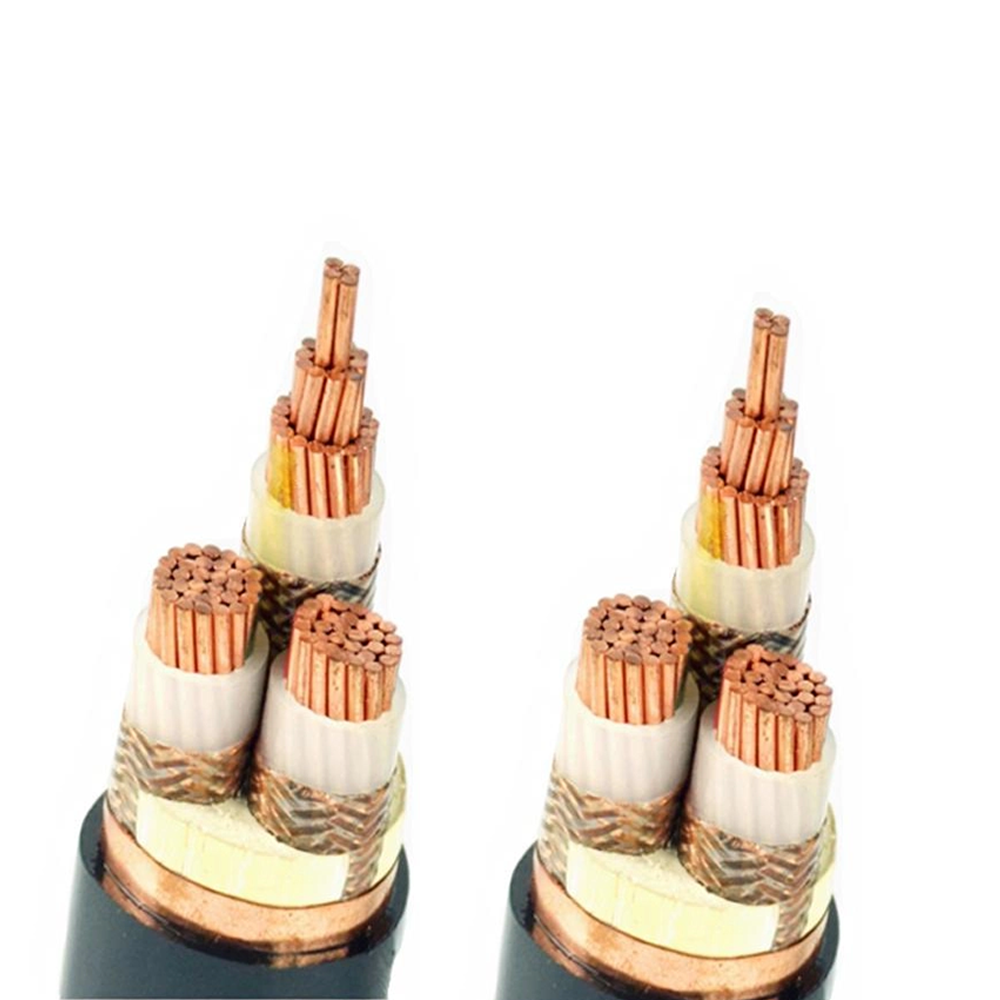

Armura din sârmă de oțel (SWA)

Armura din sârmă de oțel constă din fire individuale galvanizate sau din oțel inoxidabil aplicate elicoidal peste un strat de așternut de sub mantaua exterioară. SWA oferă cea mai mare rezistență la tracțiune a oricărui tip de armătură, făcându-l alegerea corectă pentru cablurile supuse unor forțe de tracțiune axiale semnificative în timpul instalării - cum ar fi cablurile trase prin conducte pe distanțe lungi sau cablurile submarine supuse tensiunii de instalare. Numărul și diametrul firelor sunt selectate pentru a obține o sarcină de rupere țintă; pentru cablurile de putere mari, sunt realizabile sarcini de rupere SWA de 50–200 kN. Cu toate acestea, armura de sârmă de oțel pe cablurile de alimentare cu un singur nucleu creează un mecanism semnificativ de pierdere magnetică: armura formează un circuit magnetic închis în jurul conductorului purtător de curent, iar curenții induși în firele armurii generează căldură. În cablurile cu un singur conductor, pierderile SWA pot ajunge la 30–50% din pierderile conductorului, reducând sever ampacitatea efectivă. Din acest motiv, cablurile de curent alternativ cu un singur conductor peste o secțiune transversală a conductorului de aproximativ 70 mm² ar trebui să utilizeze armătură de sârmă de aluminiu (AWA) în loc de oțel.

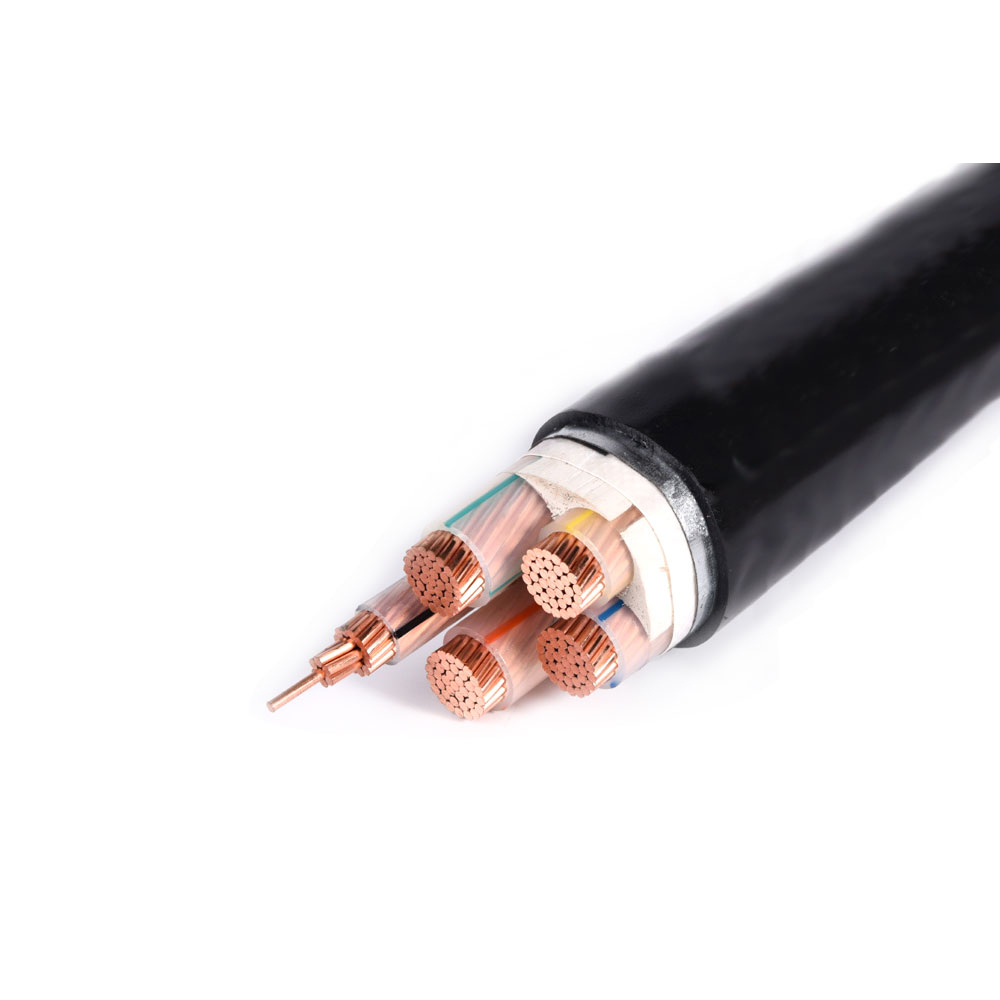

Armura cu bandă de oțel (STA)

Armura cu bandă de oțel folosește două benzi de oțel suprapuse aplicate în direcții opuse pentru a oferi rezistență la compresiune radială și protecție împotriva forțelor de strivire. STA este mai ușor decât SWA și mai economic, dar oferă o rezistență minimă la tracțiune - nu este evaluat pentru instalarea prin tragere și se va desprinde sub sarcină axială. STA este potrivit pentru cablurile îngropate direct în teren stabil, unde protecția mecanică împotriva impactului accidental și a atacului rozătoarelor este preocuparea principală, dar unde nu este anticipată o tensiune semnificativă de tragere. Construcția bandă pe bandă oferă, de asemenea, o acoperire mai puțin uniformă decât armura de sârmă, lăsând spații elicoidale între straturile de bandă unde forța de impact concentrată poate pătrunde.

Armura din sârmă de aluminiu (AWA)

Armura din sârmă de aluminiu este echivalentă mecanic cu SWA în ceea ce privește performanța la tracțiune (cu diametre puțin mai mari de sârmă pentru a compensa rezistența la tracțiune mai mică a aluminiului), dar elimină problema pierderii magnetice în cablurile de curent alternativ cu un singur conductor. Deoarece aluminiul este nemagnetic, AWA nu formează un circuit magnetic în jurul conductorului și nu generează pierderi de curent induse semnificative. AWA este, de asemenea, semnificativ mai ușor decât SWA - densitatea aluminiului este de aproximativ o treime din cea a oțelului - ceea ce reduce greutatea instalării și efortul de tragere a cablurilor în instalațiile mari. Compartimentul este rezistența la coroziune în medii de sol agresive din punct de vedere chimic: armura de aluminiu necesită așternut robust și protecție de supraînveliș în soluri acide sau zone cu activitate electrochimică, unde coroziunea galvanică între armura de aluminiu și orice structuri de oțel care intră în contact poate provoca degradarea accelerată a blindajului.

Evaluarea curentului de scurtcircuit: ce înseamnă și cum este calculat pentru cablurile de alimentare

Fiecare cablu de alimentare are două valori nominale de curent distincte care trebuie să fie ambele satisfăcute în orice instalație: curentul nominal continuu (ampacitatea) pentru funcționarea normală și curentul nominal de scurtcircuit pentru condițiile de defecțiune. Valoarea de scurtcircuit este adesea absentă din procesele simplificate de selecție a cablurilor, dar un cablu care nu poate supraviețui curentului de defect potențial la punctul său de instalare poate arde și poate provoca incendiu, deteriorarea echipamentului și pericol pentru personal în cadrul primului eveniment de defecțiune.

Valoarea curentului de scurtcircuit este calculată pe baza ipotezei de încălzire adiabatică: pe durata scurtă a defecțiunii (de obicei, cu 0,1 până la 3 secunde înainte ca dispozitivele de protecție să îndepărteze defecțiunea), în esență toată energia defectului încălzește conductorul, deoarece nu există timp suficient pentru transferul semnificativ de căldură către izolație sau mediul înconjurător. Ecuația de creștere adiabatică a temperaturii raportează curentul admisibil de scurtcircuit (I), secțiunea transversală a conductorului (S), durata defecțiunii (t) și constantele materiale ale conductorului:

Temperatura maximă admisă a conductorului în timpul unei defecțiuni este limitată de materialul de izolație: XLPE și EPR permit o temperatură maximă a conductorului de scurtcircuit de 250°C (de la o temperatură de pornire la funcționare continuă maximă de 90°C), în timp ce cablurile izolate cu PVC sunt limitate la 160°C sau 140°C în funcție de secțiunea conductorului. Aceste limite există deoarece depășirea lor provoacă daune ireversibile ale izolației - topire, carbonizare sau pierdere a integrității mecanice - chiar dacă conductorul însuși supraviețuiește. Standardele IEC 60364-5-54 și IEC 60949 oferă constantele specifice pentru conductoarele de cupru și aluminiu cu diferite sisteme de izolație.

Un aspect critic și în mod obișnuit trecut cu vederea al ratingului de scurtcircuit este că acesta trebuie verificat în raport cu curentul de defect maxim posibil la punctul de instalare al cablului, nu la punctul de alimentare. Curentul de defect posibil scade cu distanța de la sursă datorită impedanței cablurilor și transformatoarelor care intervin. Un cablu la 200 de metri de un transformator va vedea un curent de defect mai mic decât un cablu la bornele transformatorului, permițând unei secțiuni transversale mai mici să îndeplinească cerința de scurtcircuit în locația mai îndepărtată. Efectuarea acestui calcul la fiecare segment de cablu, mai degrabă decât aplicarea unei singure valori conservatoare în întregul sistem, poate reduce semnificativ cerințele privind secțiunea transversală a conductorului și costul total de instalare.

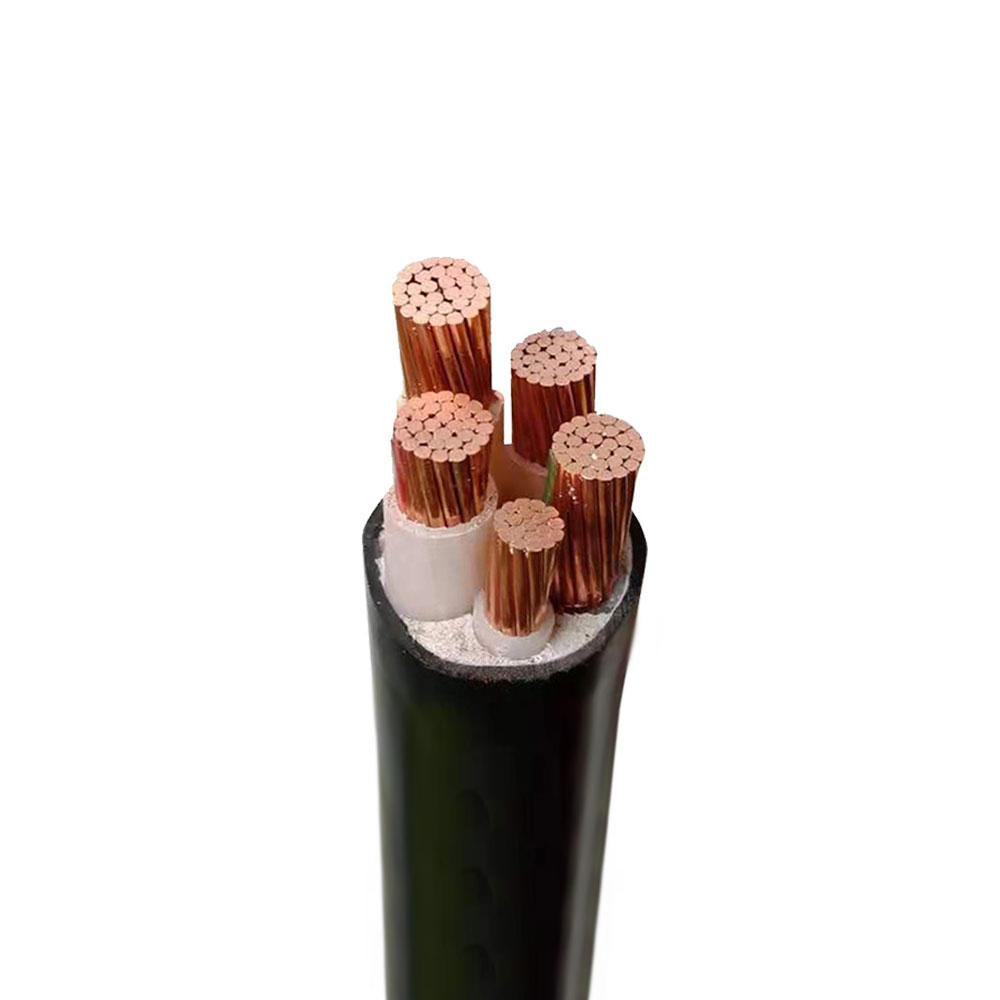

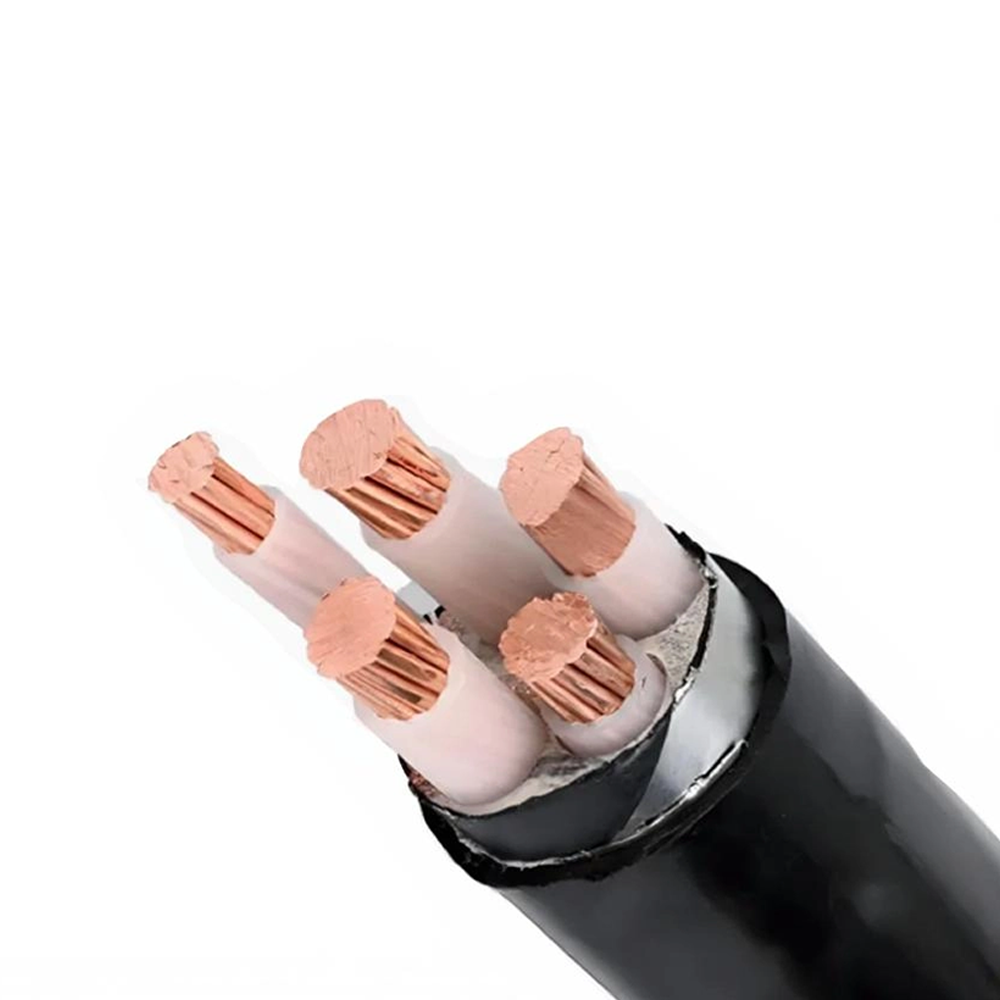

Cabluri de alimentare ignifuge fără halogeni: unde sunt necesare și ce testează standardele de fapt

Specificațiile cablurilor fără halogen ignifuge (HFFR) sau fără halogen fără halogen (LSHF/LS0H) au devenit din ce în ce mai frecvente în proiectele de construcții și infrastructură, dar specificația este adesea aplicată fără a înțelege pe deplin ce măsoară testele din spatele desemnării - și ce nu măsoară.

Cablurile standard izolate cu PVC, atunci când sunt arse, eliberează acid clorhidric (HCl) gazos, deoarece clorul din compusul PVC reacţionează cu produsele de ardere. HCI este coroziv, dăunând echipamentelor electronice chiar și la concentrații mult sub cele toxice pentru oameni. În spații închise - tuneluri, nave, centre de date, sisteme de transport subteran - HCl eliberat de cablurile care arde poate distruge sistemele electronice din spațiul și poate face mediul coroziv luni de zile după un incendiu. Compușii HFFR înlocuiesc PVC-ul cu materiale pe bază de poliolefine care conțin umpluturi ignifuge cu hidroxid metalic (de obicei trihidrat de aluminiu sau hidroxid de magneziu), care eliberează vapori de apă atunci când sunt încălzite și răcesc zona de ardere fără a produce gaze acide.

Standardele cheie care guvernează performanța cablului HFFR includ:

• IEC 60332-1 (Răspândirea flăcării cu un singur cablu): Testează dacă un singur cablu se stinge atunci când o flacără definită este aplicată timp de 60 de secunde. Acesta este un prag minim pe care îl pot trece practic toate cablurile cu orice conținut ignifug. Trecerea acestui test nu indică performanță într-o instalație reală cu cabluri grupate.
• IEC 60332-3 (Răspândirea flăcării prin cablu grupat – categoriile A, B, C, D): Testează un mănunchi de cabluri instalat pe o tavă de scară sub o flacără definită timp de 20 de minute. Categoria A reprezintă cel mai mare volum de cablu instalat (7 litri pe metru) și este cea mai solicitantă. Trecerea categoriei A IEC 60332-3 este un indicator semnificativ al performanței de propagare a flăcării în instalațiile reale ale jgheaburilor de cablu.
• IEC 60754-1 și -2 (conținut de halogen): Testează emisia de gaz acid și pH-ul gazelor de ardere. Un cablu care respectă IEC 60754-2 are un pH peste 4,3 și o conductivitate sub 10 μS/mm în testul de ardere, confirmând un conținut scăzut de halogen. Acesta este testul care distinge HFFR de cablurile standard PVC ignifuge.
• IEC 61034 (densitatea fumului): Măsoară transmisia luminii prin fum de la o probă de cablu care arde într-o cameră de testare de 3 m × 3 m × 3 m. O transmisie de minim 60% este pragul pentru desemnarea cu emisii reduse de fum, relevant pentru vizibilitatea de evacuare în incendiile de clădiri.

O nuanță importantă este că „ignifuge” și „fără halogen” sunt proprietăți independente care pot fi sau nu combinate într-un anumit cablu. Un cablu poate fi fără halogeni fără a fi deosebit de ignifug (poliolefină pură, fără umpluturi ignifuge), sau ignifug fără a fi fără halogeni (standard FR-PVC). Specificarea LSHF sau HFFR necesită ambele proprietăți simultan, iar documentul de achiziție ar trebui să facă referire la standardele de testare IEC specifice care trebuie trecute, mai degrabă decât să se bazeze doar pe etichetare, deoarece acești termeni nu sunt definiți uniform pe toate piețele.

Design personalizat de cablu de alimentare: traducerea cerințelor aplicației în specificații de construcție

Achiziția personalizată a cablurilor de alimentare începe cu o definiție a cerințelor care depășește cu mult specificarea tensiunii nominale și a secțiunii transversale a conductorului. Un cablu de alimentare personalizat specificat corespunzător acoperă șase grupuri de parametri interdependenți, fiecare dintre acestea constrângând spațiul de proiectare disponibil producătorului:

• Parametri electrici: Tensiunea sistemului (U0/U), curentul continuu maxim la condiția de instalare prevăzută (nu ampacitatea aerului liber), curentul de scurtcircuit potențial și timpul de eliminare a defecțiunilor și orice constrângeri de calitate a energiei, cum ar fi conținutul de armonici care afectează dimensionarea neutrului.
• Conditii mecanice de instalare: Metoda de instalare (îngropare directă, conductă, suport de cabluri, antenă, submarin), tensiunea de tragere în timpul instalării, raza minimă de îndoire, dacă cablul va experimenta o mișcare continuă după instalare și orice constrângeri de greutate sau diametru impuse de ratele de umplere a conductelor sau limitele de sarcină ale jgheabului de cablu.
• Expunerea la mediu: Intervalul de temperatură ambientală, umiditatea și expunerea la apă, durata și intensitatea expunerii la UV, contactul chimic (enumerați substanțele specifice), rezistivitatea solului pentru cablurile îngropate (care afectează atât cerințele de ampacitate, cât și de protecție la coroziune) și dacă este necesară protecția împotriva rozătoarelor.
• Cerințe de performanță la foc: Fie că instalația necesită limitarea răspândirii flăcării (categoria IEC 60332), integritatea circuitului sub foc (IEC 60331 - pentru cablurile care trebuie să continue să funcționeze în timpul unui incendiu, cum ar fi alimentarea cu energie de urgență), limitarea gazelor acide (IEC 60754) sau limitarea densității fumului (IEC 61034).
• Cerințe de reglementare și certificare: Ce standarde naționale sau regionale trebuie să îndeplinească cablul (IEC, BS, UL, CSA, GB/T) și dacă este necesară certificarea unei terțe părți de la o casă de testare recunoscută pentru construcția specifică comandată, mai degrabă decât pentru un cablu de referință similar.
• Durata de viață așteptată: Durata de viață de proiectare de 20, 30 sau 40 de ani afectează selecția materialului de izolație (rata de îmbătrânire termică XLPE versus EPR) și nivelul de testare a îmbătrânirii accelerate necesare pentru validarea designului. Cablurile pentru aplicații de infrastructură sunt adesea specificate la o durată de viață de 40 de ani, ceea ce necesită date de pedigree ale materialului izolator care demonstrează stabilitatea termică pe termen lung.

Când toate cele șase grupuri de parametri sunt definite, producătorul poate dezvolta o construcție care să satisfacă fiecare constrângere, fără a supra-inginerească niciun element individual. Supraspecificarea într-un domeniu, în timp ce subspecificarea în alta este o eroare comună în achiziționarea de cabluri personalizate: un cumpărător care specifică blindaj pentru rezistența maximă la tracțiune, dar omite mediul de expunere chimică poate primi un cablu blindat din oțel care se corodează în termen de trei ani într-un sol industrial acid, în ciuda îndeplinirii tuturor specificațiilor declarate.

Metode de legare a ecranului în cablurile de alimentare de medie tensiune și efectul lor asupra pierderilor și siguranței

Ecranul metalic sau învelișul unui cablu de alimentare de medie tensiune servește două scopuri: oferă o cale de întoarcere pentru curentul de încărcare capacitiv și curentul de defect și limitează câmpul electric din afara cablului la aproape zero, protejând personalul și echipamentele adiacente. Modul în care ecranul este lipit la terminațiile și îmbinările cablurilor - metoda de lipire a ecranului - are un efect major și adesea subestimat asupra generării de căldură a sistemului de cabluri, a intensității și a siguranței personalului.

Într-un sistem legat într-un singur punct, ecranul cablului este conectat la pământ doar la un capăt, lăsând capătul opus plutind (sau conectat la pământ printr-un dispozitiv de protecție la supratensiune). Acest lucru previne curgerea curentilor circulanti prin ecran - sursa primara a pierderilor ecranului in sistemele solid legate - si poate creste ampacitatea cablului cu 10-30% in comparatie cu lipirea solida, deoarece pierderile I²R din ecran sunt eliminate. Compartimentul este că tensiunea se acumulează de-a lungul ecranului de la capătul împământat până la capătul dezgropat sub sarcină normală. Această „tensiune indusă de manta” crește odată cu lungimea cablului, curentul de sarcină și distanța dintre faze și trebuie calculată pentru a verifica că rămâne în limitele de siguranță pentru personalul care ar putea contacta capătul ecranului dezgropat în timpul funcționării sub tensiune. Pentru sistemele cu cablu lung, tensiunea indusă la capătul deschis poate atinge sute de volți la sarcină maximă, necesitând gestionarea atentă a accesibilității la capătul ecranului și utilizarea limitatoarelor de supratensiune pentru a preveni supratensiunea în timpul comutării tranzitorii sau a condițiilor de defecțiune.

Legătura încrucișată este utilizată în sistemele de cabluri lungi împărțite în trei secțiuni minore aproximativ egale. Ecranele celor trei faze ale cablului sunt transpuse la fiecare îmbinare a secțiunii minore - faza A ecranul se conectează la faza B și faza, faza B la faza C, faza C la faza A - astfel încât pe trei secțiuni minore, fiecare ecran vede o treime dintr-o contribuție de tensiune secvență pozitivă de la fiecare fază. Dacă secțiunile sunt egale în lungime, tensiunile induse în cele trei segmente de ecran se anulează aproape complet, rezultând un curent de ecran în circulație aproape de zero și o tensiune indusă aproape de zero la capetele secțiunii principale. Legătura încrucișată combină avantajul de pierdere redusă al legăturii într-un singur punct cu avantajul de tensiune de stație scăzută al legăturii solide, făcând-o metoda preferată pentru circuitele de cablu mai lungi de aproximativ 500 de metri la 11 kV și mai sus. Este nevoie de o complexitate mai mare de instalare — șase conexiuni de ecran la fiecare îmbinare, mai degrabă decât una — și o egalizare atentă a lungimii secțiunii în timpul proiectării.
