Categorii ignifuge și ce înseamnă de fapt clasificările în practică

Cablu de control ignifug Nu reprezintă o singură categorie de produse – ele acoperă un sistem de clasificare pe niveluri definit de IEC 60332 și echivalentul său chinez GB/T 18380, fiecare nivel reflectând un nivel semnificativ diferit de performanță de izolare a incendiilor. Nivelurile cele mai frecvent specificate sunt IEC 60332-1 (test cu flacără verticală cu un singur cablu), IEC 60332-3 (test de propagare verticală a flăcării prin cablu) și categoriile mai exigente IEC 60332-3-22 până la 60332-3-25, care diferă în ceea ce privește volumul total al materialului de testare a cablului ars. Înțelegerea acestor distincții contează, deoarece un cablu care trece testul cu un singur cablu poate permite totuși propagarea unui incendiu atunci când este instalat în canale dense de cabluri alături de zeci de alte cabluri - exact condiția întâlnită în sălile de control industriale, clădirile de comutație și traseele de cabluri ale instalațiilor de procesare.

Testul de pachete IEC 60332-3 simulează densitatea reală de instalare prin arderea unei scări verticale de cabluri de 3,5 metri cu un volum total nemetalic definit pe metru de tavă. Categoria A (cea mai strictă) permite un volum de cablu nemetalic de până la 7 litri pe metru de tavă, în timp ce Categoria C permite până la 1,5 litri pe metru — cu cât este mai mic volumul permis, cu atât este mai ușor de trecut, deoarece există mai puțin material combustibil pentru a susține flacăra. Specificarea unui cablu de Categoria C pentru un suport de cabluri dens populat, unde densitatea reală de instalare corespunde condițiilor de Categoria A, este o greșeală de calcul obișnuită și periculoasă. Inginerii care selectează cabluri de comandă ignifuge pentru instalațiile cu tăvi trebuie să calculeze volumul nemetalic real pe metru de umplere a cablului intenționat și să îl potrivească cu categoria de testare corespunzătoare, nu să specifice pur și simplu „ignifug” ca o cerință generică.

Dincolo de propagarea flăcării, variantele LSZH (Low Smoke Zero Halogen) și LSHF (Low Smoke Halogen Free) introduc dimensiuni suplimentare de performanță care sunt din ce în ce mai solicitate în instalațiile închise. Cablurile standard ignifuge izolate cu PVC eliberează clorură de hidrogen gazoasă și fum negru dens atunci când ard - HCl este coroziv pentru echipamentele electronice și toxic pentru personal, iar fumul greu împiedică evacuarea. Formulările LSZH elimină retardanții de flacără pe bază de halogen în favoarea sistemelor pe bază de minerale (de obicei trihidrat de aluminiu sau hidroxid de magneziu), care eliberează vapori de apă mai degrabă decât gaze acide la ardere. Zhishang Cable produce atât variante pe bază de PVC, cât și LSZH cablu de control ignifug s, cu selecția materialelor potrivită cerințelor specifice de mediu și reglementări ale fiecărui proiect.

Cum afectează aditivii ignifugă proprietățile electrice și mecanice ale cablurilor

Obținerea rezistenței la flacără în izolația cablurilor și compușii de înveliș nu este neutră din punct de vedere chimic - aditivii care suprimă arderea interacționează cu matricea polimerică în moduri care afectează proprietățile dielectrice, flexibilitatea și comportamentul de îmbătrânire pe termen lung. Acest compromis este deosebit de important în aplicațiile cu cabluri de control, unde rezistența izolației, capacitatea dintre conductori și integritatea semnalului în configurațiile cu mai multe nuclee sunt cerințe funcționale care nu pot fi compromise doar în căutarea performanței la foc.

În compușii ignifugă halogenați (pe bază de PVC), trioxidul de antimoniu este utilizat în mod obișnuit ca sinergist ignifug alături de clorul deja prezent în PVC. Deși este eficientă la suprimarea aprinderii, încărcarea ridicată cu trioxid de antimoniu crește permisivitatea izolației și reduce rezistivitatea volumului, ceea ce poate crește cuplarea capacitivă între conductorii adiacenți în cablurile de control cu ​​mai multe fire. Pentru circuitele de control care transportă semnale analogice de nivel scăzut sau comunicații seriale de mare viteză, această capacitate ridicată pe unitate de lungime crește atenuarea semnalului și limitează lungimea utilizabilă a cablului. Specificarea grosimii peretelui de izolație și a formulării compusului ținând cont de frecvența reală a semnalului - nu doar de clasa de flacără - este necesară pentru a evita acest rezultat.

Compușii LSZH bazați pe sisteme de umplere minerală prezintă un set diferit de compromisuri. Trihidratul de aluminiu (ATH) trebuie încărcat la concentrații foarte mari (de obicei 50-65% din greutatea compusului polimeric) pentru a obține o ignifugare semnificativă prin descompunerea sa endotermă. La aceste niveluri de încărcare, compusul devine mai rigid și mai fragil decât polimerii neumpluți, ceea ce reduce flexibilitatea și performanța la temperatură rece. Producătorii abordează acest lucru prin polimeri de bază elastomerici (EVA, EBA sau TPE) și particule de umplutură tratate la suprafață care îmbunătățesc dispersia și reduc penalizarea rigidității. Rezultatul este un compus care poate atinge atât performanța la flacără IEC 60332-3, cât și conformitatea cu IEC 60811 la îndoire la rece – dar numai dacă formula este concepută special pentru acest echilibru, mai degrabă decât asamblată din componente de bază. Anhui Zhishang Cable Technology Co., Ltd. validează performanța compusului atât prin testare la flacără, cât și prin teste mecanice, mai degrabă decât să se bazeze doar pe certificările furnizorilor de materiale, asigurându-se că cablul finit îndeplinește simultan toți parametrii specificați.

Configurații de ecranare în cablurile de control ignifugate și implicațiile lor de performanță EMI

Cablurile de control din mediile industriale funcționează alături de unități de frecvență variabilă, echipamente de comutare de curent înalt și cabluri de alimentare - toate generând interferențe electromagnetice care pot deteriora semnalele de control de nivel scăzut dacă ecranarea este inadecvată. În cablurile de control ignifuge, ecranarea trebuie proiectată nu numai pentru performanța electrică, ci și pentru compatibilitatea cu construcția ignifugă din jurul acesteia: firul de scurgere a ecranului, benzile de legătură și orice elemente metalice interacționează cu comportamentul general la foc al cablului și nu trebuie să creeze punți termice sau puncte de aprindere localizate care subminează performanța cablului.

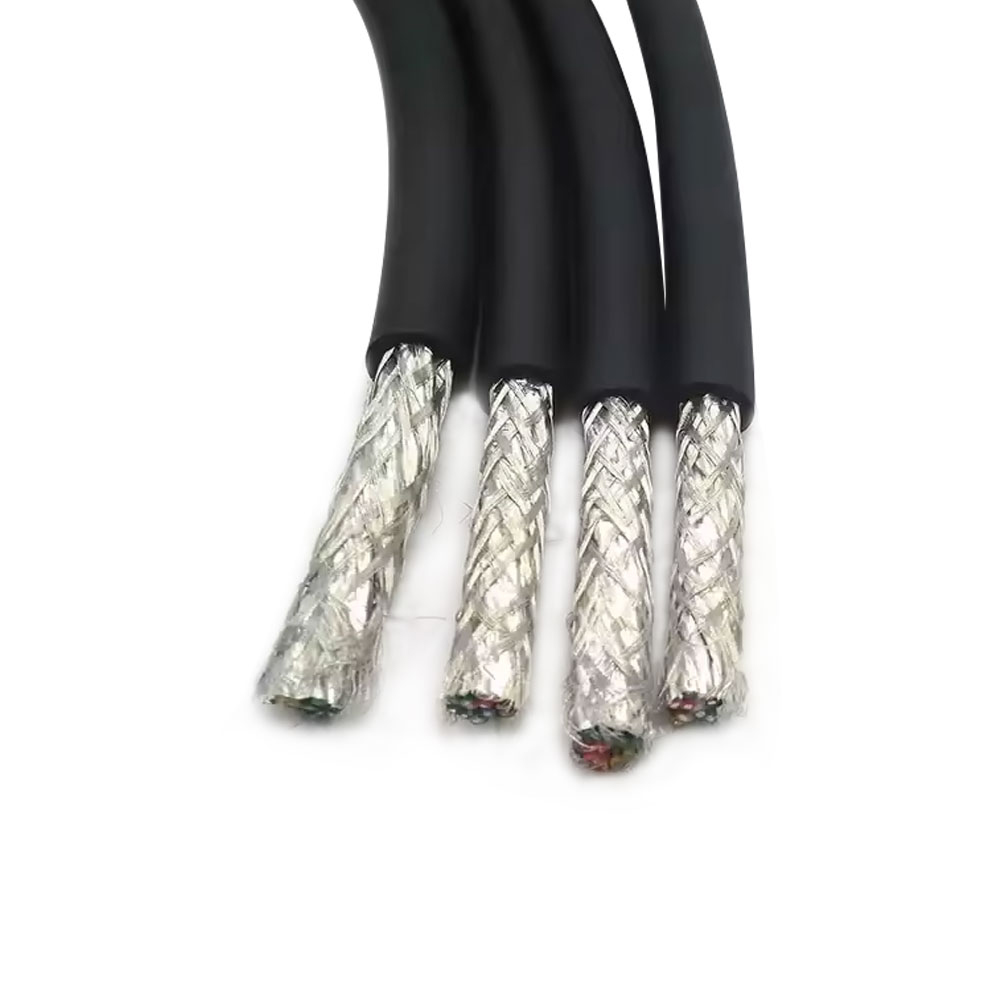

Cele două construcții de ecranare dominante în cablurile de comandă ignifuge sunt ecranele generale din folie de aluminiu-poliester (Al/PET) cu un fir de scurgere și scuturi globale sau individuale din cupru cositorit. Ecranele din folie oferă o acoperire optică de aproape 100% și sunt eficiente împotriva interferențelor de înaltă frecvență cuplate capacitiv, dar rigiditatea lor mecanică le face vulnerabile la ruperea îmbinării suprapunerii scutului în timpul îndoirii repetate sau a tragerii de instalare. Ecranele împletite au o acoperire optică mai mică (de obicei 85–95%), dar oferă o robustețe mecanică mult superioară și o rezistență mai mică a scutului, ceea ce îmbunătățește performanța împotriva interferențelor de joasă frecvență cuplate inductiv. Pentru cablurile instalate pe trasee fixe în sălile aparatelor de distribuție sau dulapuri DCS, construcția cu folie plus drenaj este în general adecvată; pentru cablurile trecute prin conducte sau supuse mișcării în timpul întreținerii, sunt de preferat ecranele împletite.

Cablurile de control multinucleu utilizate pentru transmisia semnalului analogic (bucle de 4–20 mA, circuite de termocuplu, conexiuni RTD) necesită adesea ecranare pereche individuală în plus față de un ecran general. Ecranele perechilor individuale previn diafonia între circuite între perechile de semnale din cadrul aceluiași cablu - o preocupare semnificativă atunci când semnalele de nivel înalt (cum ar fi I/O digitală 24V) și semnalele analogice de nivel scăzut (ieșiri de termocuplu cu interval de milivolti) împart un cablu comun. Firul de scurgere pentru fiecare ecran individual trebuie conectat la pământ doar la un capăt pentru a preveni buclele de curent ale scutului, care ar reintroduce zgomotul de joasă frecvență pe care ecranul a fost destinat să îl blocheze. Această disciplină de împământare este la fel de importantă ca și materialul de ecranare în sine și trebuie specificată clar în documentația de instalare și terminare a cablurilor.

Configurații comune de ecranare și aplicații tipice

• Sârmă generală de scurgere din folie de Al/PET: Protecție EMI de înaltă frecvență rentabilă; potrivit pentru cabluri de semnal DCS/PLC fixe; vulnerabil la deteriorarea foliei dacă este îndoit în mod repetat.

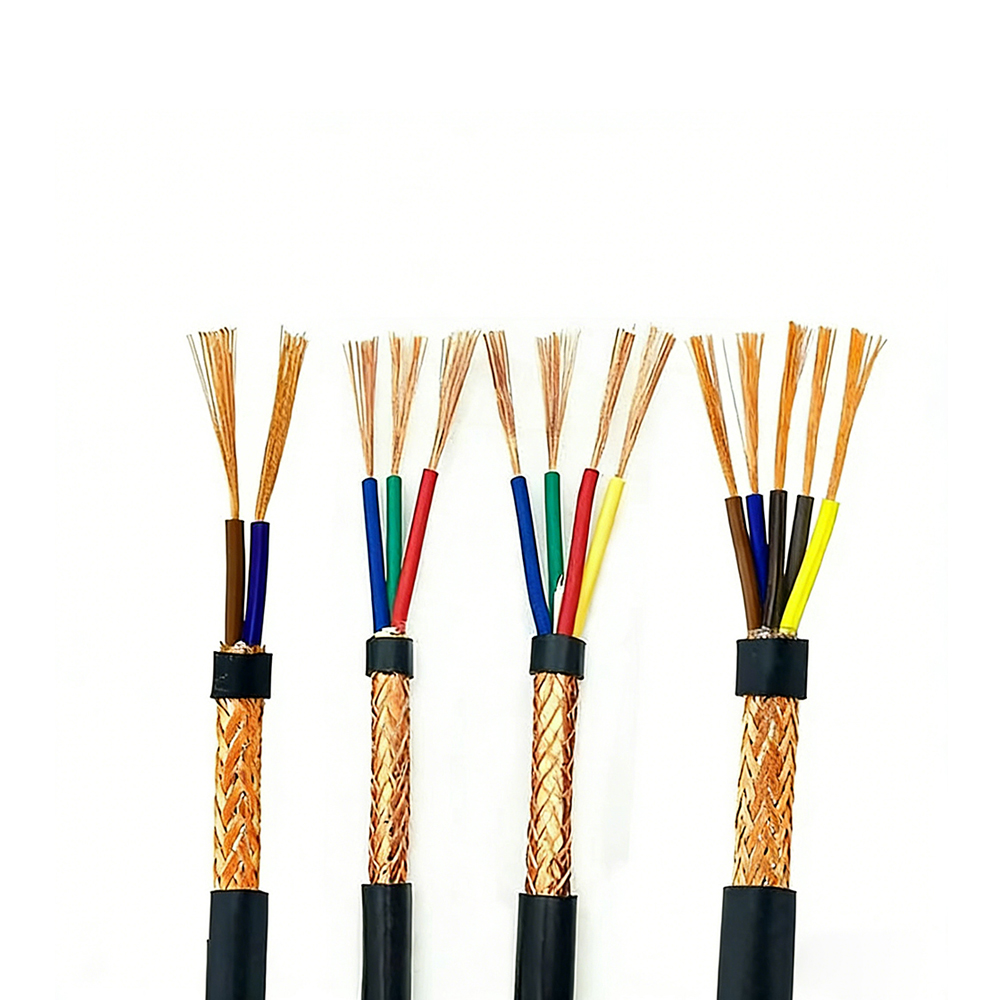

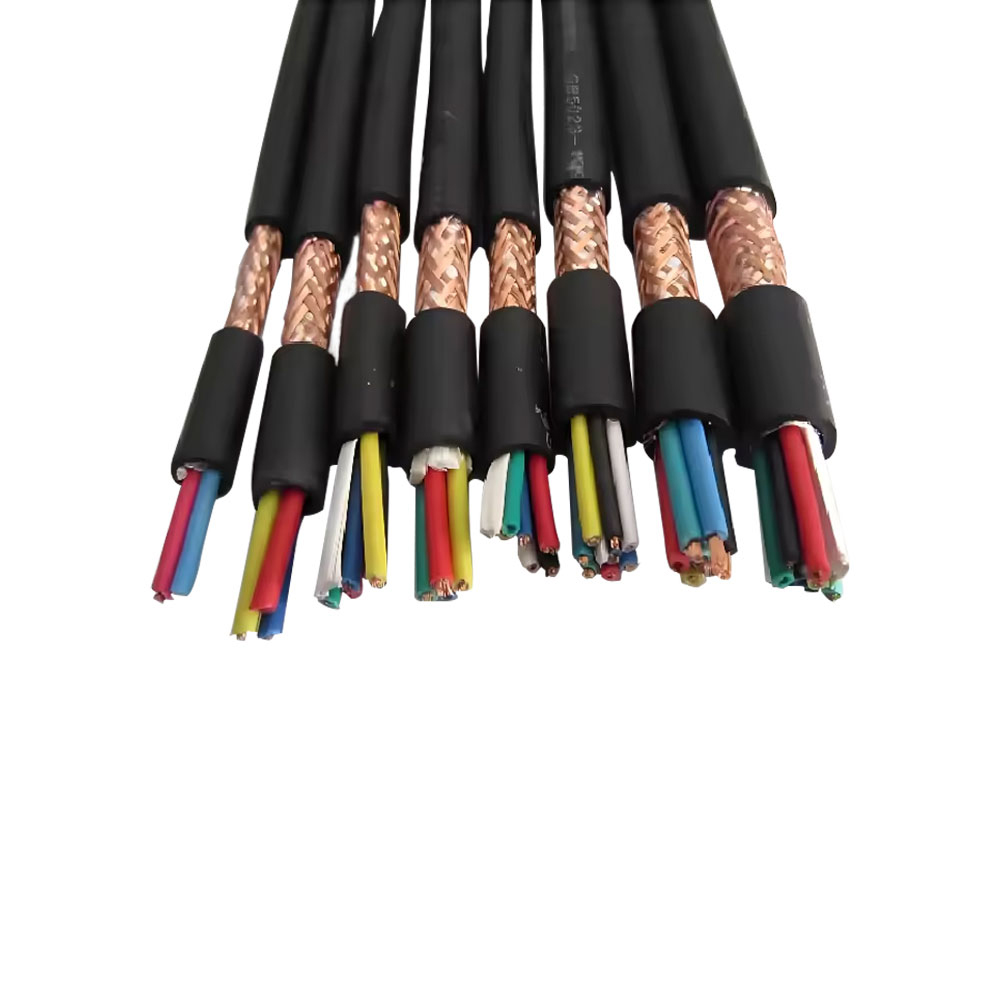

• Impletitură generală din cupru cositorit: Durabilitate mecanică mai bună și eficacitate de ecranare de joasă frecvență; preferat pentru instalațiile de conducte sau medii cu surse semnificative de interferență de 50/60 Hz.

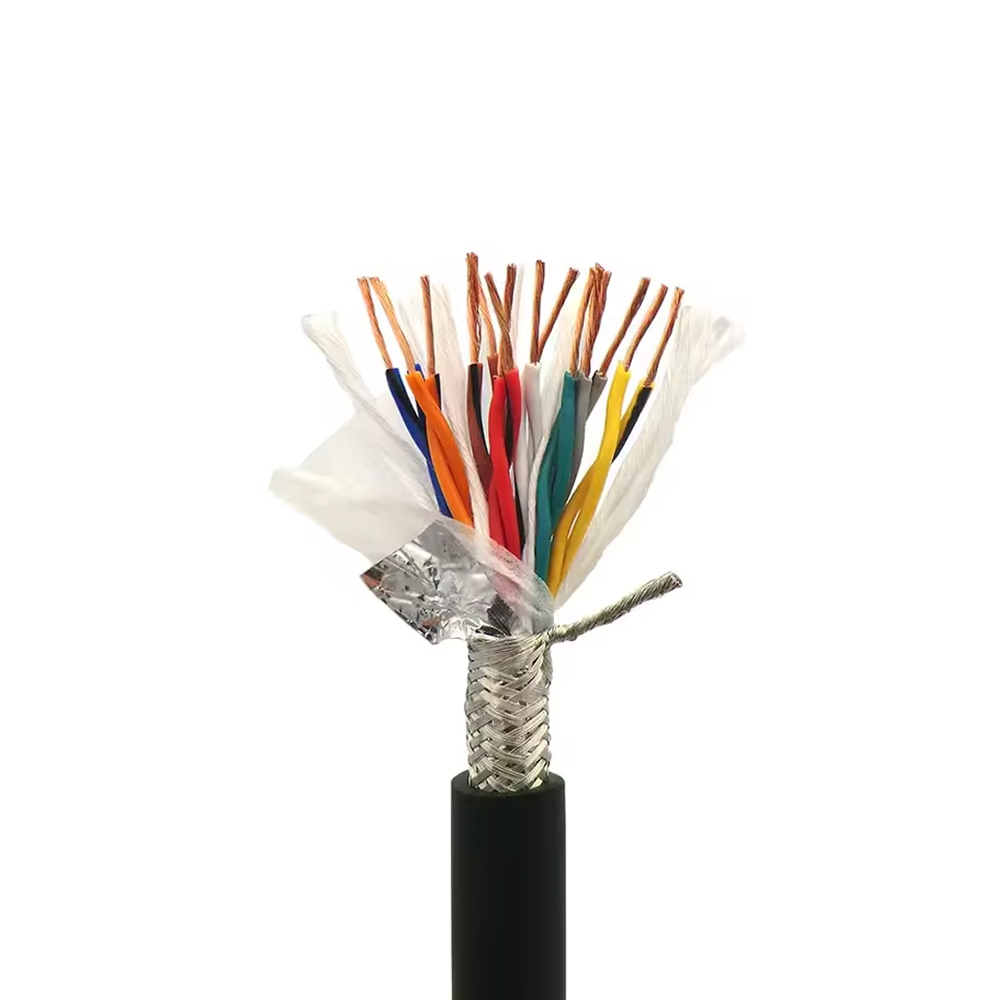

• Pereche individuală folie de împletitură generală (dublu scut): Cea mai mare izolare între circuite; necesar atunci când nivelurile de semnal mixte împart un cablu; utilizat în bucle de instrumente analogice de precizie.

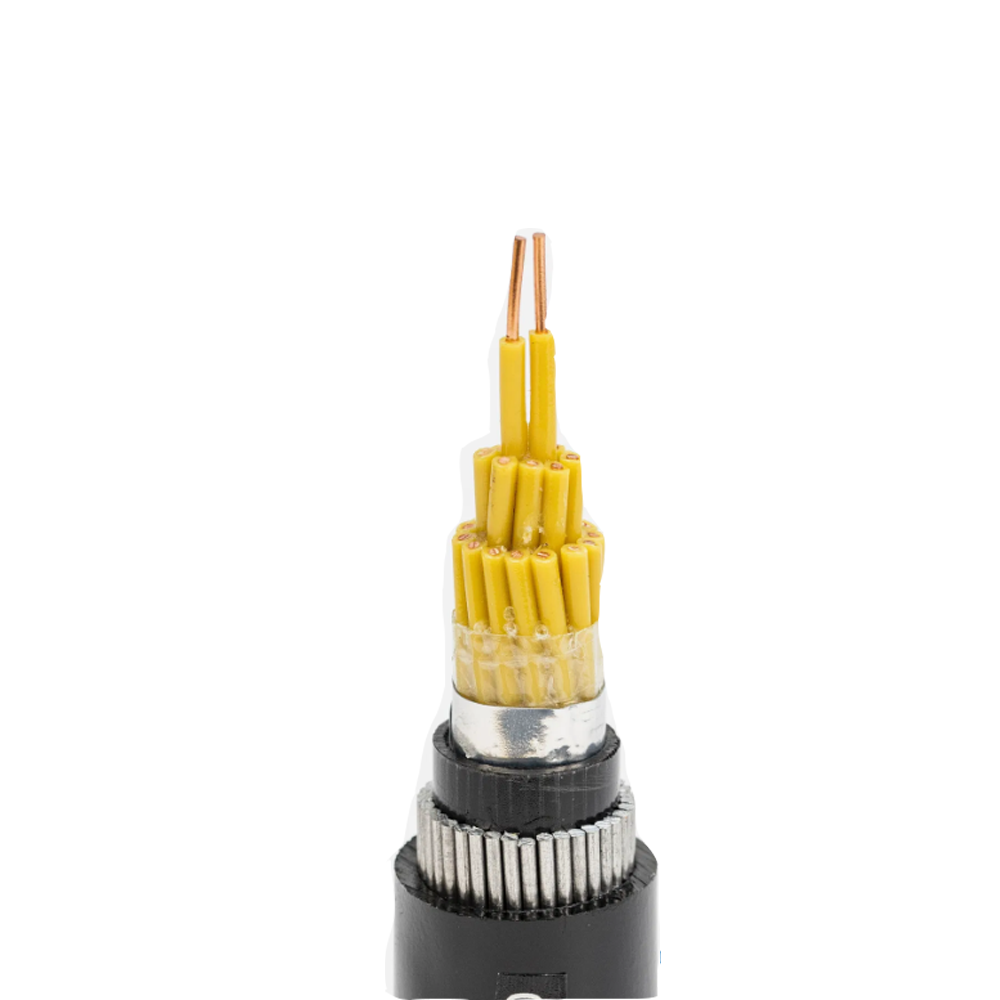

• Neecranat (ecranat numai de blindaj): Potrivit pentru semnale de control digital cu imunitate inerentă la zgomot (de exemplu, comutare de 24 V CC); nu este adecvat pentru circuitele de măsurare analogice.

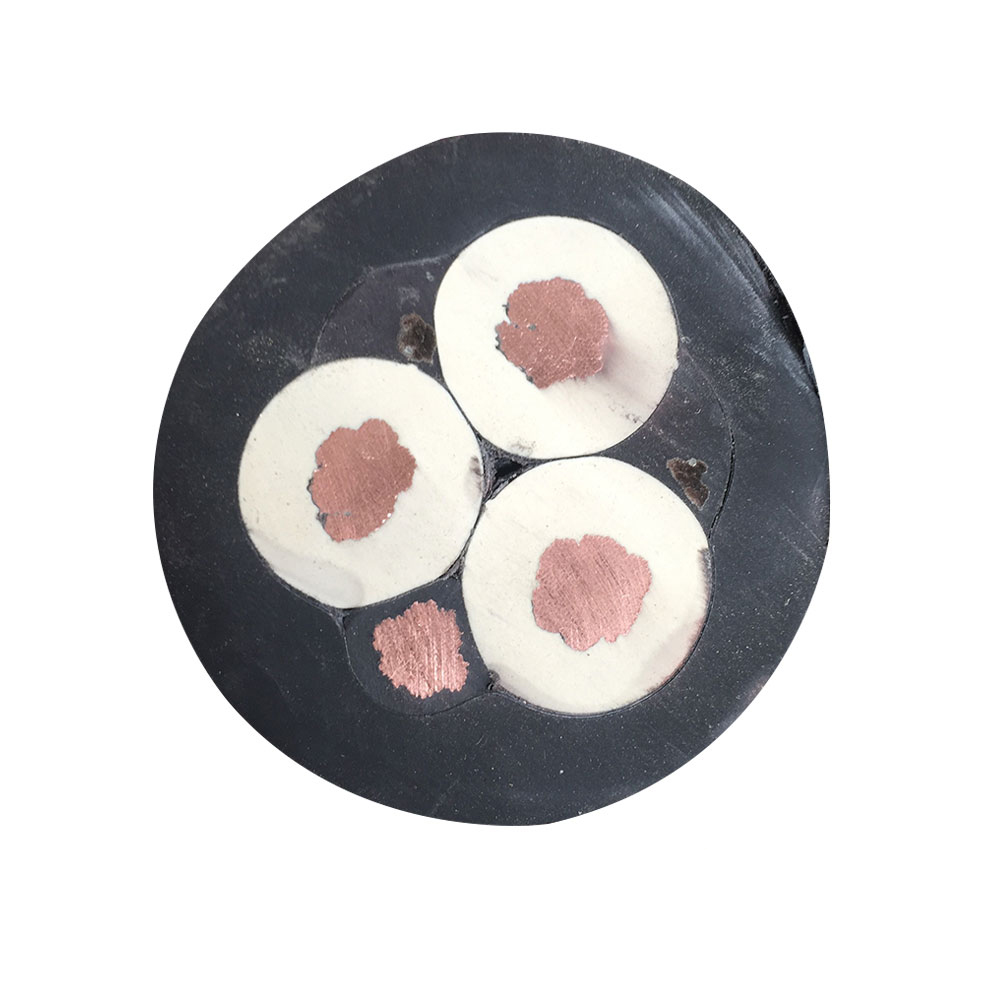

Numărul de nuclee și strategii de grupare pentru instalațiile de cabluri de control cu mai multe circuite

Decizia de a rula mai multe cabluri cu număr mic de nuclee sau mai puține cabluri cu număr mare de nuclee pentru o instalație de control cu mai multe circuite are consecințe pentru riscul de incendiu, accesul la întreținere și flexibilitatea pe termen lung, care se extind cu mult peste costul inițial de achiziție a cablului. Mănunchiuri dense de cabluri mici cu manta individuală într-o tavă măresc volumul total nemetalic pe metru, crescând sarcina efectivă de ardere chiar și atunci când fiecare cablu individual are un rating ignifug. Consolidarea circuitelor în mai puține cabluri cu mai multe fire reduce umplerea tăvii și sarcina de ardere, dar creează un singur punct de defecțiune în care deteriorarea unui cablu poate afecta simultan mai multe circuite care nu au legătură.

O abordare practică utilizată în industriile de proces și instalațiile de generare a energiei este de a grupa circuitele după sistem funcțional, mai degrabă decât după proximitatea geografică, cu cabluri separate pentru circuitele critice pentru siguranță (oprire de urgență, detecție incendiu și gaz) și circuite de control operațional (bucle de control al procesului, demaroare de motoare, instrumente). Această segregare asigură că o singură defecțiune a cablului nu poate dezactiva simultan atât funcția de control al procesului, cât și siguranța acesteia. De asemenea, simplifică identificarea defecțiunilor și înlocuirea cablurilor, deoarece o defecțiune într-un grup funcțional nu necesită perturbarea cablajului altuia. Multe standarde de instalare – inclusiv IEC 60364 și standardele de inginerie specifice instalației din sectoarele petrochimic și energetic – impun acest tip de separare a circuitelor în mod explicit.

Planificarea miezului de rezervă în cadrul cablurilor de control cu ​​mai multe fire este un alt aspect care este adesea subevaluat în etapa de specificare. Instalarea cablurilor cu 10-20% miezuri de rezervă la momentul construcției inițiale costă foarte puțin în raport cu valoarea totală a proiectului, dar adăugarea de circuite după construcție necesită noi trageri de cabluri care sunt perturbatoare, costisitoare și uneori imposibile fizic prin rutele existente aglomerate. Miezurile de rezervă ar trebui să fie distribuite pe grupuri de cabluri, mai degrabă decât concentrate într-un singur cablu, iar locațiile lor ar trebui să fie documentate sistematic, astfel încât să poată fi identificate și activate fără o muncă amplă de urmărire. Ca parte a capacității sale de suport pentru aplicații, Zhishang Cable colaborează cu echipe de inginerie pentru a optimiza selecția numărului de nuclee pe baza scenariilor de extindere a sistemului proiectate, ajutând la evitarea situației obișnuite în care infrastructura de cabluri devine constrângerea limitatoare a modificărilor instalației în doar câțiva ani de la punere în funcțiune..
