Cunoașterea industriei
Chimia din spatele ignifugerii fără halogeni și de ce încărcarea umpluturii este o variabilă critică de proiectare
Cablurile convenționale din PVC ignifuge ating rezistența la foc prin eliberarea de gaz clorhidric în timpul arderii, care întrerupe reacțiile chimice în lanț care susțin o flacără. Compușii fără halogeni nu pot folosi acest mecanism și se bazează în schimb pe descompunerea endotermă a materialelor de umplutură cu hidroxid metalic - cel mai frecvent trihidrat de aluminiu (ATH, Al(OH)₃) sau hidroxid de magneziu (MDH, Mg(OH)₂) - pentru a suprima arderea. Când aceste umpluturi sunt încălzite la temperatura de descompunere (180–200°C pentru ATH, 300–320°C pentru MDH), ei eliberează vapori de apă legați chimic, absorbind căldura din zona de ardere și diluând concentrațiile de oxigen și vapori de combustibil în flacără. Reziduul solid - oxid de aluminiu sau oxid de magneziu - formează un strat protector de carbon care izolează materialul subiacent de căldura radiantă și încetinește degradarea termică în continuare.
Provocarea fundamentală a acestui mecanism de ignifugare este că obținerea unei performanțe adecvate la foc necesită încărcare extrem de mare de umplutură - de obicei 50-65% din greutatea totală a formulării compusului. La aceste niveluri de încărcare, particulele de hidroxid de metal domină proprietățile mecanice ale compusului, crescând în mod semnificativ rigiditatea și fragilitatea în comparație cu polimerii de bază poliolefinici neumpluți. Un compus HFFR încărcat la 60% ATH are o alungire la rupere de 150–200%, comparativ cu 400–600% pentru rășina de bază poliolefină neumplută. Această reducere a alungirii afectează direct performanța cablului la temperatură rece și durata de viață a flexibilității, deoarece izolația se poate crăpa în timpul instalării în medii reci sau după o îndoire prelungită în timpul funcționării. Gestionarea compromisului de performanță mecanică-foc este provocarea centrală de formulare în dezvoltarea compusului de cablu HFFR și explică de ce cablurile HFFR de la diferiți producători variază semnificativ în flexibilitatea la temperatură scăzută, chiar și atunci când îndeplinesc același standard de testare de ignifugare.
MDH este preferată față de ATH atunci când cablul trebuie să funcționeze aproape sau peste 200°C, deoarece ATH începe să elibereze apa legată la temperaturi care se suprapun cu temperaturile normale de funcționare a cablului în condiții de sarcină mare sau în condiții ambientale ridicate - provocând descompunerea prematură a umpluturii care degradează compusul în timp. Temperatura de descompunere mai mare a MDH (300°C) oferă o marjă mai mare peste temperaturile de funcționare, dar necesită temperaturi mai mari ale flăcării pentru activare, ceea ce înseamnă că compușii pe bază de MDH pot prezenta performanțe ușor mai scăzute la testele cu flacără de intensitate scăzută, în timp ce performanțe echivalente sau mai bune în cazul expunerii la foc de intensitate mare reprezentativă pentru scenariile reale de incendiu. Producătorii de cabluri de control HFFR de înaltă calitate selectează tipul de umplutură pe baza clasei de temperatură a cablului, mai degrabă decât să aplice un singur compus la toate evaluările.
Ce măsoară de fapt standardele de fum scăzut și cum rezultatele camerei de testare se traduc în condiții reale de evacuare
Performanța scăzută la fum a cablurilor HFFR este cuantificată de IEC 61034, care măsoară transmisia minimă a luminii prin fumul generat de o probă de cablu care arde într-o cameră închisă standardizată de 3m × 3m × 3m. Testul arde o lungime specificată de cablu pe un grătar de la podeaua camerei în timp ce măsoară cât de multă lumină dintr-un fascicul fotometru este blocată de fumul acumulat. O transmisie minimă de 60% este pragul de conformitate - ceea ce înseamnă că cel puțin 60% din intensitatea fasciculului fotometru ajunge la detector prin camera plină cu fum. Cablurile care produc fum greu, opac, tipic pentru arderea PVC-ului ating, de obicei, transmisii de 5–20%, comparativ cu 60–95% pentru construcțiile HFFR bine formulate.
Semnificația practică a rezultatului acestui test este relația sa cu vizibilitatea evacuarii. Cercetările privind întunecarea fumului și performanța navigației umane în spațiile pline de fum au stabilit că distanța de vizibilitate în fum este proporțională cu coeficientul de stingere al stratului de fum. O transmisie de 60% în camera IEC 61034 (lungimea căii optice de 3 metri) corespunde unui coeficient de stingere de aproximativ 0,17 m⁻¹. La acest coeficient de stingere, ocupanții clădirii pot vedea aproximativ 10-15 metri prin fum, cu semne de ieșire luminoase vizibile la nivelul ușilor de ieșire - suficient pentru a naviga pe majoritatea coridoarelor clădirii către ieșiri. Fumul de cablu din PVC la o transmisie de 10% în aceeași cameră produce un coeficient de stingere peste 0,75 m⁻¹, reducând vizibilitatea la 2-4 metri și afectând grav navigația la ieșire chiar și pentru ocupanții clădirii care nu sunt afectați de toxicitate.
O limitare importantă a testului IEC 61034 pe care specificatorii ar trebui să o înțeleagă este că măsoară cantitatea de fum dintr-un eșantion de cablu relativ mic sub o sursă de aprindere controlată, cu energie scăzută. Incendiile reale ale jgheaburilor de cablu în instalațiile pline dens generează mult mai mult fum pe unitate de timp decât scenariul de testare, iar volumul absolut de fum crește odată cu cantitatea de cablu care arde simultan. Acesta este motivul pentru care rezultatul IEC 61034 ar trebui să fie luat în considerare alături de performanța de propagare a flăcării conform IEC 60332-3 (test de cablu grupat) - un cablu care produce fum scăzut pe unitate de lungime, dar nu se autostinge într-un test de cablu grupat, va genera în cele din urmă mai mult fum total decât un cablu de fum marginal mai mare care autostinge rapid cantitatea de cablu și consumă rapid focul.
Compararea performanței cablului de control HFFR față de standardul FR-PVC în parametrii cheie

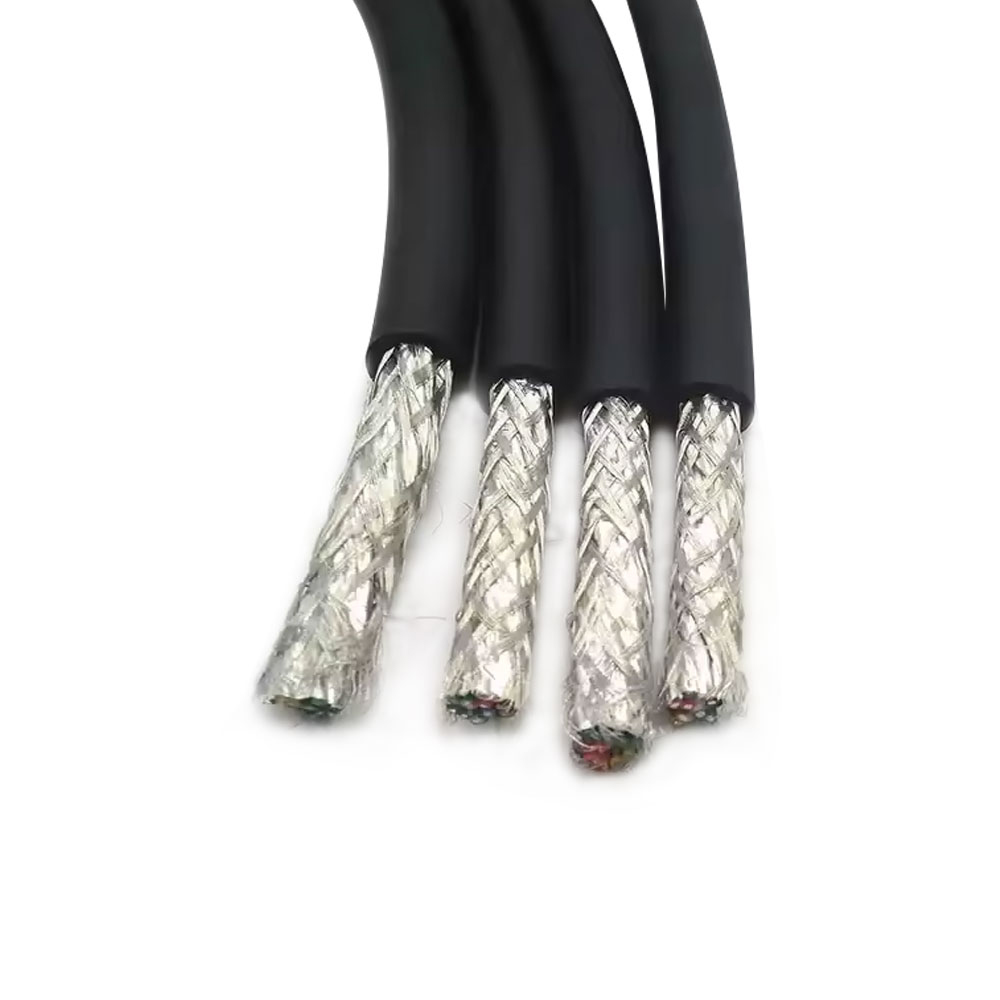

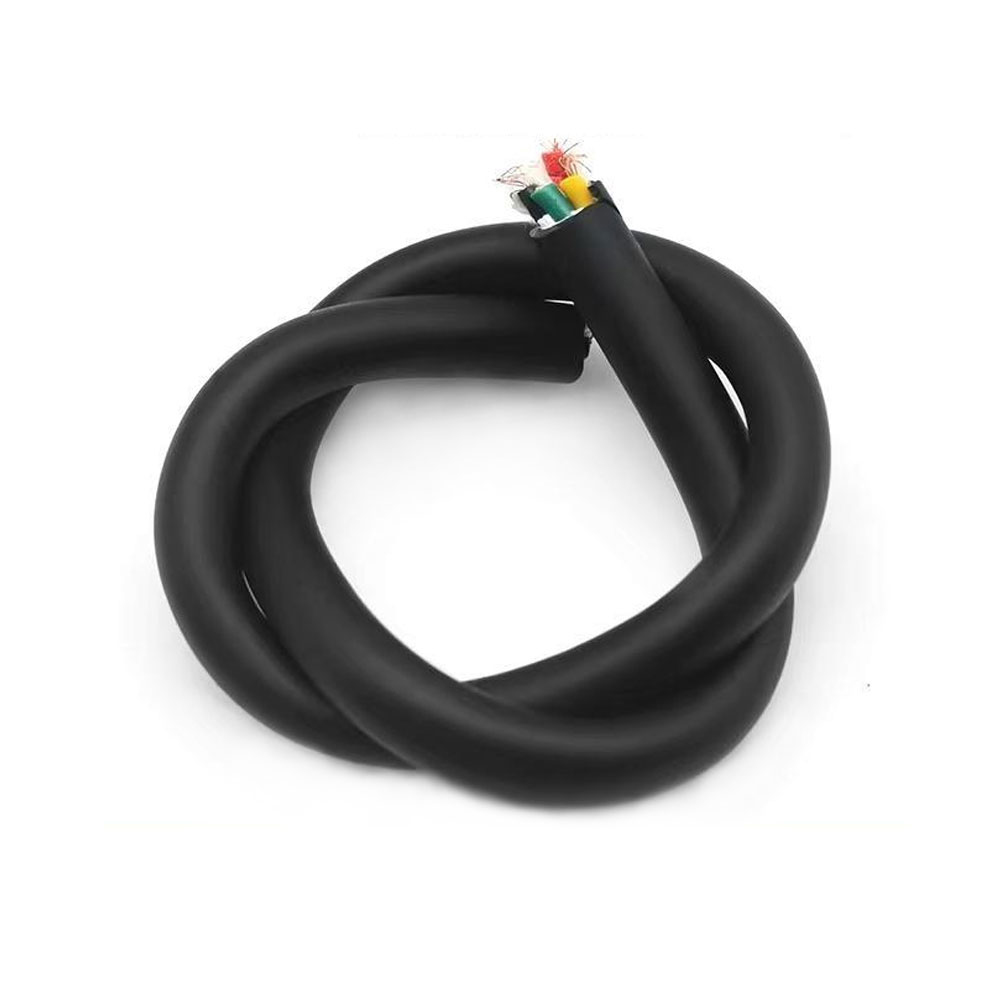

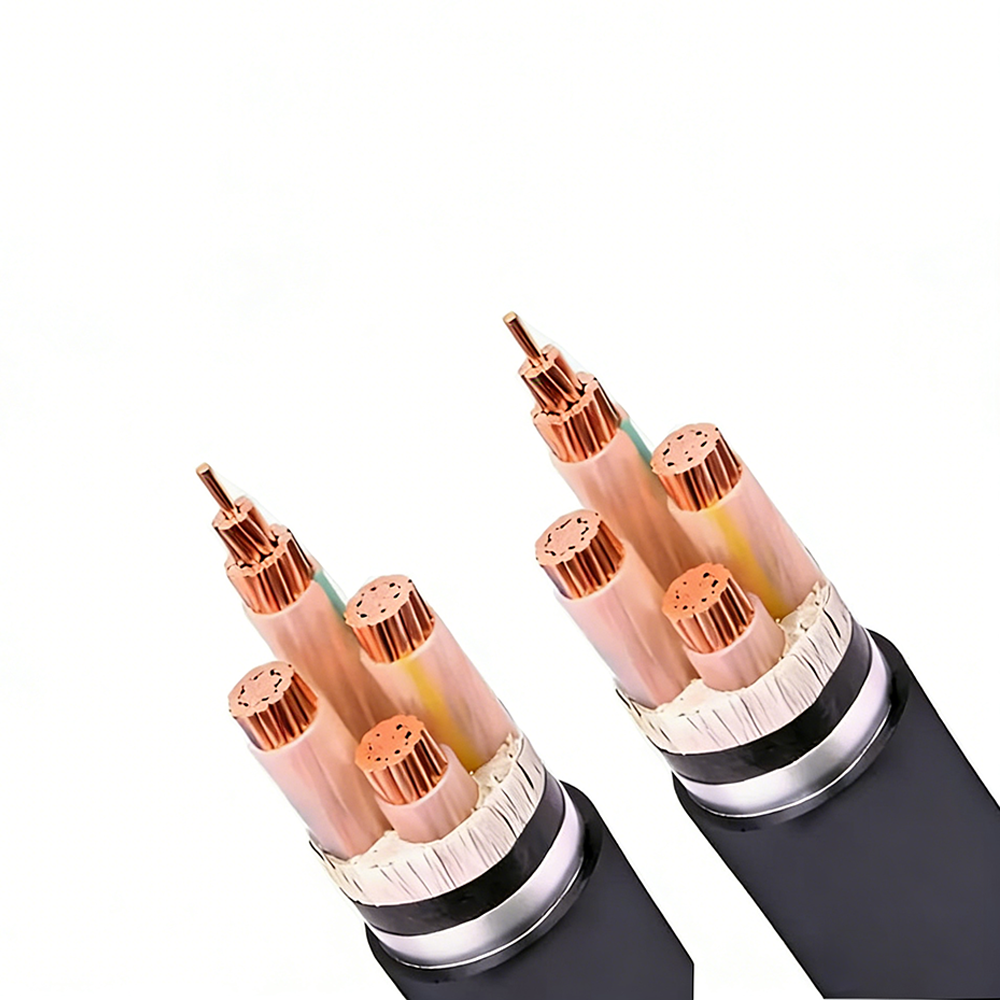

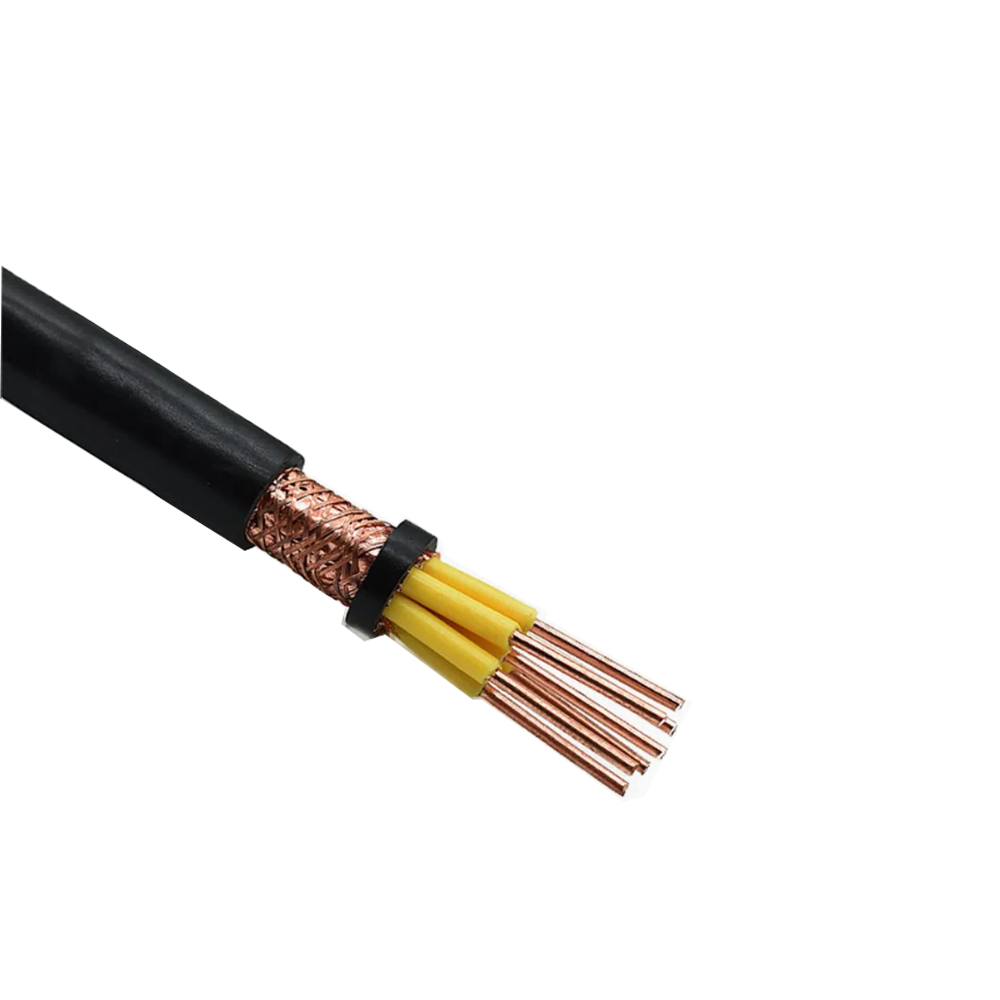

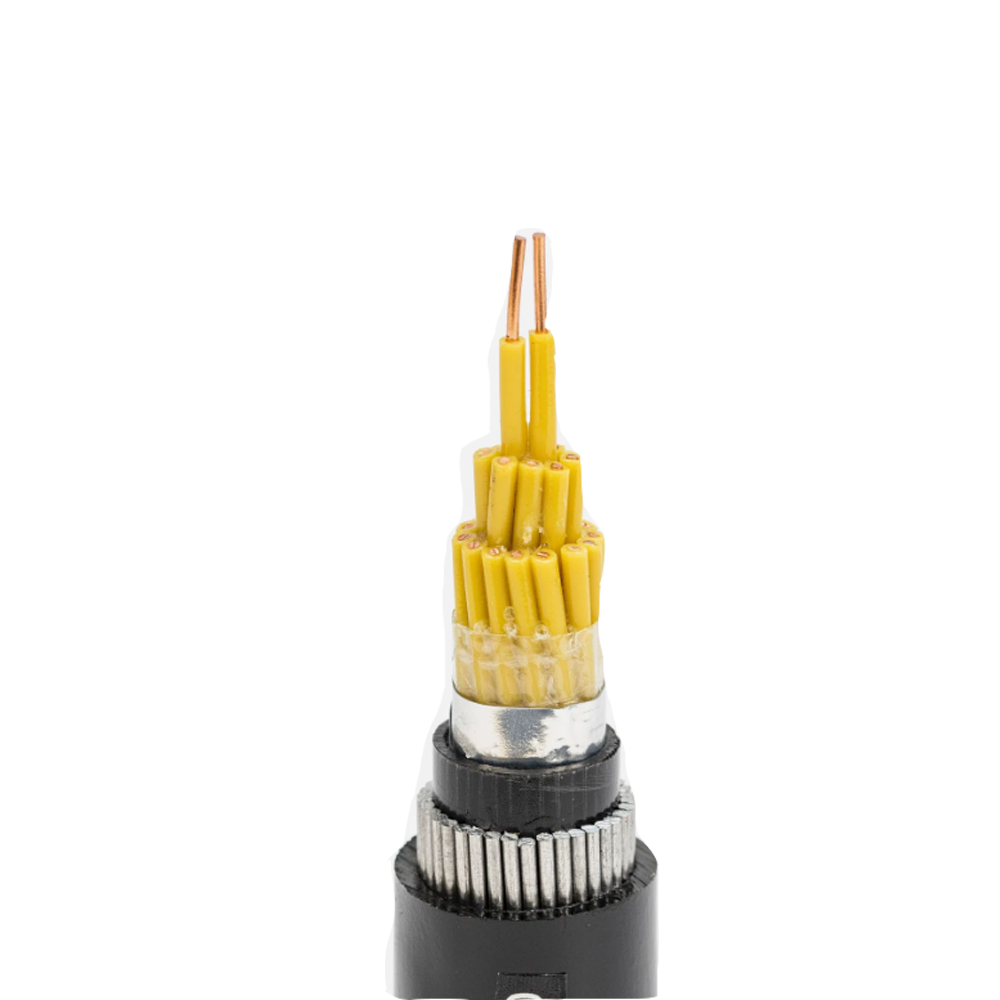

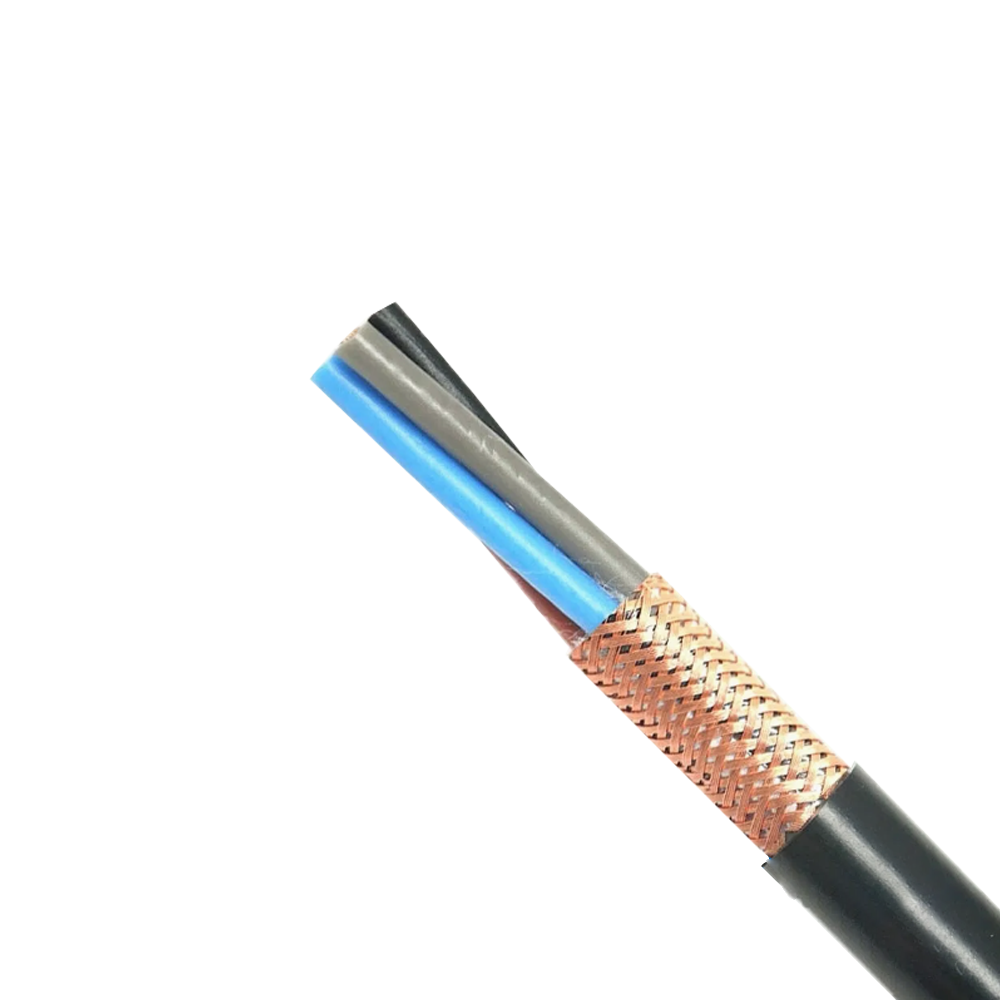

Selecting HFFR cabluri de control față de PVC-ul ignifug standard implică compromisuri în mai multe dimensiuni de performanță. Decizia ar trebui să se bazeze pe parametrii critici pentru mediul specific de instalare, mai degrabă decât pe o preferință generală pentru un sistem de materiale față de celălalt.
| Parametru | HFFR (LSZH) | FR-PVC | Practical Impact |
| Acid Gas Emission (IEC 60754-2) | pH >4.3; conductivity <10 μS/mm | pH typically 1–2; high HCl emission | HCl corodează electronicele și metalele în întreaga zonă afectată după incendiu |
| Smoke Density (IEC 61034) | ≥60% transmittance | Typically 5–25% transmittance | Esențial pentru vizibilitatea evacuării în spații închise |
| Low-Temperature Flexibility | Moderate; typically –15°C to –25°C | Good; –20°C to –40°C (plasticizer-dependent) | HFFR se poate crăpa în timpul instalării pe vreme rece fără condiționare |
| Oil and Chemical Resistance | Variable; dependent de polimer de bază | Good against oils; PVC swells in some solvents | Trebuie să verifice compatibilitatea chimică a compusului pentru mediile de mașini-unelte |
| Insulation Resistance (at temperature) | High; stable across temperature range | Scade semnificativ peste 60°C din cauza migrării plastifiantului | HFFR preferat pentru mediile cu panouri de control cu temperaturi ridicate |
| Cost relativ | 25–50% premium over FR-PVC | Linia de bază | Prima de cost este adesea justificată de costurile reduse de remediere după incendiu în medii bogate în electronice |
Un parametru care nu este surprins în tabelul de mai sus este comportamentul de îmbătrânire pe termen lung. Izolația din PVC conține plastifianți - de obicei esteri ftalați sau esteri adipați - care migrează din compus pe parcursul deceniilor de funcționare, determinând mantaua cablului și izolația să devină progresiv mai rigide și mai fragile. Această migrare a plastifiantului se accelerează la temperaturi ridicate și este ireversibilă; un cablu din PVC care este flexibil la instalare poate fi fragilizat grav după 20 de ani într-un panou de control cald. Compușii HFFR pe bază de rășini poliolefinice nu conțin plastifianți și nu experimentează acest mecanism de îmbătrânire, menținându-și proprietățile mecanice pe toată durata de viață. Pentru cabluri de control în aplicațiile de infrastructură critică cu durată de viață de proiectare de 25-40 de ani, această diferență de îmbătrânire este un factor semnificativ care favorizează construcțiile HFFR chiar și în medii în care cerințele de performanță la foc singure ar putea să nu o impună.
Integritatea circuitului sub foc: cum diferă cablurile HFFR cu rezistență la foc de LSZH standard
Cablurile fără halogen cu emisii reduse de fum și cablurile rezistente la foc abordează diferite obiective de siguranță la incendiu și sunt adesea confundate în specificații. Cablurile standard HFFR/LSZH limitează toxicitatea și opacitatea produselor de ardere, dar nu garantează că cablul va continua să transporte semnal sau putere în timpul incendiului propriu-zis - cablul se va defecta în cele din urmă pe măsură ce izolația se va degrada. Cablurile rezistente la foc (testate conform IEC 60331) sunt proiectate pentru a menține integritatea circuitului electric la temperaturi specificate pentru perioade definite, permițând sistemelor pe care le servesc - iluminat de urgență, alarmă de incendiu, ventilatoare de extracție a fumului, alimentare de urgență - să continue să funcționeze în timp ce clădirea este evacuată.
IEC 60331 supune eșantioanele de cablu finalizate la flacără directă la 750°C (IEC 60331-21 pentru fire și cabluri mici) sau 830°C (IEC 60331-23 pentru cabluri cu o secțiune transversală mai mare), în timp ce cablul rămâne sub sarcină electrică nominală. Cablul trebuie să mențină continuitatea pe durata testului - de obicei 90 sau 180 de minute - fără aprindere, scurtcircuit sau circuit deschis. Obținerea acestei performanțe necesită un sistem de izolație fundamental diferit față de HFFR standard: un strat de bandă de mică înfășurat în jurul fiecărui conductor sau în jurul miezului cablului asigură o barieră de izolație minerală refractară care rămâne intactă electric la temperaturile de flacără în care toate materialele polimerice organice au ardet de mult.
Combinația de rezistență la foc și performanță fără halogen – specificată ca HFFR CWZ (integritate a circuitului sub foc) în unele standarde sau desemnată de EN 50200/EN 50362 în aplicațiile europene de căi ferate și clădiri publice – este realizată prin stratificarea integrității circuitului bandă de mică cu o manta exterioară HFFR care limitează produsele de ardere. Această construcție este obligatorie pentru cablurile de control de urgență din spitale, tuneluri, clădiri înalte și platforme offshore în conformitate cu o serie de coduri naționale și internaționale de siguranță la incendiu. Stratul de bandă de mica adaugă costuri semnificative și mărește diametrul cablului (de obicei cu 15-25% mai mare OD decât un cablu HFFR standard echivalent), dar este singura construcție care satisface atât cerințele de toxicitate a produselor de incendiu, cât și cerințele de supraviețuire a circuitului simultan.
O considerație practică de instalare pentru cablurile de control HFFR rezistente la foc este faptul că stratul de bandă de mică de sub izolație este fragil din punct de vedere mecanic - mica este un mineral fragil care se poate delamina dacă cablul este îndoit sub raza minimă de îndoire sau supus unui impact în timpul instalării. Banda de mica deteriorata poate sa nu fie vizibila la exterior daca izolatia exterioara ramane intacta, dar performanta de integritate a circuitului va fi compromisa la locul deteriorarii. Cablurile rezistente la foc trebuie manipulate cu mai multă atenție decât cablurile standard de control în timpul instalării, cu respectarea strictă a specificațiilor privind raza minimă de curbură și cu protecție împotriva impactului în mediile cu canale și conducte.
Specificarea cablurilor de control HFFR pentru medii industriale specifice: diferențe cheie în cerințe
Cablurile de control HFFR sunt necesare în mai multe sectoare industriale, dar pragurile de performanță specifice, standardele de testare și cerințele de construcție variază semnificativ între sectoare. Un cablu certificat pentru un sector poate să nu satisfacă cerințele altuia chiar dacă sistemul său material este identic. Următoarea defalcare acoperă cele mai obișnuite sectoare cu cerere mare în care sunt specificate cabluri de control fără halogen pentru reducerea fumului:
Feroviar și transport în masă
Railway applications are governed by EN 45545-2 in Europe, which classifies cables into hazard levels (HL1, HL2, HL3) based on the fire risk of the installation location — HL3 applies to cables in areas where passengers are present and evacuation is difficult, such as underground rail. EN 45545-2 specifies limit values for heat release rate (measured by cone calorimeter per ISO 5660), flame spread, smoke production, and toxicity index simultaneously, and the thresholds are significantly more stringent than the IEC 60332/60754/61034 suite used in building applications. In particular, the toxicity index (measured by the NF X70-100 or FTIR methods) must be below defined limits for multiple combustion gas species — CO, HCN, HF, SO₂, NOₓ, and others — not just the bulk acid gas measurement of IEC 60754. A cable meeting standard LSZH requirements for building installation may fail EN 45545-2 HL2 on toxicity index.
Marină și offshore
Platformele offshore și navele comerciale aplică IEC 60092-359 (cabluri marine, fără halogeni) împreună cu cerințele de rezistență la foc IEC 60331. Marine installations add a seawater resistance requirement not present in building or rail specifications: the cable jacket must maintain its mechanical integrity after immersion and must not swell or delaminate when exposed to saltwater — relevant for cables routed through wet areas or on exposed decks. Additionally, IMO Resolution MSC.61(67) (FTP Code) specifies surface flame spread and smoke density tests conducted under the specific airflow and heat exposure conditions representative of ship compartment fires, which differ from the still-air conditions of the IEC 61034 smoke test. A cable compliant with IEC 61034 does not automatically comply with IMO FTP Code Annex 1 or 2 smoke tests without separate verification.
Industrial Automation and Intelligent Manufacturing
In industrial automation environments, HFFR control cables are increasingly specified not because local fire codes mandate them but because of the post-fire remediation cost economics. A fire involving standard PVC cables in a modern automation facility — where control panels, servo drives, PLCs, and HMI equipment represent millions of euros of investment — releases sufficient HCl to corrode electronic assemblies throughout the entire building envelope, not just the area directly affected by flames. Coroziunea poate să nu se manifeste ca defecțiuni imediate, dar apare ca degradare progresivă a conexiunii, coroziune în urme de PCB și creșterea rezistenței la contact în decurs de 6-18 luni de la evenimentul de incendiu. Replacing or cleaning HCl-contaminated electronic equipment in a large automated facility can cost 10–50 times the value of the cables that burned. This economic argument drives voluntary adoption of HFFR control cables in intelligent manufacturing facilities where no mandatory code requirement exists, and it is the basis for including HFFR cable specifications in insurance risk assessments for high-value electronic manufacturing plants.
Low-Temperature Installation of HFFR Control Cables: Risks and Conditioning Requirements
One of the most consistent field failure modes for HFFR control cables is insulation cracking during installation in cold environments, caused by the reduced elongation at break of high-filler-loading HFFR compounds at low temperatures. While standard PVC cables retain useful flexibility down to –20°C or lower due to their plasticizer content, many HFFR formulations become noticeably stiffer below 0°C and can crack if bent or uncoiled below –5°C to –10°C without precautions. This is particularly problematic in outdoor installation projects during winter months and in refrigerated facilities where cables must be routed at or below 0°C ambient temperature.
Performanța la temperatură scăzută a unui cablu HFFR este caracterizată de testul de îndoire la rece (IEC 60811-504) și testul de impact la rece (IEC 60811-506). The cold bend test wraps the cable around a mandrel of specified diameter at a defined low temperature and checks for cracking; the cold impact test drops a weighted hammer on a cable section at low temperature and examines the insulation for cracks. Aceste teste sunt efectuate la temperatura prevăzută în specificația cablului – de obicei –15°C, –20°C sau –25°C, în funcție de formularea compusului. Cu toate acestea, trecerea testului de îndoire la rece la –20°C nu înseamnă că cablul poate fi manevrat și direcționat liber la –20°C pe șantier: testul aplică o îndoire controlată cu o rază și o rată definite, în timp ce instalarea la fața locului implică îndoiri repetate, tragere în jurul colțurilor și derulare a bobinei care generează concentrații de tensiuni pe care testul nu le reproduce.
Cea mai eficientă atenuare pentru instalarea pe vreme rece a cablurilor de control HFFR este condiționarea termică: depozitarea bobinelor de cablu într-un spațiu încălzit la minimum 15°C timp de cel puțin 24 de ore înainte de instalare în medii reci. Masa termică a unei bobine de cablu complet înseamnă că miezul bobinei poate rămâne rece câteva ore după ce straturile exterioare s-au încălzit, astfel încât timpul de condiționare ar trebui să se bazeze pe dimensiunea bobinei - bobinele mici (sub 50 kg) pot fi condiționate adecvat în 12 ore, în timp ce tamburele mari (peste 300 kg) pot necesita 48-72 de ore de condiționare. În timpul instalării în condiții de frig, cablul desfășurat trebuie instalat prompt, mai degrabă decât lăsat pe sol, unde se va răci din nou, iar îndoirea la temperaturi sub temperatura nominală de îndoire la rece a compusului trebuie evitată prin direcționarea cablului în linii drepte cât mai mult posibil până când ajunge în poziția sa finală. Manufacturers of high-quality HFFR cables increasingly publish specific cold-installation guidance alongside their standard technical datasheets, recognizing that proper installation procedure is part of the product's performance specification.
How HFFR Control Cable Certification Should Be Verified and What Documentation to Request
Mențiunile fără halogen și cu emisii reduse de fum de pe cablurile de control HFFR sunt autodeclarații, cu excepția cazului în care sunt susținute de rapoartele de testare ale unor terți de la laboratoare acreditate. Spre deosebire de unele certificări de siguranță electrică care necesită supravegherea continuă a fabricii și re-testarea produsului, certificarea de performanță la foc HFFR este adesea obținută o singură dată pentru o construcție de referință și apoi se aplică la întreaga gamă de construcții de cablu realizate cu același compus nominal. This practice creates a meaningful verification gap: the compound formulation may be identical across all constructions, but the cable's overall fire performance depends also on the jacket wall thickness, the total polymer mass per meter (which determines total fuel load and hence smoke generation), and the stranding geometry (which affects how readily air reaches the cable core during combustion). A test report for a 4-core 1.5 mm² construction does not automatically validate the fire performance of a 12-core 2.5 mm² construction in the same cable family.
Atunci când achiziționați cabluri de control HFFR pentru proiecte cu cerințe formale de siguranță la incendiu, următoarea documentație trebuie solicitată și verificată înainte de a accepta materialul pe șantier:
- Rapoarte de testare IEC 60754-1 și -2: Confirmarea conținutului de halogen sub valorile de prag (pH >4,3 și conductivitate <10 μS/mm pentru IEC 60754-2) pentru izolația și compușii de manta specifici utilizați. The report should identify the laboratory, test date, and the specific material compound designation tested — not just the cable type designation.
- Raport de testare a densității fumului IEC 61034-2: Confirming ≥60% transmittance for a cable construction with comparable total polymer mass per meter to the construction being purchased. Dacă cablul comandat are mult mai multă masă polimerică pe metru (mai multe miezuri, manta mai groasă) decât construcția testată, performanța reală a fumului poate fi mai slabă decât indică rezultatul testului.
- Raport grupat de propagare a flăcării IEC 60332-3: Specifying which category (A, B, C, or D) the tested construction meets, and the installed cable volume per meter used in the test. Category A (7 liters/m) is the most demanding and most relevant for densely filled cable trays in industrial control applications.
- Declarație de trasabilitate material: O declarație din partea producătorului conform căreia lotul de producție specific furnizat a fost fabricat folosind aceleași formulări de compuși ca cele utilizate pentru testele de certificare, inclusiv numerele de lot de compus în care cerințele documentației privind calitatea proiectului necesită acest nivel de trasabilitate.
- Declarație de conformitate RoHS: Confirmarea faptului că materialele cablurilor – inclusiv toți plastifianții, stabilizatorii, pigmenții și adjuvanții de procesare din compusul HFFR – respectă restricțiile privind substanțele Directivei UE 2011/65/UE. Some HFFR compounds use processing aids or stabilizers that contain restricted phthalates; RoHS compliance for HFFR cables is not automatic and must be verified independently of the halogen-free declaration.
Pentru proiectele reglementate de standarde regionale sau sectoriale specifice — EN 45545-2 pentru feroviar, IEC 60092-359 pentru maritime sau coduri naționale de construcții care fac referire la clasificările de performanță CPR (Construction Products Regulation) în Europa — rapoartele de testare specifice ale standardului aplicabil trebuie obținute separat de IEC 60332/60332/60754/60754/610, ca valoare limită, diferă între metodele de testare și suita de valori limită. ways that make cross-standard compliance assumptions unreliable.
