Cunoașterea industriei
De ce durata de viață Flex-Fatigue este cea mai critică măsură de performanță pentru cablurile de călătorie
Spre deosebire de cablurile de instalare fixă, lift care se deplasează prin cablu plat sunt supuse unei îndoiri ciclice continue pe toată durata de viață. De fiecare dată când vagonul liftului se mișcă, cablul atârnă într-o buclă catenară care își schimbă poziția, flexând cablul în mod repetat în punctul de suspendare și de-a lungul secțiunii de suspendare. Într-o clădire înaltă în care un lift efectuează între 200 și 400 de călătorii pe zi, un cablu de călătorie poate acumula milioane de cicluri flexibile pe o durată de viață de 15 până la 25 de ani. Acest lucru face ca rezistența la oboseală la flexiune - nu numai rezistența la tracțiune sau proprietățile dielectrice de izolație - criteriul de performanță definitoriu în timpul specificației și achiziționării cablului.
Durata de viață la oboseală în flexibilitate este determinată în primul rând de construcția firului conductor. Cablurile plate care se deplasează folosesc conductori fin, de obicei Clasa 5 sau Clasa 6 conform IEC 60228, care constau dintr-un număr mare de fire individuale foarte subțiri răsucite împreună. Un conductor de clasa 6 cu o secțiune transversală de 0,75 mm² poate fi construit din peste 200 de fire individuale, fiecare cu un diametru mai mic de 0,08 mm, în comparație cu un conductor rigid de clasa 2 de aceeași secțiune transversală, folosind doar 7 fire. Această torsionare fină distribuie tensiunea de încovoiere pe un număr mult mai mare de interfețe de sârmă, extinzând dramatic numărul de cicluri de flexibilitate pe care conductorul le poate rezista înainte ca firele individuale să înceapă să se rupă. Atunci când conductorii cu fire fine sunt înlocuiți cu alternative mai grosiere pentru a reduce costurile, durata de viață a flexibilității scade brusc - adesea cu un ordin de mărime - în timp ce cablul poate trece în continuare teste electrice statice, făcând degradarea invizibilă până când încep defecțiunile în câmp.
Materialul de izolație contribuie, de asemenea, la rezistența la flexibilitate. Elastomerii termoplastici (TPE) și compușii PVC special formulați utilizați în cablurile de transport ale liftului sunt proiectați pentru a rămâne flexibili pe intervale largi de temperatură, fără fisurare sau întărire. PVC-ul standard de uz general devine casant la temperaturi scăzute și se înmoaie excesiv la temperaturi ridicate, ambele accelerând oboseala izolației la punctele de îndoire. Anhui Zhishang Cable Technology Co., Ltd. califică compușii de izolație special pentru aplicații dinamice flexibile, verificând performanța prin testarea standardizată a ciclului de îndoire, mai degrabă decât să se bazeze doar pe fișele de date ale materialelor.
Geometria cablului plat și modul în care acesta controlează comportamentul buclei în hoistway

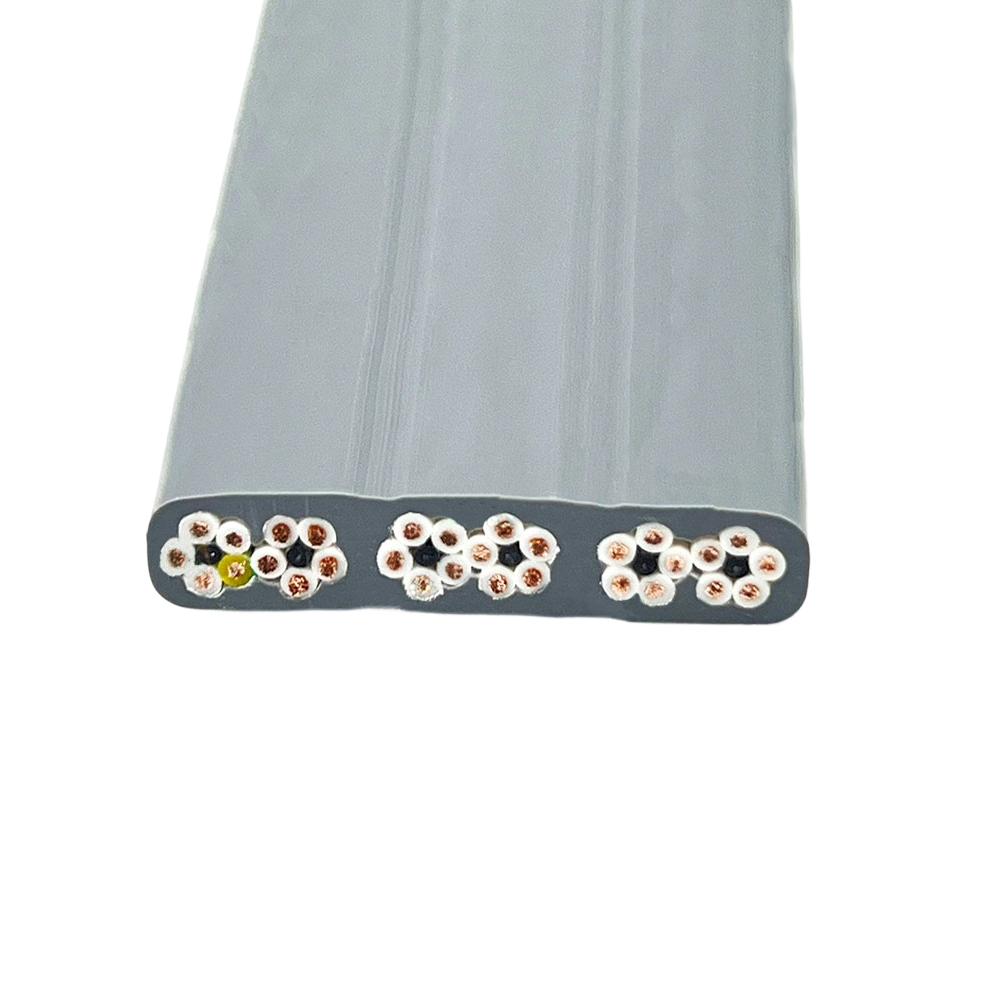

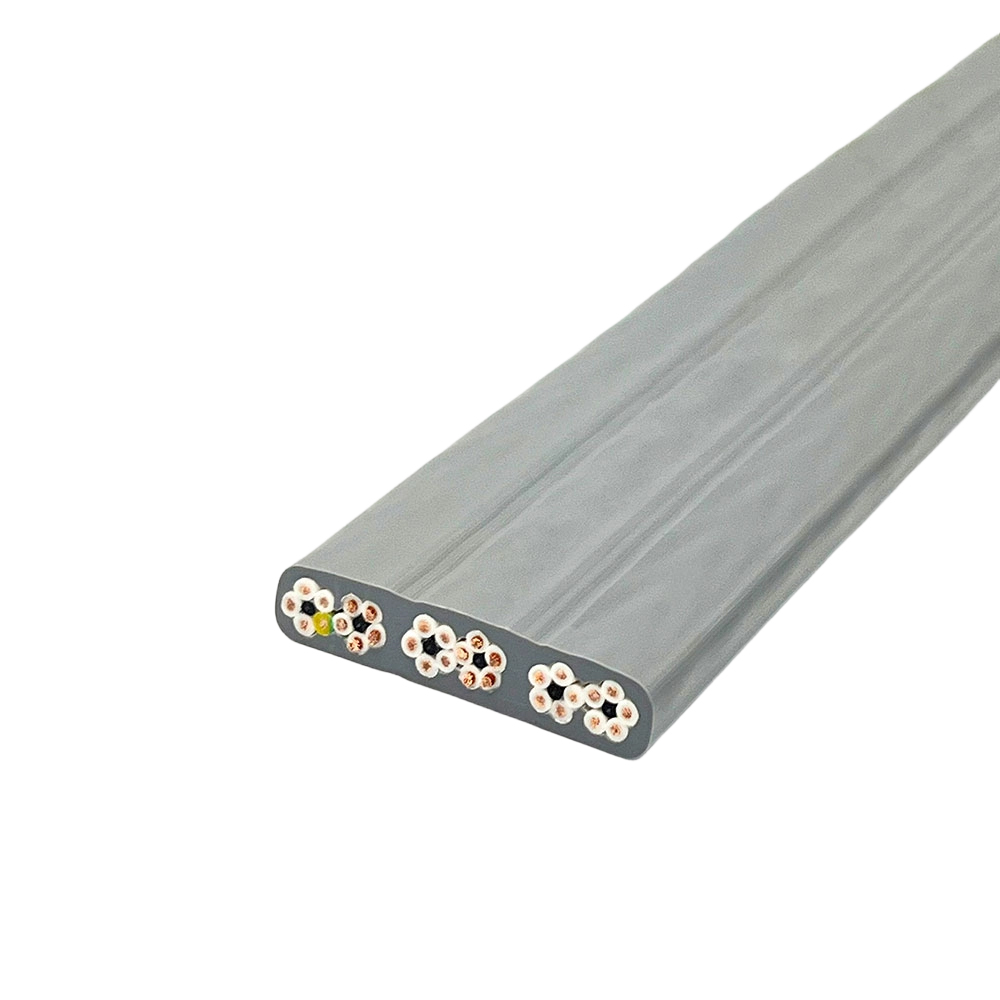

Secțiunea transversală plată a unui cablu de transport de lift nu este doar o comoditate de ambalare - este o alegere geometrică deliberată care guvernează modul în care cablul atârnă, se îndoaie și se mișcă în interiorul caii de ridicare. Un cablu plat se îndoaie de preferință într-un singur plan (pe dimensiunea sa îngustă), ceea ce menține bucla catenară stabilă și previzibilă pe măsură ce liftul se deplasează. Această axă de îndoire controlată împiedică cablul să se răsucească, să se spiraleze sau să formeze bucle neregulate care l-ar putea face să intre în contact cu pereții căii de ridicare, contragreutatea sau alte cabluri - toate acestea fiind moduri de defecțiune la care cablurile rotunde sunt mai susceptibile în timp.
Raportul lățime-grosime al cablului plat afectează direct raportul de rigiditate dintre axele de încovoiere și de torsiune. Un cablu care este prea subțire în raport cu lățimea sa devine excesiv de flexibil în direcția de torsiune, permițându-i să se răsucească sub influența încărcării asimetrice sau a curenților de aer în căile înalte. În schimb, un cablu care este prea gros în raport cu lățimea sa crește rigiditatea la încovoiere în planul de flexibilitate preferat, ceea ce crește tensiunea la clema de suspensie și poate cauza oboseala prematură a conductorului în apropierea punctului de atașare. Producătorii de cabluri trebuie să echilibreze aceste cerințe concurente prin proiectarea secțiunii transversale, iar specificațiile dimensionale publicate ar trebui evaluate având în vedere acest context funcțional, mai degrabă decât tratate ca caracteristici fizice arbitrare.

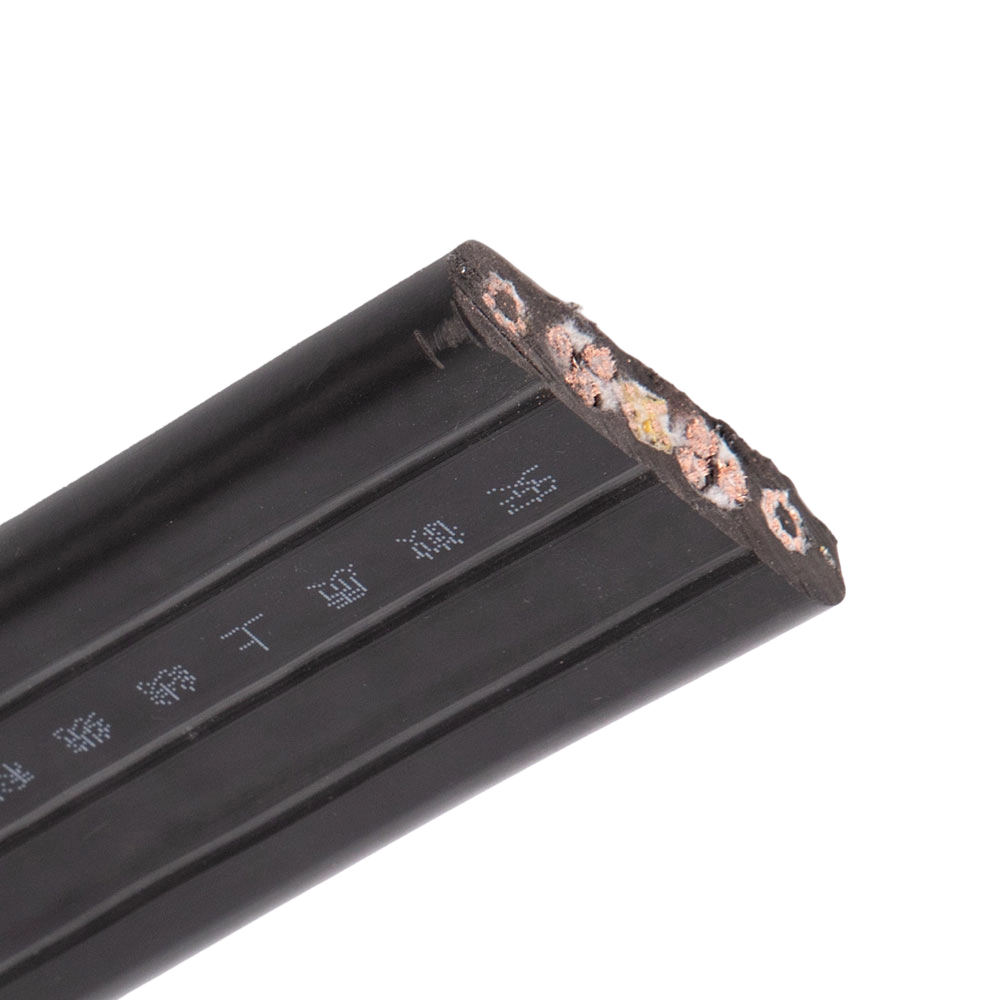

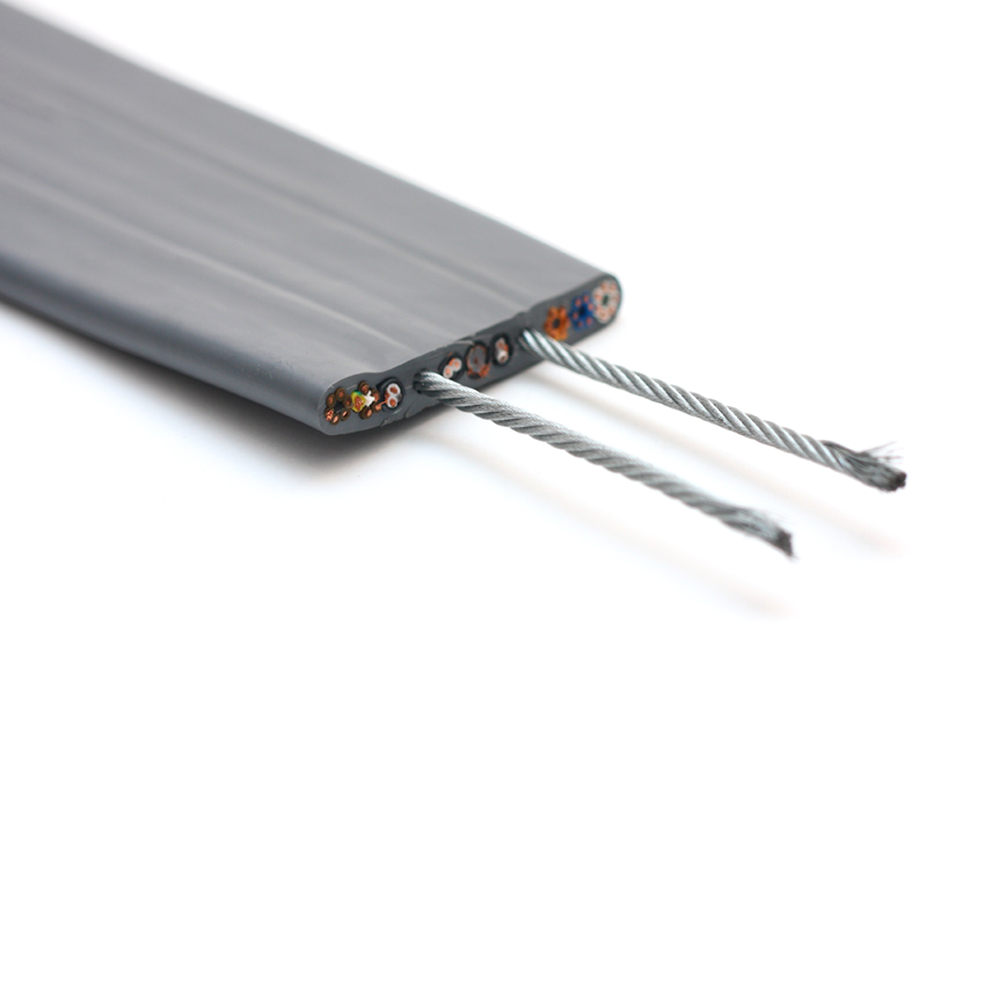

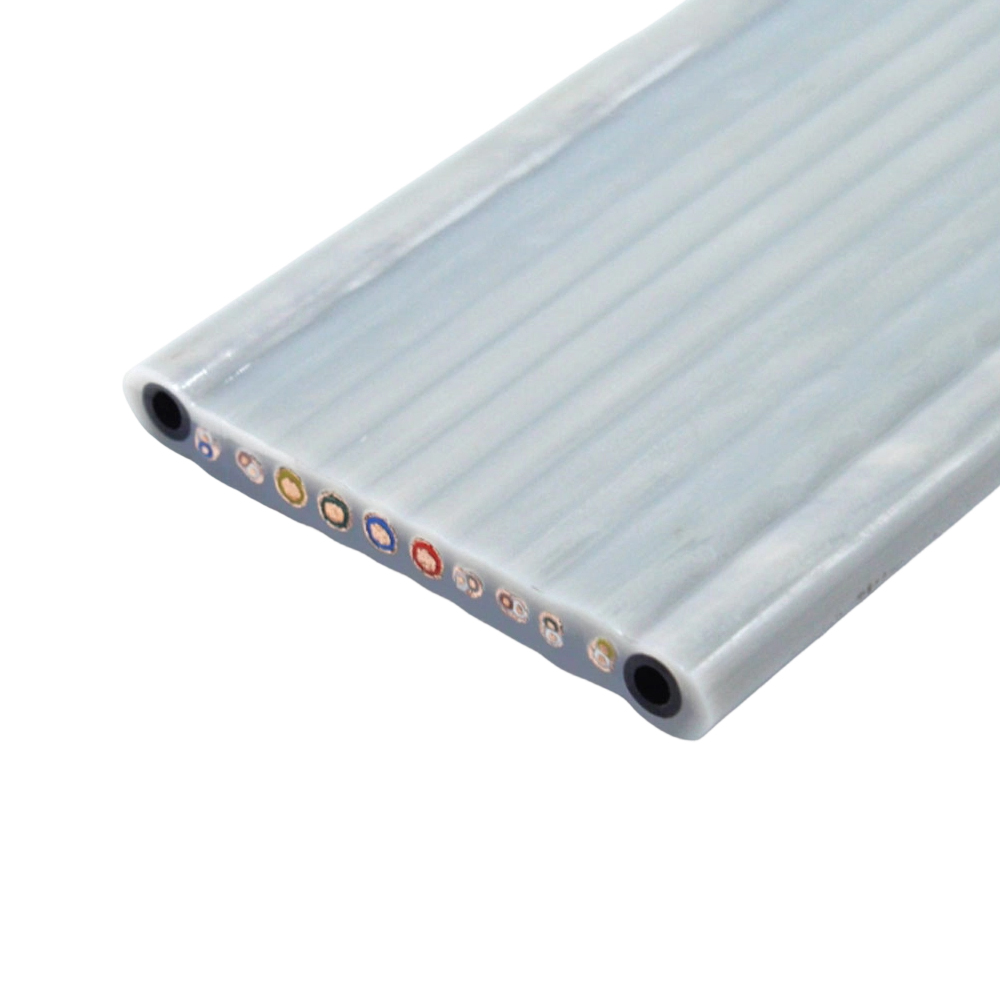

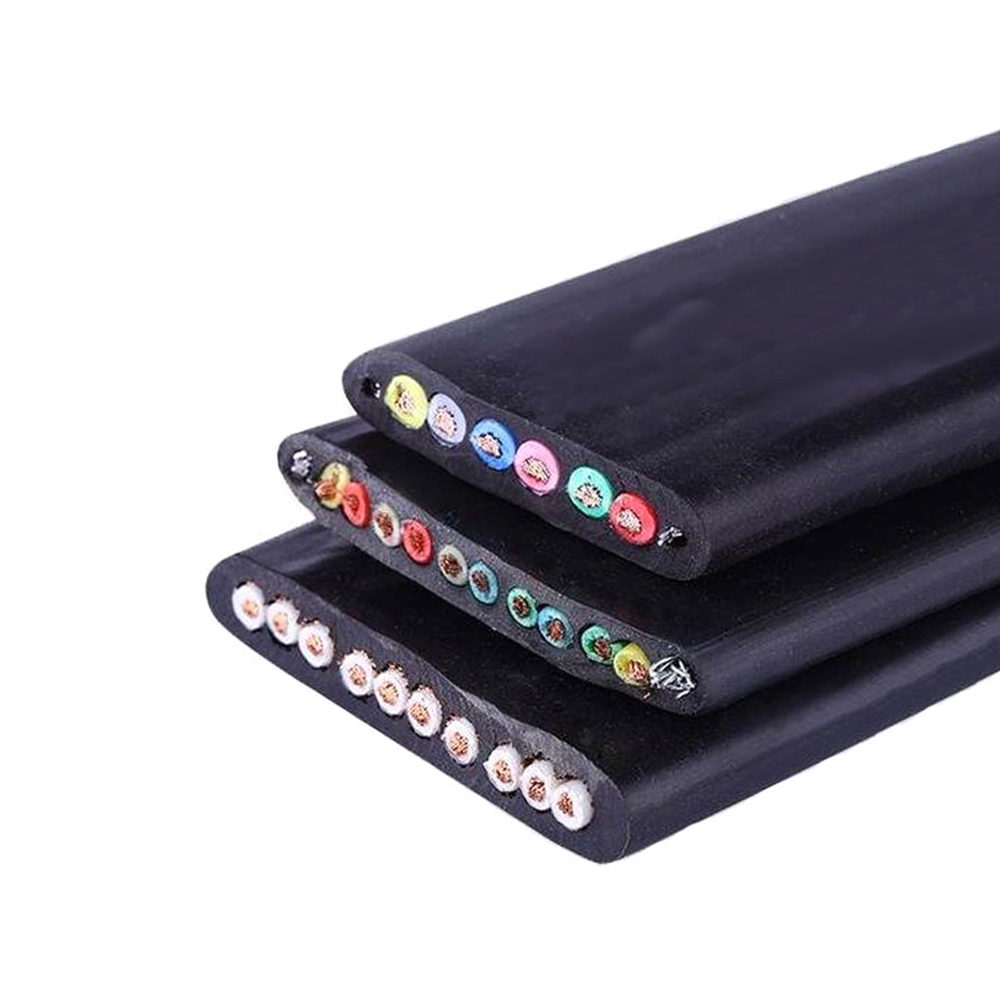

Pentru instalațiile înalte care depășesc 100 de metri de parcurs, sunt de obicei necesare măsuri suplimentare pentru a gestiona dinamica buclei. Elementele de armare din oțel sau fibre sunt uneori încorporate în cablul plat paralel cu conductorii, oferind o rigiditate longitudinală controlată care previne coborârea excesivă a buclei, menținând în același timp flexibilitatea transversală. Poziția acestor elemente de armare în secțiunea transversală a cablului afectează neutralitatea la încovoiere - în mod ideal, ele ar trebui să fie plasate la sau în apropierea axei neutre de îndoire, astfel încât să suporte sarcini de tracțiune și compresiune în timpul suspendării, fără a adăuga la solicitarea de încovoiere experimentată de conductorii de lângă ele.
Parametri geometrici cheie care afectează stabilitatea buclei caii de ridicare

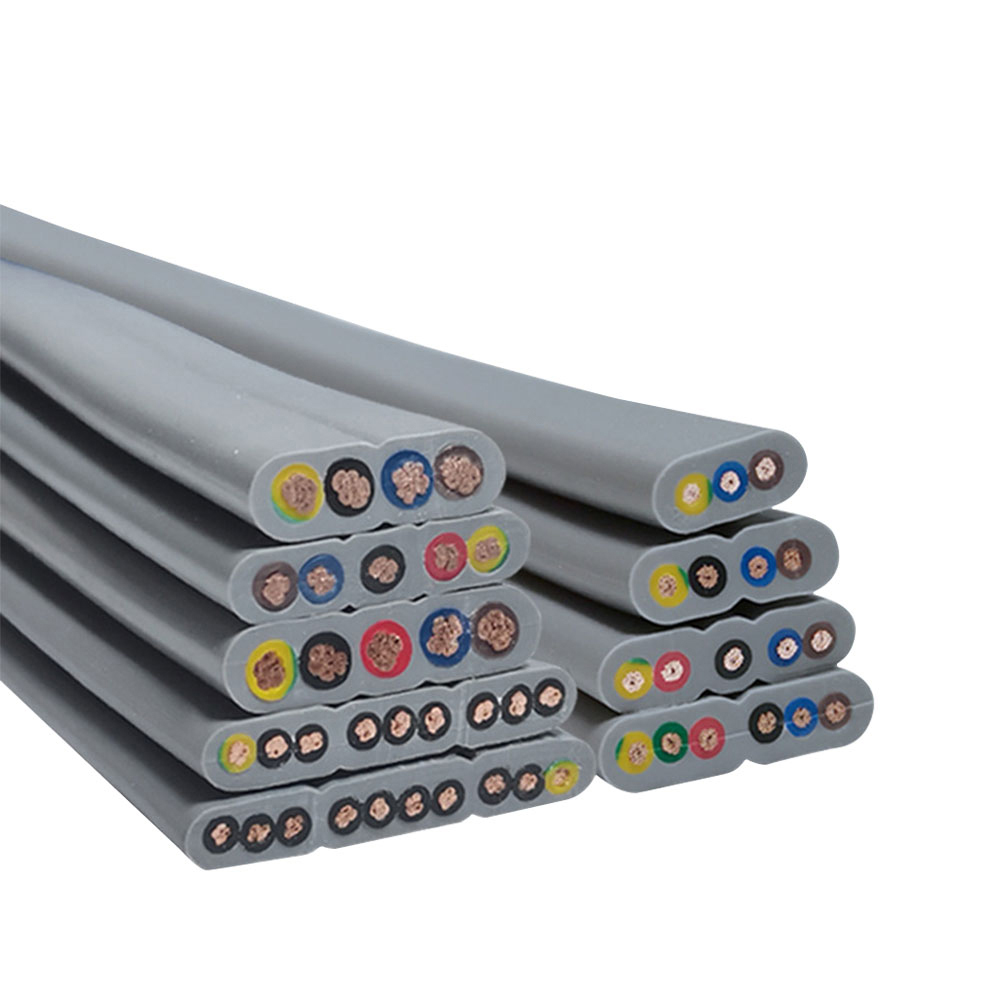

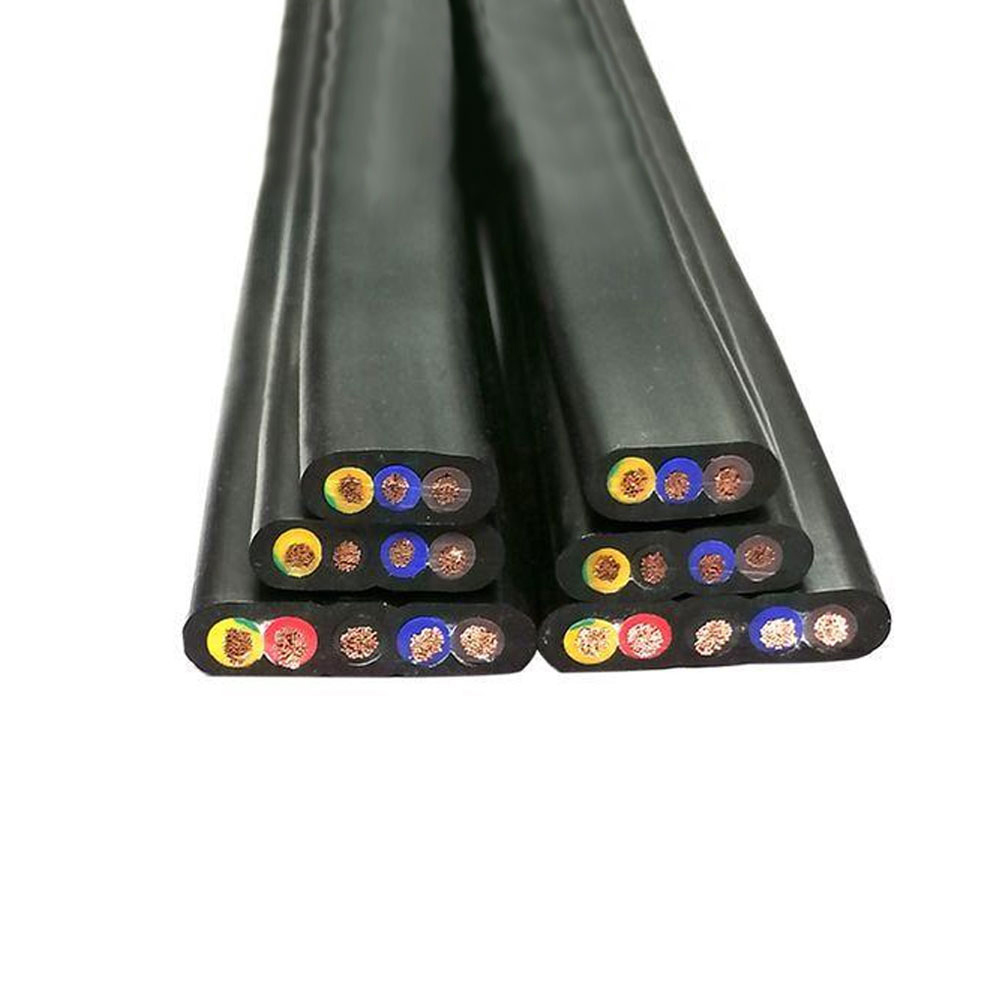

- Raport latime/grosime: Determină raportul dintre rigiditatea la încovoiere și la torsiune; guvernează dacă cablul menține o buclă stabilă într-un singur plan sau tinde să se răsucească.
- Poziția de mijloc a suspensiei: Punctul de atașare al buclei în raport cu lungimea cablului afectează geometria buclei la diferite poziții ale mașinii; selectarea incorectă a punctului de mijloc face ca cablul să trage pe podeaua gropii în poziții joase sau să se întindă în partea de sus a cursei.
- Amplasarea elementelor de armare: Umpluturi din oțel sau Kevlar adaugă rigiditate longitudinală; distanța lor față de axa neutră trebuie redusă la minimum pentru a evita amplificarea tensiunii de încovoiere în conductoarele adiacente.
- Greutatea cablului pe metru: Cablurile mai grele produc sag catenară mai mare și sarcini de tracțiune mai mari la clema de suspensie; pentru distante mari de deplasare, managementul greutatii este la fel de important ca si capacitatea electrica.

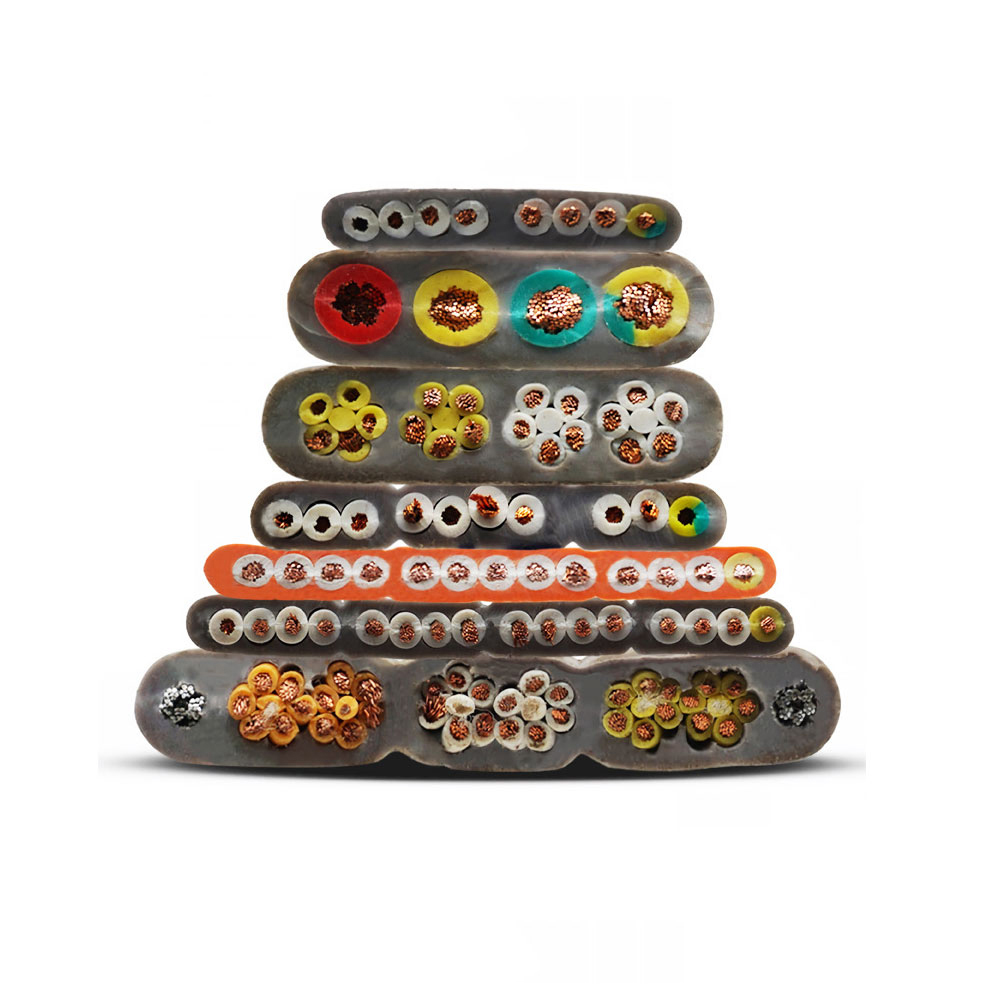

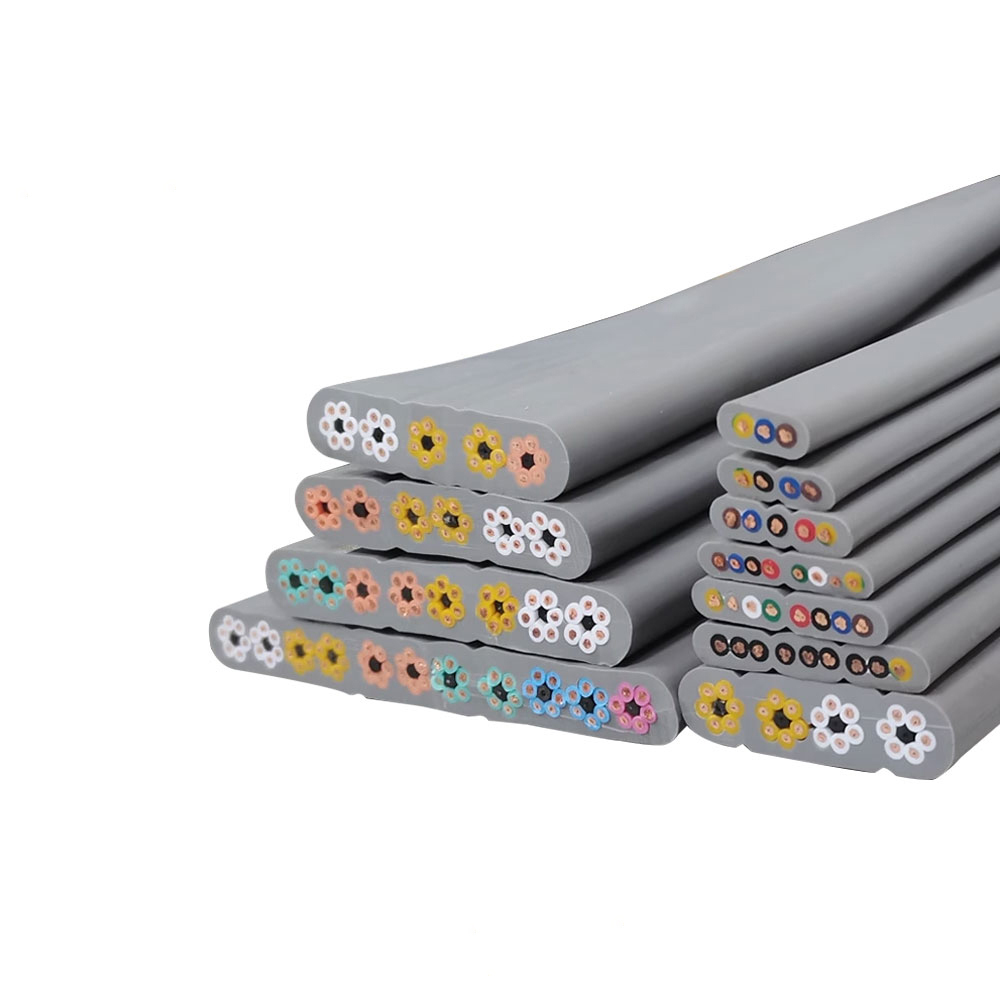

Compoziția circuitului în cablurile moderne de transport ale liftului: dincolo de putere și control simple
Sistemele contemporane de lift necesită cabluri de călătorie pentru a transporta un amestec din ce în ce mai divers de tipuri de circuite într-un singur corp de cablu plat. Instalațiile timpurii foloseau cabluri separate pentru alimentare și control, dar cablurile plate integrate moderne combină conductori de putere, perechi de semnal de control, perechi de date de comunicație și, în unele cazuri, elemente coaxiale pentru semnalizare video sau de înaltă frecvență - toate într-un singur cablu care trebuie să mențină izolarea electrică între tipurile de circuite în timp ce se flexează de milioane de ori. Înțelegerea a ceea ce necesită fiecare tip de circuit în ceea ce privește dimensionarea conductorului, ecranarea și izolarea este esențială pentru a evalua dacă specificația unui cablu se potrivește cu cerințele actuale ale sistemului.
| Tip de circuit | Dimensiunea tipică a conductorului | Ecranarea necesară | Funcția primară |
|---|---|---|---|
| Alimentare (iluminare/ventilator) | 1,0 – 2,5 mm² | Nu | Iluminat auto, ventilatie, motoare usi |
| Circuite de siguranță / control | 0,75 – 1,5 mm² | Opțional | Lanț de siguranță, selecție podea, control uși |
| Comunicație serială (CAN / RS485) | 0,5 – 0,75 mm² pereche răsucită | Da (individual sau general) | Autobuz de date de la controler la mașină |
| Video / interfon | Pereche coaxială sau ecranată | Da (scut coaxial) | CCTV, interfon pentru pasageri |
| Legare la pământ / conductor PE | Egal cu cel mai mare nucleu de putere | N/A | Împământare de protecție a metalelor auto |
Ecranarea într-un cablu plat de călătorie prezintă o provocare specială de inginerie, deoarece scuturile convenționale împletite sau folie reduc flexibilitatea și adaugă greutate. Ecranarea perechilor individuale folosind bandă de poliester aluminiu cu un fir de scurgere este soluția practică pentru perechile de date și comunicații dintr-un cablu care se deplasează - oferă o atenuare EMI adecvată fără a rigidiza în mod semnificativ cablul sau a crește secțiunea transversală a acestuia. Ecranarea generală a întregului pachet de cabluri este mai puțin obișnuită în aplicațiile de cabluri de călătorie, deoarece ar crea un element rigid pe toată lățimea cablului, degradând performanța la îndoire. După cum a constatat Zhishang Cable prin experiența de producție, poziționarea perechilor ecranate în secțiunea transversală a cablului plat contează, de asemenea: plasarea lor în centrul profilului plat, mai degrabă decât la margini, reduce tensiunea de îndoire pe care o experimentează și extinde integritatea ecranului pe durata de viață a cablului.
Practici de proiectare și instalare a clemelor de suspensie care determină fiabilitatea pe termen lung
Clema de suspensie - hardware-ul care atașează cablul de deplasare la cabina liftului și la suportul de mijloc al caii de ridicare - este singura locație în care cablul trece de la un element dinamic suspendat la un punct de atașare fix. Această tranziție creează o concentrare a tensiunilor care reprezintă o parte disproporționată a defecțiunilor cablurilor de transport. Designul defectuos al clemei sau practica incorectă de instalare în acest moment poate cauza oboseala conductorului, abraziunea izolației și fisurarea mantalei într-o fracțiune din durata de viață proiectată a cablului, indiferent de cât de bine este fabricat cablul în sine.
O clemă de suspensie proiectată corespunzător distribuie forța de strângere uniform pe toată lățimea cablului, fără a ciupi grupurile individuale de conductori. Clemele care aplică sarcini punctuale sau presiune neuniformă creează o amplificare a îndoirii localizată - cablul se flexează brusc la marginea clemei, mai degrabă decât să treacă treptat la secțiunea suspendată. Acest lucru accelerează dramatic oboseala conductorului la secțiunea prinsă. Clema ar trebui să ofere, de asemenea, o rază de îndoire controlată la punctul de ieșire al cablului, ghidând cablul în catenaria sa liberă, mai degrabă decât să-i permită să iasă într-un unghi ascuțit. Multe cleme disponibile comercial includ o rază formată sau o cizmă de detensionare în acest scop; instalațiile care utilizează hardware de prindere improvizate fără această caracteristică sunt o sursă comună de defecțiuni premature.
Lungimea instalării și poziționarea punctului de mijloc sunt la fel de importante. Bucla de agățare liberă a cablului trebuie să fie dimensionată astfel încât în poziția cea mai de jos a mașinii să rămână o buclă de slăbiciune minimă fără ca cablul să atingă podeaua gropii; iar la cea mai înaltă poziție a mașinii, bucla nu devine atât de strânsă încât să tragă cablul sub tensiune longitudinală. Producătorii furnizează de obicei linii directoare de calcul a distanței de deplasare până la lungimea cablului, dar acestea trebuie să țină cont de geometria reală a caii de ridicare, poziția suportului de la mijlocul caii de ridicare în raport cu intervalul de deplasare a mașinii și orice decalaj între punctul de atașare a mașinii și suportul de ridicare. Erorile în oricare dintre acești parametri se traduc direct în modele anormale de tensiuni care scurtează durata de viață a cablului, făcând calculul preinstalare un pas necesar mai degrabă decât o rafinare opțională.
