Cum afectează numărul de miezuri și configurația de eșuare pe traseul cablurilor de control în sistemele cu mai multe axe

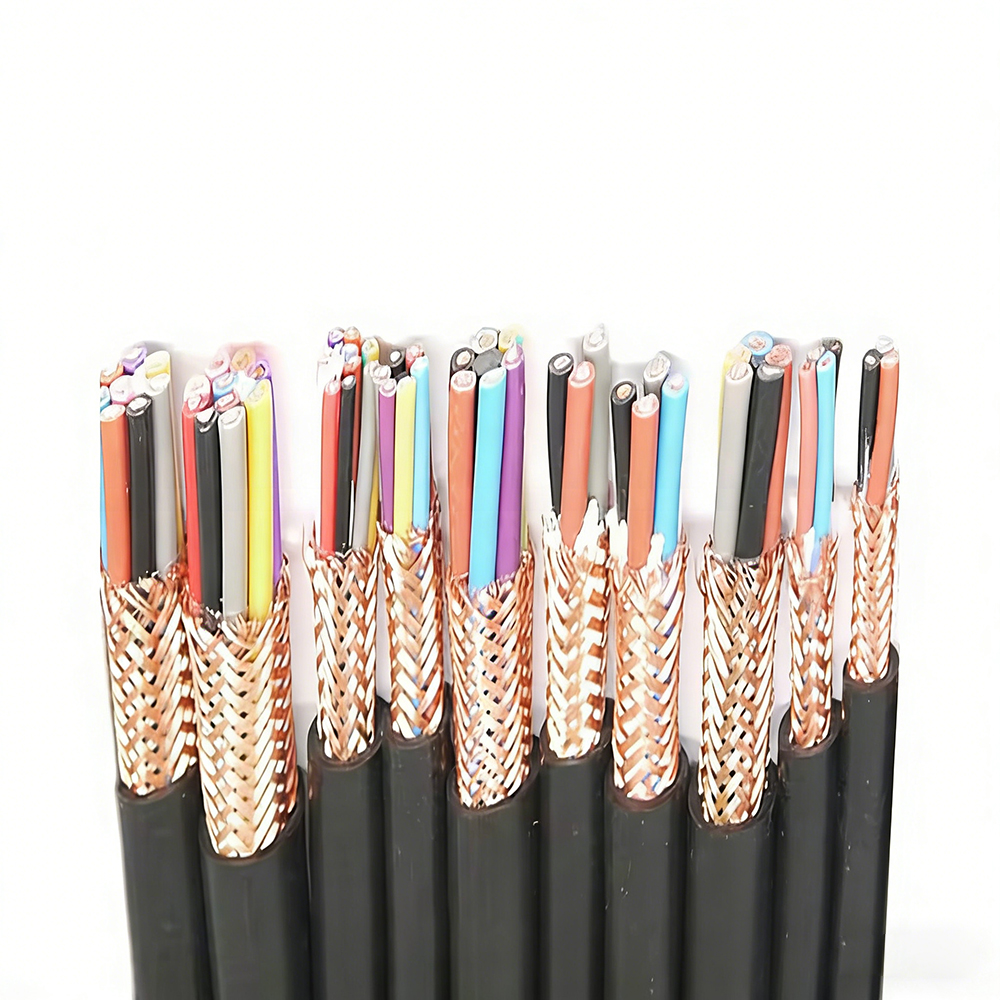

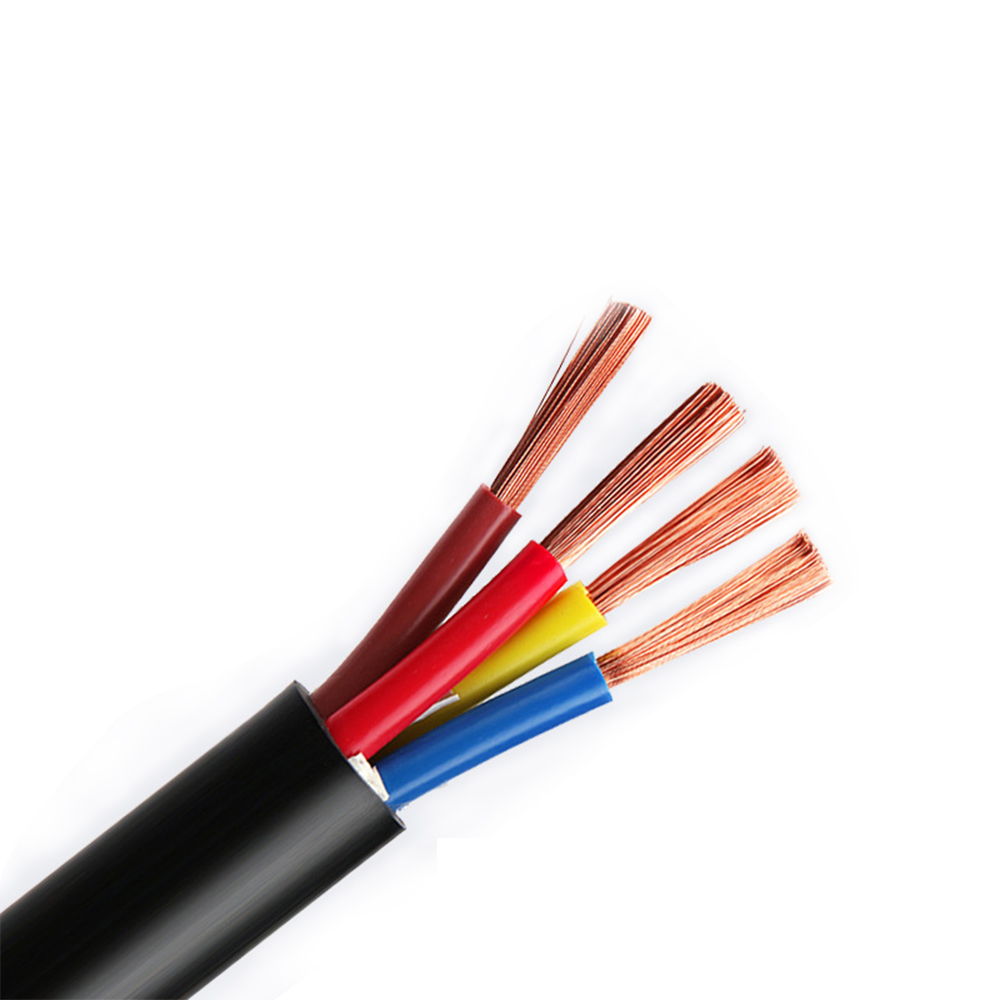

Multi-core control cables sunt specificate în funcție de numărul de miezuri și de secțiunea transversală a conductorului, dar configurația internă de torsionare - modul în care miezurile individuale sunt grupate, răsucite și așezate în cablu - are un efect substanțial asupra modului în care cablul se comportă în timpul trasării instalării și asupra modului în care funcționează în timp în sistemele cu mai multe tipuri de semnal care partajează un cablu comun. În sistemele de automatizare industrială și de control al mișcării cu mai multe axe, cablurile de control transportă în mod obișnuit un amestec de semnale I/O digitale, ieșiri ale senzorilor analogici, feedback al codificatorului și putere de joasă tensiune pentru solenoizi sau senzori - toate în aceeași manta de cablu. Gestionarea interacțiunii dintre aceste tipuri de semnal începe cu arhitectura internă a cablului.
Miezurile dintr-un cablu de control cu mai multe nuclee sunt de obicei aranjate într-unul din trei modele de torsionare: concentrice (miezuri așezate în straturi concentrice succesive), țesătură în grup (toate nucleele țesute împreună fără stratificare specifică) sau grupare sector/cadrant (miezuri organizate în subgrupe funcționale, adesea cu ecranare individuală per grup). Toronarea concentrică produce un diametru exterior previzibil și stabil și asigură că niciun miez nu este poziționat în mod permanent la marginea exterioară a cablului - fiecare miez migrează între pozițiile interioare și exterioare pe măsură ce cablul este îndoit, distribuind stresul mecanic mai uniform decât încordarea în grup, unde anumite miezuri pot fi în mod constant în poziții cu tensiuni ridicate. Pentru cablurile de control cu 12 sau mai multe miezuri instalate în aplicații cu flexie continuă, toroanele concentrice prelungesc în mod semnificativ durata de viață în comparație cu echivalentele cu toroane în bloc cu aceleași specificații.
Gruparea cadranelor, în care nucleele legate funcțional sunt împodobite împreună în subunități în cadrul cablului, permite ca diferite categorii de semnal să fie separate fizic în interiorul cablului. O configurație comună plasează perechi de semnal analogic într-un cadran, nuclee I/O digitale în altul și nuclee de alimentare într-un al treilea, cu subunitățile ecranate individual. Acest aranjament reduce cuplarea capacitivă dintre nucleele de putere și semnal - care altfel ar introduce zgomot de comutare pe liniile de semnal analogic - și permite ca fiecare subunitate să fie identificată și terminată separat la panoul de control, fără a împrăștia toate nucleele dintr-un singur pachet. Compartimentul este diametrul cablului și costul crescut în comparație cu un design neecranat, uniform cu șuvițe, cu același număr de miezuri.
Design anti-interferență în cablurile de control: mecanisme dincolo de ecranarea simplă
Ecranarea este cea mai vizibilă caracteristică anti-interferență a a control cable , dar compatibilitatea electromagnetică în aplicațiile de control industrial necesită o abordare stratificată în care ecranarea este un element dintre mai multe alegeri de proiectare care determină în mod colectiv cât de bine respinge cablul zgomotul și evită injectarea interferențelor în circuitele adiacente. Specificarea „cablu de control ecranat” fără a înțelege arhitectura completă de gestionare a interferențelor duce frecvent la instalații care continuă să sufere probleme de zgomot în ciuda prezenței unui scut.
Primul mecanism este potrivirea impedanței între cablu și terminația acestuia. Un ecran de cablu de control este la fel de eficient ca impedanța sa de terminare. Un scut conectat printr-un fir lung de coadă la un șurub de împământare al șasiului prezintă o impedanță inductivă care crește odată cu frecvența, făcând conexiunea scutului din ce în ce mai ineficientă exact la frecvențele în care interferența radiată de la variatoarele de frecvență (VFD) și sursele de alimentare comutatoare este cea mai puternică - de obicei 150 kHz la 30 MHz. Terminarea ecranului cu impedanță scăzută la 360° folosind presetupe pentru cablu EMC sau cleme de ecranare care fac contact circumferențial cu ecranul pe întreaga sa periferie menține eficiența ecranului până la frecvențele necesare pentru conformitatea EMC industrială. Numai lungimea coadă poate crește impedanța de terminare a scutului cu un factor de 10–100 la 10 MHz, comparativ cu o terminație de 360°, anulând efectiv beneficiile scutului în domeniul de înaltă frecvență.

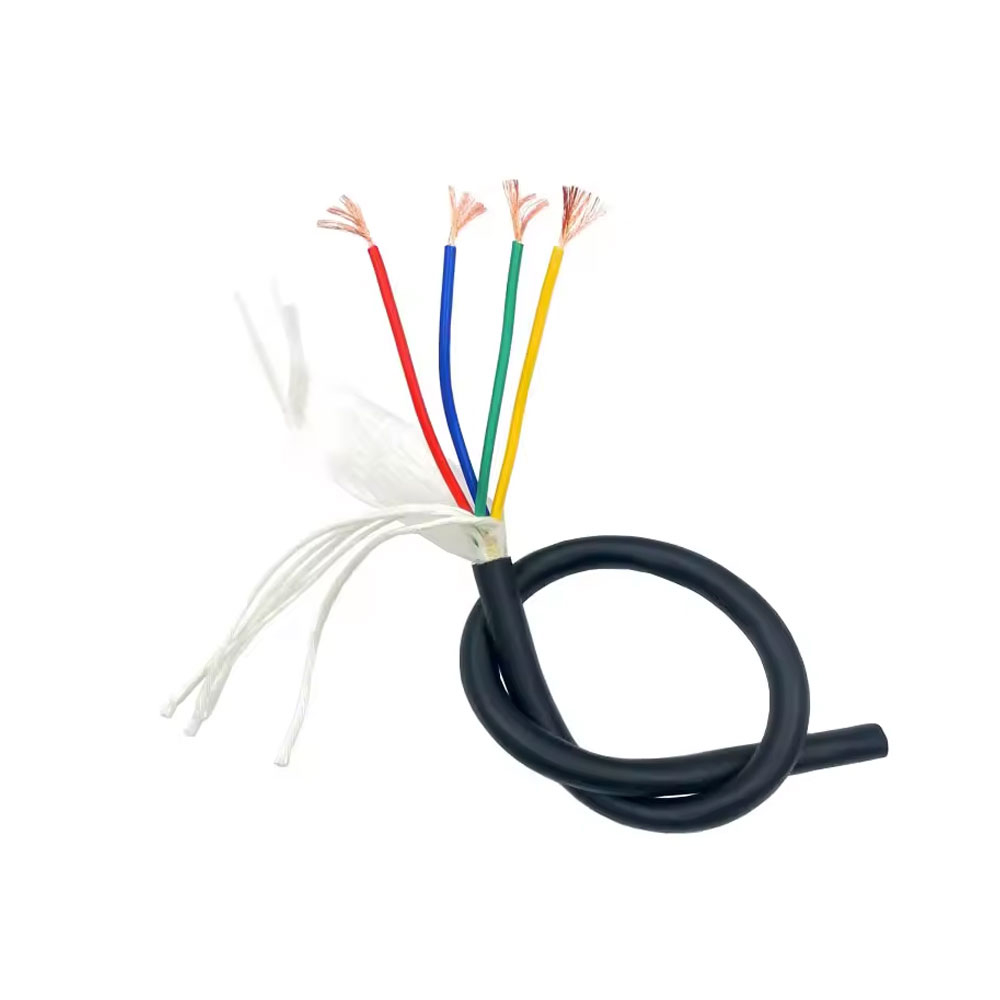

Al doilea mecanism este separarea capacitivă între nucleele de putere și semnal. Chiar și în cadrul unui cablu ecranat, miezurile de alimentare care transportă curenți comutați de la ieșirile releului sau driverele de solenoid cuplează capacitiv interferența în miezurile de semnal adiacente. Cuplarea este proporțională cu capacitatea reciprocă dintre miezuri, care depinde de distanța de separare a acestora și de constanta dielectrică a izolației dintre ele. Modelele de cabluri de control care separă fizic nucleele de putere de nucleele de semnal - folosind elemente de umplere, partiții interne sau grupări de subunități - reduc capacitatea reciprocă și, în consecință, injecția de zgomot fără a necesita material de ecranare suplimentar.
Al treilea mecanism este utilizarea de perechi răsucite individual pentru semnale analogice. Răsucirea unei perechi de semnal analogic în cadrul întregului pachet de cabluri oferă o respingere diferențială a zgomotului, care este independentă de ecranul general. O pereche analogică ecranată, dar nerăsucită, în interiorul unui cablu de control cu mai multe fire este expusă la captare inductivă de la curenții comutați adiacenți; tensiunea indusă apare ca un semnal de mod comun pe ambii conductori, dar deoarece cei doi conductori sunt în poziții diferite în cadrul fasciculului, ei nu văd tensiuni induse identice, iar diferența apare ca un zgomot diferenţial (corupător de semnal). Răsucirea perechii asigură că ambii conductori alternează continuu între pozițiile interioare și exterioare, egalând tensiunile induse și permițând respingerea în modul comun la receptor pentru a anula eficient zgomotul. Pentru buclele de control analogice de 4–20 mA, unde semnalul la scară maximă reprezintă doar 16 mA de variație a curentului, chiar și curenții de zgomot diferențial mici produc erori semnificative de măsurare.
Tensiunea nominală în cablurile de comandă și de ce tensiunea nominală nu este tensiunea de semnal maximă permisă
Cablurile de control sunt de obicei evaluate la 300/500 V sau 450/750 V (U0/U, unde U0 este tensiunea la pământ și U este tensiunea dintre conductori). Aceste evaluări sunt adesea înțelese greșit ca tensiunea maximă de semnal pe care o poate transporta cablul, dar ele definesc de fapt capacitatea sistemului de izolație în condiții de testare și clasificarea tensiunii sistemului care guvernează cerințele de instalare - nu tensiunea semnalului utilizat.
Valoarea nominală de 300/500 V înseamnă că izolația este proiectată să reziste la 300 V de la orice conductor la pământ în mod continuu și la 500 V între oricare doi conductori. În sistemele de control industrial care funcționează la 24 V DC (tensiunea de control dominantă în PLC și sistemele de automatizare) sau 110/230 V AC pentru I/O de înaltă tensiune, aceste valori nominale oferă o marjă substanțială peste tensiunea de operare reală. Semnificația practică a tensiunii nominale este în două scenarii: supratensiune de impuls și condiții de defecțiune a sistemului. Comutarea tranzitorii de la contactele releului și bobinele solenoidelor poate genera vârfuri de tensiune de câteva sute de volți suprapuse semnalului de control normal. Izolația trebuie să reziste acestor tranzitorii fără inițierea descărcării parțiale, iar tensiunea nominală este parametrul care asigură existența acestei marje. Un cablu nominal de 300/500 V care funcționează la 24 V DC are o marjă de aproximativ 12 × față de tensiunea nominală conductor-pământ - suficientă pentru aproape toate mediile industriale tranzitorii atunci când cablul este direcționat corect departe de echipamentele de înaltă tensiune.
Al doilea scenariu este condițiile de defecțiune a sistemului. Într-un cablu de control cu mai multe fire care transportă atât semnale I/O de 230 V AC, cât și semnale logice de 24 V DC - o configurație întâlnită în proiectele de automatizare de modernizare în care cablul de control servește mai multe funcții - o defecțiune care scurtează un miez de 230 V la un miez adiacent de 24 V supune izolația miezului de 24 V la valoarea maximă a cablului de 230 V/50. tensiunea de defect rămâne în interiorul anvelopei de proiectare a izolației. Un cablu evaluat la numai 150/250 V în același scenariu de defecțiune poate suferi o defecțiune a izolației care propagă defecțiunea mai degrabă decât să o rețină. Selectarea tensiunii nominale a cablului de control pe baza celei mai înalte tensiuni prezente în sistem - nu tensiunea tipică de operare - este abordarea inginerească corectă.
Standardele de codificare a culorilor cablurilor de control și provocările proiectelor interregionale
Identificarea miezului în cablurile de control cu mai multe fire este guvernată de standarde regionale care diferă semnificativ între piețe. În proiectele care implică echipamente fabricate într-o regiune și instalate în alta – sau în echipamente OEM exportate pe mai multe piețe – conflictele de codare a culorilor necesită o documentare atentă și, în unele cazuri, recablare la locul de instalare. Înțelegerea standardelor regionale dominante și a incompatibilităților acestora este esențială pentru achiziționarea de cabluri de control în lanțurile internaționale de aprovizionare.
| Function | IEC 60446 / Standard UE | North America (NEC) | China (GB/T) |
| Pământ de protecție (PE) | verde/Yellow (mandatory) | Green or Green/Yellow | Yellow/Green (mandatory) |
| Neutru | Albastru | White or gri | Light Blue |
| L1 / Phase A | Brown | negru | Yellow |
| L2 / Faza B | negru | roșu | Green |
| L3 / Faza C | Gray | Albastru | roșu |

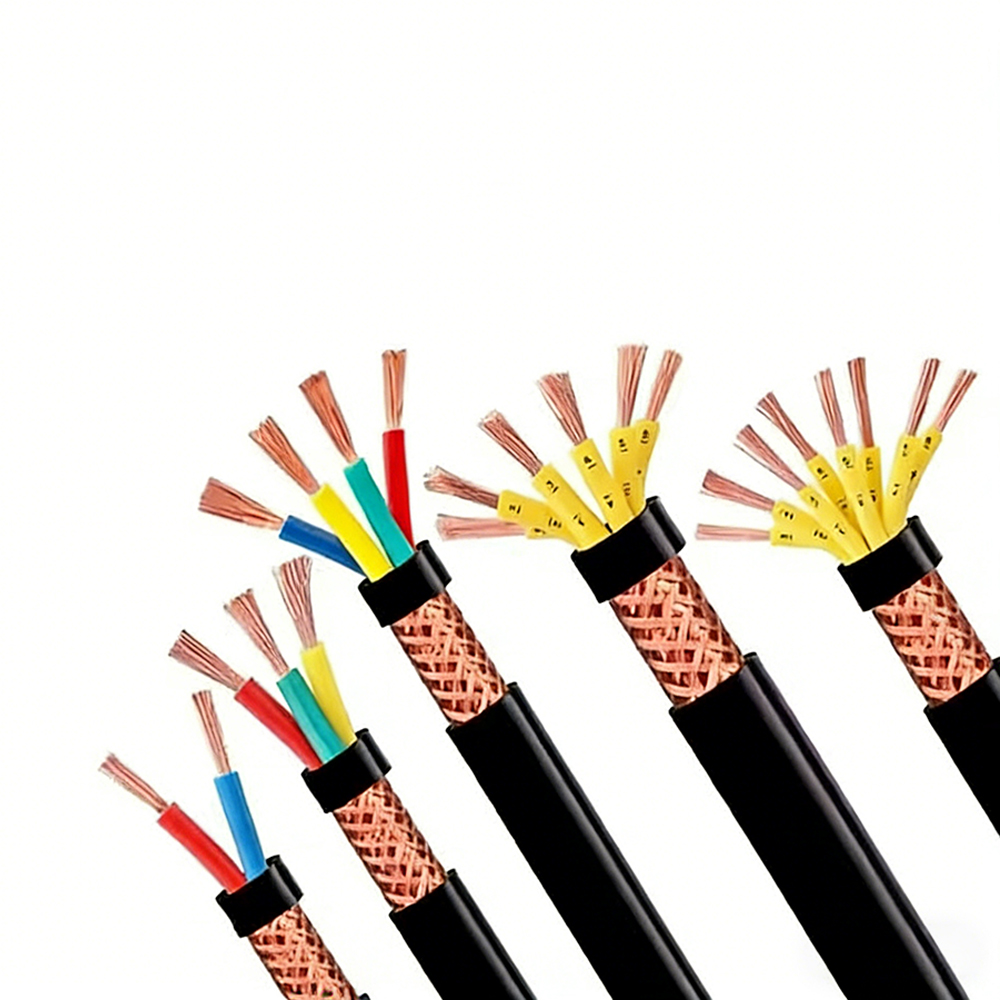

Conflictul cel mai probabil să creeze un incident de siguranță este tratarea nucleelor albastre și negre. Conform IEC 60446, albastrul desemnează neutru, iar negrul desemnează una dintre fazele sub tensiune. Conform convenției NEC nord-americane, albastrul desemnează un conductor de fază, iar albul/griul desemnează neutru. Un electrician instruit exclusiv pe un standard care întâlnește un cablu conectat la celălalt standard poate identifica incorect un conductor sub tensiune ca neutru. For this reason, international OEM equipment manufacturers often supplement color coding with numeric core identification — printed directly on the insulation jacket of each core — which provides an unambiguous identification system that is independent of regional color conventions. IEC 60228 and DIN VDE 0293 provide for numeric marking as an alternative or supplement to color identification, and control cable suppliers servicing export markets increasingly offer both color-coded and numbered-core options within the same cable construction.
Pentru cablurile de control cu număr mare de nuclee (19 nuclee și mai sus), codarea culorilor devine nepractică deoarece numărul de culori distinse cu contrast vizual bun în iluminatul industrial tipic este limitat la aproximativ 10-12. Standard practice for high core counts uses a primary color plus numeric ring marking, or a systematic combination of base colors with tracer stripes (a colored stripe on a white or black base core jacket) that extends the distinguishable combination count well beyond the range achievable with solid colors alone.
Selectarea secțiunii transversale a cablului de control: de ce curentul de semnal este rareori factorul determinant
For most control and instrumentation cables, the signal currents are small enough that thermal ampacity is not the limiting factor in conductor cross-section selection. A 4–20 mA analog loop, a PLC digital input drawing 5–10 mA, or a proximity sensor consuming 50 mA at 24 V DC all generate negligible I²R heating in conductors as small as 0.14 mm². The actual constraints that drive conductor cross-section selection in control cables are voltage drop, mechanical robustness, termination compatibility, and fault loop impedance requirements — none of which relate to thermal ampacity.
Voltage drop is the dominant electrical constraint for 24 V DC control circuits. Căderea de tensiune admisibilă depinde de dispozitivul de la capătul cablului: un modul de intrare PLC poate specifica o tensiune de intrare minimă de 15 V DC pentru a garanta recunoașterea logic-HIGH, ceea ce înseamnă că cablul nu trebuie să scadă mai mult de 9 V de la sursa de 24 V în cazul cel mai rău caz. Pentru o ieșire digitală care antrenează un solenoid la 200 mA pe un cablu de 50 de metri (100 de metri lungime a conductorului pentru alimentare și retur), rezistența conductorului trebuie să fie mai mică de 9 V / 0,2 A = 45 Ω total. This requires a conductor resistance below 0.45 Ω/m, which corresponds to a cross-section of approximately 0.38 mm² in copper. Selectarea 0,5 mm² oferă o marjă; selectarea 0,14 mm² (care are o rezistență de aproximativ 0,13 Ω/m × 100 m = 13 Ω — în limitele pentru curse foarte scurte, dar marginale la 50 de metri) ar produce o funcționare nesigură la lungimi de rulare mai mari, chiar dacă curentul de 200 mA este banal din punct de vedere termic pentru firul de 0,14 mm².
Mechanical robustness during termination is the practical lower limit for conductor cross-section in most industrial control applications. Conductoarele mai mici de 0,25 mm² sunt predispuse la rupere la conexiunile bornelor cu șurub dacă conductorul nu este așezat corect înainte de strângerea șurubului și sunt foarte sensibili la suprastrângere. În panourile de comandă asamblate de mai mulți tehnicieni sub presiune de producție, consistența calității de terminare pentru conductoarele foarte fine este semnificativ mai mică decât pentru conductorii de 0,5 mm² sau 0,75 mm², care tolerează o gamă mai largă de tehnici de terminare. Cele mai multe specificații ale cablurilor de control industrial se stabilesc pe 0,5 mm² ca minim practic pentru terminarea panoului, chiar și atunci când cerințele electrice ar permite dimensiuni mai mici.
Cerințele privind impedanța buclei de defect se aplică acolo unde cablurile de control trebuie să aibă protecție la supracurent în conformitate cu IEC 60364-4-41 (protecție împotriva șocurilor electrice). În circuitele în care impedanța buclei de defect trebuie să fie suficient de scăzută pentru a asigura funcționarea dispozitivului de protecție la supracurent în timpul necesar de deconectare, secțiunea transversală a conductorului trebuie calculată din cerința de impedanță a buclei de defect, mai degrabă decât din curentul normal de funcționare. Acest lucru devine relevant atunci când cablurile de control împart o cale de rulare sau o carcasă cu circuite de 230 V AC și conductorii cablului de control ar putea fi alimentați în condiții de defecțiune.
Control Cable Installation in Cable Trays: Segregation Rules and Their Engineering Rationale
Segregarea jgheaburilor de cabluri pentru cablurile de control este specificată în IEC 61537, IEC TR 62490 și diferite coduri electrice naționale, toate care stabilesc cerințe minime de separare între cablurile de comandă și cele de alimentare. Aceste cerințe sunt adesea tratate ca formalități birocratice în practică, dar fiecare regulă are o rațiune inginerească specifică legată de cuplarea inductivă și capacitivă, diferențele de potențial la masă și limitarea defecțiunilor.
The primary coupling mechanism driving segregation requirements is inductive pickup from power cables carrying switched currents. Unitățile de frecvență variabilă produc forme de undă de curent bogate în conținut de armonici de înaltă frecvență - cablurile tipice de ieșire VFD transportă componente de curent semnificative la 5, 7, 11 și armonici superioare ale frecvenței de comutare a variatorului (frecvența purtătoare adesea 4-16 kHz), producând energie de interferență în intervalul de sute de kiloherți. Cablurile de semnal de control direcționate în paralel și în imediata apropiere a cablurilor de ieșire VFD se comportă ca înfășurarea secundară a unui transformator cuplat slab, cu tensiunea indusă proporțională cu rata de modificare a câmpului magnetic (dI/dt) și aria buclei formate de conductorii cablului de control și calea lor de întoarcere. The recommended minimum separation between VFD output cables and unshielded control cables in a common tray is typically 200–300 mm; pentru cablurile de control ecranate cu ecrane împământate corespunzător, se acceptă adesea o separare de 100 mm, deoarece ecranul asigură o atenuare suplimentară a interferenței cuplate.
Diferența de potențial la pământ este o problemă de segregare specifică instalațiilor industriale mari, unde diferite secțiuni ale sistemului de împământare pot fi la potențiale diferite în timpul evenimentelor tranzitorii. A control cable running between two buildings or between remote sections of a large plant grounds its shield at both ends; dacă diferența de potențial de masă dintre cele două puncte finale depășește capacitatea de respingere în modul comun a sistemului de control, diferența de potențial de masă apare ca o tensiune de zgomot pe semnal. Dirijarea cablurilor de control pe aceeași cale ca și cablurile de alimentare de la același panou de distribuție minimizează diferența de potențial de masă dintre terminațiile ecranului cablului, deoarece atât sistemele de alimentare, cât și sistemele de control fac referire la același punct de masă. Acesta este motivul ingineresc din spatele regulii conform căreia cablurile de control ar trebui să urmeze același traseu fizic ca și sursa de alimentare a echipamentelor controlate, mai degrabă decât să urmeze calea cea mai scurtă directă prin instalație.
Fault containment is the safety rationale for separating control cables from high-voltage power cables in cable trays. O defecțiune a unui cablu de alimentare de înaltă tensiune - arc intern, defecțiune a izolației sub curent de scurtcircuit - poate produce suficientă energie pentru a aprinde mantaua cablurilor adiacente. Cablurile de control care transportă semnale ale funcției de siguranță (oprire de urgență, intrări relee de siguranță, monitorizare gardă) trebuie să rămână funcționale în timpul unui incendiu sau eveniment de defecțiune care implică cabluri adiacente pentru a permite sistemului de siguranță să execute secvența de oprire. IEC 62061 și ISO 13849 (standarde de siguranță funcțională) necesită ca cablurile de control relevante pentru siguranță să fie separate fizic de cablurile care nu sunt de siguranță sau protejate de bariere rezistente la foc atunci când sunt instalate în canale de cablu comune. Aceasta este o cerință din ce în ce mai comună în evaluările siguranței mașinilor, unde trasarea fizică a cablurilor de control al siguranței face parte din documentația oficială a arhitecturii de siguranță.
Control Cable Termination Practices That Directly Affect Long-Term Signal Integrity
Terminarea cablurilor de control la blocurile terminale, carcasele conectorilor și panourile echipamentelor este locul unde provin majoritatea problemelor de integritate a semnalului induse de câmp. Cable manufacturing quality provides the electrical performance potential; termination quality determines whether that potential is realized in the installed system. Several termination practices have a direct, measurable impact on the long-term reliability of control signals.
Selectarea virolei pentru conductoare fine
Cablurile de comandă cu conductoare fine Clasa 5 sau Clasa 6 necesită manșoane de capăt (manșoane standard DIN 46228) la conexiunile terminale cu șurub. Ferula îndeplinește două funcții: consolidează firele individuale într-un singur corp geometric care umple corect zona de prindere terminală și protejează firele de a fi tăiate de șurubul terminal în timpul strângerii. Dimensiunea virolei trebuie să se potrivească exact cu secțiunea transversală a conductorului - o virolă supradimensionată permite conductorului comprimat să se tragă sub vibrație; an undersized ferrule causes strand damage and high contact resistance. Pentru conductorii care transportă semnale analogice de 4-20 mA, rezistența de contact crește până la 0,5 Ω la terminal introduce o eroare de tensiune de 0,01 mV la 20 mA - neglijabilă în sine, dar cumulată la mai multe terminații dintr-un lanț de semnal și progresiv mai rău pe măsură ce oxidarea crește rezistența de contact în timp în medii umede sau contaminate.
Managementul firului de scurgere a scutului

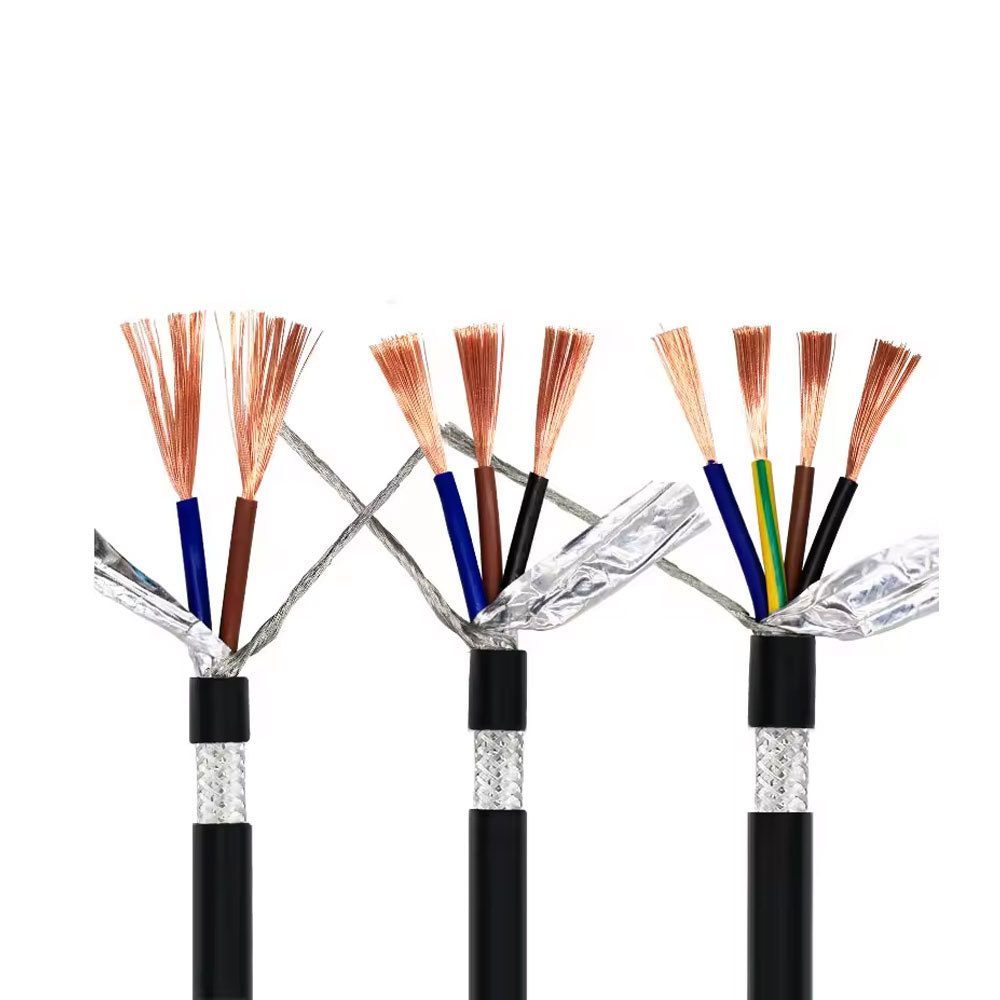

Firul de scurgere al unui cablu de comandă ecranat cu folie — firul de cupru gol sau cositorit care merge în contact cu ecranul din folie — trebuie manipulat cu grijă la capetele cablului pentru a evita degradarea eficienței ecranului. O eroare obișnuită de instalare este lăsarea firului de scurgere expus dincolo de punctul de terminare a scutului, formând o coadă neecranată care poate capta interferența și o poate injecta direct în blocul de borne. Cablul de drenare trebuie să fie terminat cât mai aproape de clema de ecranare sau de presa EMC posibil, cu orice exces tăiat, mai degrabă decât înfăşurat sau îmbinat cu conductori de semnal. La capătul echipamentului al cablului (unde ecranul este împământat), terminația firului de drenare ar trebui să fie pe o bară de ecranare dedicată care se conectează la terminalul PE al dulapului cu cel mai scurt conductor posibil - nu direcționat prin aceeași șină de borne ca și conductorii de semnal, unde curenții induși în firul de dren ar putea cupla capacitiv la bornele adiacente.
Raza de curbare la punctele de terminare
Punctul în care un cablu de control trece de la suportul de cablu în blocul de borne este una dintre locațiile cu cele mai mari solicitări mecanice din instalație. Îndoirea bruscă a unui cablu de control cu mai multe fire la această tranziție - pentru a îmbrăca bine cablul de-a lungul peretelui panoului - creează o deformare permanentă a miezului cablului dacă raza de îndoire este mai strânsă decât raza minimă de îndoire a cablului de instalare (de obicei 6–10 × diametrul exterior pentru instalarea fixă). Miezurile deformate permanent dezvoltă microfisuri de izolație la punctul de îndoire în timp prin cicluri termice repetate, iar miezurile din exteriorul îndoirii prezintă o rezistență mai mare a conductorului datorită întăririi prin lucru a toroanelor de cupru la secțiunea deformată. Pentru panourile de control din medii cu cicluri de temperatură semnificative (dulapuri exterioare, clădiri industriale neîncălzite), menținerea razei de curbură corecte la punctele terminale este la fel de importantă pentru fiabilitatea pe termen lung ca orice alt parametru de instalare.
