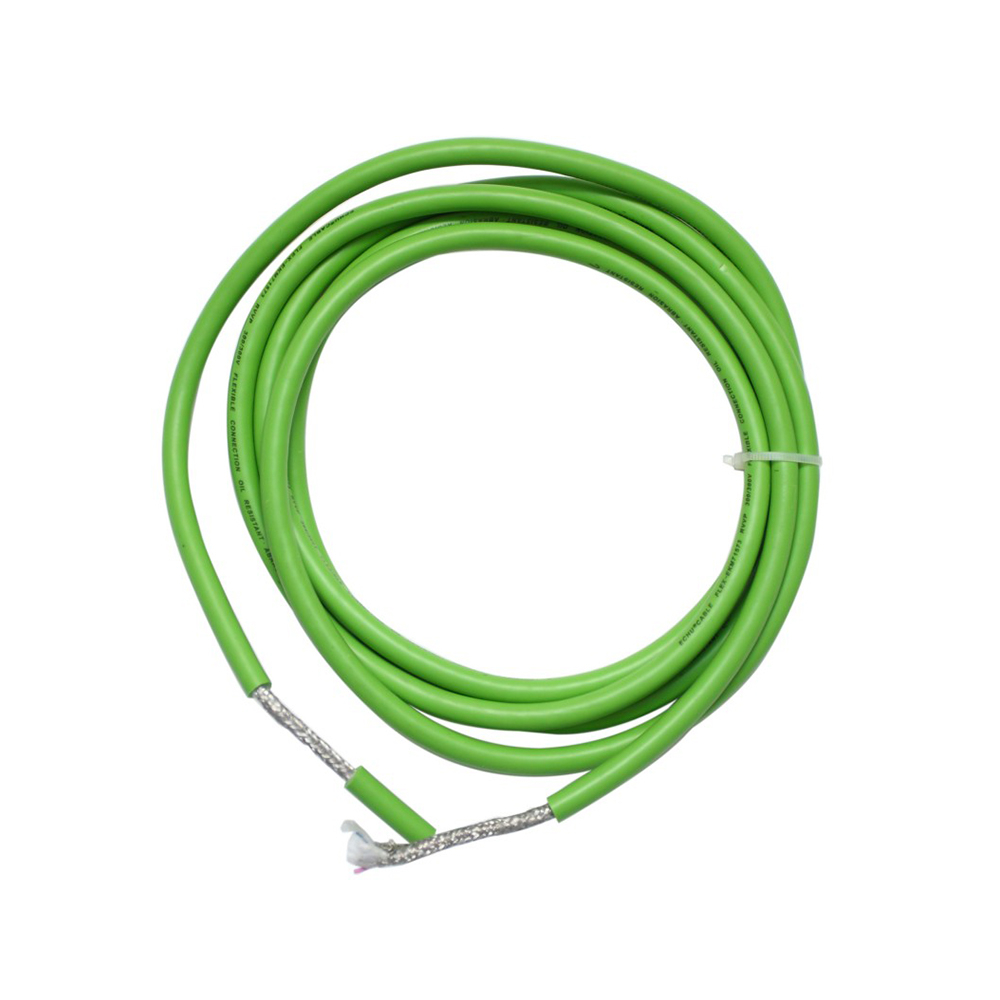

Cablu robot din PVC JQR-246P, ecranare completă din cupru

Asigurarea integrității semnalului:
Designul de ecranare stratificat izolează eficient diafonia dintre liniile de alimentare și liniile sensibile de control/semnal, prevenind zgomotul de înaltă frecvență de la servomotor să afecteze feedback-ul codificatorului sau comunicarea cu magistrala, reducând astfel ratele de eroare.
Durabilitate dinamică economică:
În timp ce oferă o bună ecranare, păstrează rentabilitatea ridicată și milioane de cicluri de îndoire ale cablurilor robotizate din PVC, îndeplinind cerințele de rezistență ale majorității scenariilor de automatizare industrială.
Protecția de bază a mediului:
Învelișul din PVC oferă protecție fundamentală împotriva uleiului, grăsimilor, lichidului de răcire și umidității, îndeplinind nevoile mediilor industriale generale.
Domeniul de aplicare: Folosit pentru transmisia fiabilă a puterii mixte și a semnalelor sensibile în echipamentele generale de automatizare industrială unde există anumite interferențe electromagnetice și cablul trebuie să reziste la mișcare alternativă de frecvență medie până la înaltă.
Avantajele cablului robot din PVC JQR-246P
Strat de ecranare împletit cu cupru complet: Utilizează ecranare împletită cu sârmă de cupru cositorită de înaltă densitate, cu o acoperire ≥85%, suprimând în mod eficient interferențele electromagnetice și asigurând transmisia stabilă a semnalelor de control al robotului.
Design dinamic extrem de flexibil: conductorii de cupru fără oxigen, cu toroane fine, combinați cu învelișul din elastomer PVC, ating o rază de îndoire minimă de 5 ori mai mare decât diametrul exterior, potrivite pentru scenariile de înaltă frecvență în articulațiile robotului.
Structură rezistentă la torsiune și uzură: Pasul optimizat al miezului cablului și formula de înveliș rezistentă la rupere rezistă la răsucirea și frecarea repetate în sistemele de transport cabluri robot.
Rezistență la ulei și adaptabilitate la mediu: învelișul din PVC este rezistent la ulei, acizi slabi și alcalii, făcându-l potrivit pentru medii industriale complexe, cum ar fi producția de automobile și asamblarea electronică.
Certificare sigură și fiabilă: certificat UL/CE, cu rezistență la flacără conformă cu standardele IEC 60332, îndeplinind cerințele de siguranță ale echipamentelor automate.

Puncte de vânzare a produsului
Cablu specializat pentru roboți industriali: oferă soluții integrate de transmisie pentru putere, semnale și control în echipamente automate, cum ar fi roboții cu șase axe și roboții SCARA.
Asigurarea semnalului anti-interferență: designul de ecranare complet din cupru asigură o transmisie stabilă și fără distorsiuni a semnalelor codificatorului servomotorului și a comunicațiilor cu magistrala în medii electromagnetice puternice.
Durată de viață dinamică cu ciclu lung: Trece teste de îndoire a suportului de cablu de 10 milioane, potrivite pentru scenarii de funcționare continuă de mare intensitate, cum ar fi sudarea auto și manipularea materialelor.
Cablu robot economic: Optimizează costurile în timp ce îndeplinește cerințele dinamice de performanță, oferind o alegere rentabilă pentru proiectele de automatizare mici și mijlocii.
Compatibilitate cu înlocuirea rapidă: diametrul exterior standardizat și designul interfeței, compatibil cu canalele de cablu și conectorii mărcilor de roboți tradiționale, reducând timpul de întreținere.

Conductor: Sârmă fină de cupru, fără oxigen (Clasa 5 sau 6), cu toroane special. Interval de secțiune transversală: 0,25 mm² până la 16 mm² (comun).
Izolație: PVC flexibil special sau elastomer, cu coduri de culoare.
Structura de bază: integrare cu mai multe nuclee (de exemplu, 4, 8, 12, 19 nuclee etc.), inclusiv:
• Linii electrice
• Linii de control/semnal (de obicei, perechi răsucite pentru a reduce diafonia internă)
• Linii de magistrală/feedback (de exemplu, perechi de codificatoare)
Manta interioara/Umplutura: PVC flexibil sau bumbac de umplutura, asigurand miezurile si reducand frecarea interna.
Structura de ecranare (caracteristică de bază): Ecran complet din cupru:
1. Ecranarea perechilor: Perechile de semnal critice (de exemplu, codificatoare, magistrale de comunicație) pot utiliza ecranare independentă din folie de aluminiu.
2. Protecție generală: plasă împletită din cupru cositor de înaltă densitate, acoperire ≥80%, oferind ecranare electromagnetică cuprinzătoare și împământare fiabilă.
Înveliș exterior: clorură de polivinil modificată, cu o bună flexibilitate, rezistență la abraziune, rezistență la ulei (IEC 60811-2-1) și rezistență la UV. De obicei, gri sau negru.
Tensiune nominală: 300/500V sau 0,6/1kV.
Tensiune de testare: 1500V până la 3000V (50Hz, 1 minut).
Temperatura de funcționare pe termen lung: mobil: -5°C până la 70°C; Fix: -15°C până la 70°C.
Raza de îndoire minimă: Instalare mobilă (în suporturi de cablu): 7,5 × D până la 10 × D (D: diametrul exterior al cablului).
Durată de viață la îndoire: >2 milioane până la 5 milioane de mișcări alternative în suporturi de cablu.
Performanță la torsiune: Poate rezista la torsiune continuă de ±180°/metru.
Evaluare ignifugă: Conform IEC 60332-1-2.
